旋翼机拖板连接减震总成结构设计

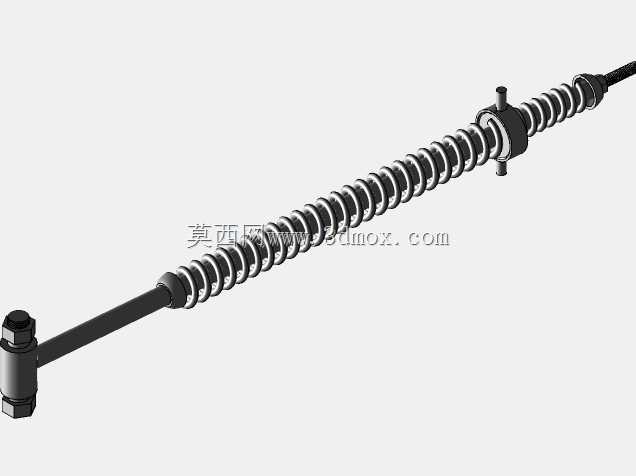

　　该减震总成主要应用于轻型旋翼机的机体连接环节，承担拖板与主机架之间的柔性连接功能，在旋翼机地面滑行、起飞爬升以及空中巡航阶段，可有效过滤动力系统传递的高频振动，同时缓冲着陆瞬间的冲击载荷，避免刚性连接带来的应力集中问题，保障机载设备安装稳定性与机体结构疲劳寿命。从结构设计逻辑来看，总成采用长行程螺旋弹簧作为核心弹性元件，弹簧两端通过带铰接结构的连接端分别对接拖板侧与主机架侧安装位，中间设置导向限位结构约束弹簧的径向窜动，避免弹簧在受侧向力时发生弯折失稳。两端的铰接接头采用球铰式连接结构，可补偿安装过程中存在的角度偏差，同时在机体受复杂气动载荷产生微小形变时，允许连接端存在一定的转动自由度，防止连接部位出现附加弯矩。

　　设计过程中重点考量了安装边界的适配性，总成轴向总长度匹配旋翼机主机架与拖板之间的标准安装间距，两端接头的螺纹规格与安装孔位完全适配现有旋翼机的通用安装接口，无需额外改制安装位即可完成装配。弹簧的线径、节距以及有效圈数经过反复调校，既保证足够的支撑刚度承载拖板及附属部件的静态载荷，又能匹配旋翼机常用工况下的振动频率，避免出现共振问题。中间的导向套采用低摩擦耐磨材质，在弹簧往复伸缩过程中提供稳定导向，减少弹簧与导向部件之间的磨损，延长部件的维护周期。在实际使用场景中，该总成除了承担减震缓冲功能外，还可通过调整两端接头的旋合长度，微调拖板相对于主机架的安装位置，满足不同构型旋翼机的拖板角度调整需求，适配不同的气动布局设置。

　　整体结构没有冗余的复杂部件，所有零件均采用常规机械加工工艺即可生产，制造成本可控，同时拆装维护便捷，日常检查仅需确认弹簧是否存在裂纹、铰接部位是否存在松旷即可，无需复杂的专用维护工具。结构设计上充分考虑了航空部件的轻量化要求，在保证结构强度的前提下，对连接接头、导向部件进行了轻量化优化，在不降低承载能力的基础上尽可能减少整体重量，适配轻型飞行器的减重需求。
