轮毂电机配套螺旋弹簧减震总成结构

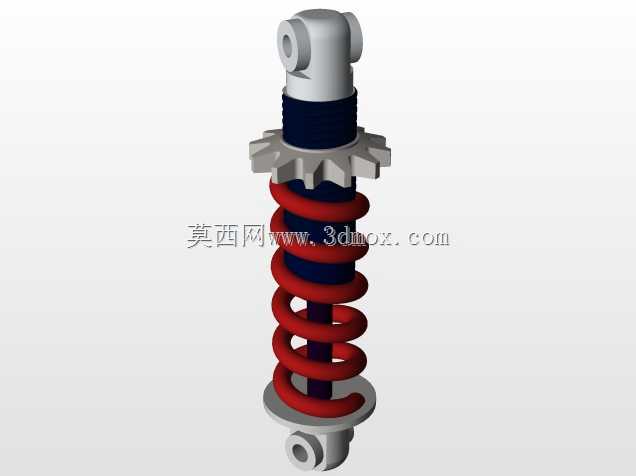

　　这套减震结构主要适配轮毂电机驱动的轮边悬挂场景，在非道路代步车、低速电动作业车辆的轮组位置承担核心缓冲作用，区别于传统集中驱动车型的减震布置，轮毂电机集成在轮辋内部，减震器的安装空间被大幅压缩，因此这套结构在设计时优先考虑了径向尺寸的紧凑性，将阻尼芯轴与螺旋弹簧做同轴嵌套布置，尽可能缩小整体占用的轮边空间，避免与轮毂电机本体、转向拉杆、轮辋内壁发生运动干涉。从功能实现逻辑来看，上部的吊耳结构直接对接车架或摆臂的安装点，采用销孔铰接的连接形式，可释放轮组跳动时的小幅摆动自由度，避免芯轴承受额外的径向弯矩，延长阻尼元件的使用寿命；下部的托盘结构承托螺旋弹簧的下端，同时预留了与轮边转向节对接的安装孔位，

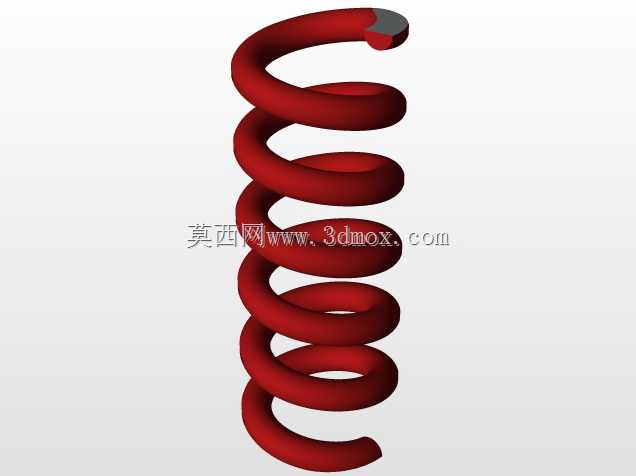

　　弹簧上下端面都做了贴合端面的平圈处理，保证压缩过程中弹簧受力始终沿芯轴轴向传递，不会出现偏载弯折的问题。弹簧中段设置的带齿状限位环，主要作用是限制弹簧的最大压缩行程，当车辆经过大幅颠簸路面、弹簧压缩到极限位置时，限位环会抵接上部的阻尼套筒端面，避免弹簧并圈产生刚性冲击，同时齿状结构的边缘做了圆弧过渡，不会在长期往复运动中切割弹簧表面的防护涂层。阻尼芯轴外部的深色防护套采用波纹伸缩结构，可随减震器的伸缩动作同步形变，阻挡路面的泥沙、积水进入阻尼芯轴的密封面，避免油封过早磨损出现漏油失效的问题。在安装边界的设计上，上下铰接点的中心距在完全伸展状态下匹配轮组最大上跳行程加静载压缩量的总和，预留了足够的运动余量，螺旋弹簧的线径、中径、

　　有效圈数经过匹配计算，可承载轮毂电机加轮组的整体簧下质量，同时提供合适的阻尼刚度，过滤路面传递的高频振动，避免振动直接传递到车架影响驾乘稳定性，也能减少轮毂电机因长期受冲击出现的接线松动、磁钢移位等故障。建模过程中对弹簧的螺旋升角、阻尼套筒的壁厚、铰接孔的配合公差都做了参数化处理，可根据不同载荷等级的轮毂电机参数快速调整对应尺寸，适配不同吨位的电动车型轮边悬挂需求，所有配合面都预留了标准件的安装间隙，不需要二次修改即可直接导出工程图用于生产加工。
