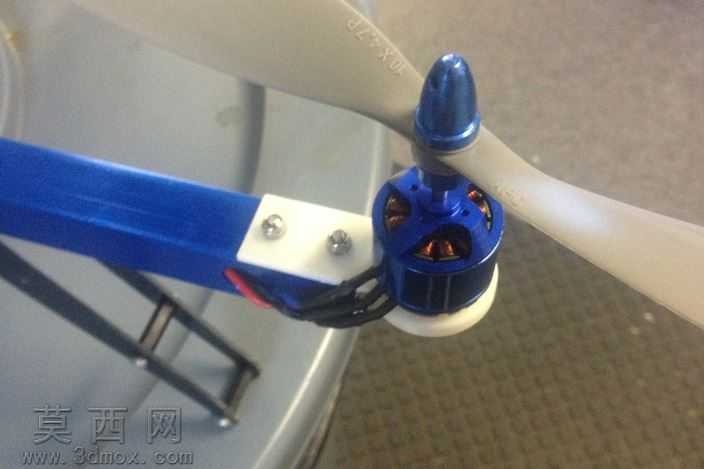

四旋翼飞行器电机安装固定支架结构

本结构为针对四旋翼飞行器电机安装需求设计的专用固定支架，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证结构的装配适配性与力学合理性，通过基准面定位、特征拉伸、切除、孔位阵列等操作完成各部分结构的精准构建。支架整体分为上部槽型夹持段与下部法兰连接段两个核心功能区域，上部槽型结构采用双侧立边加平面底板的构型，槽内预留两个同轴安装孔，可通过紧固件完成与飞行器机臂杆体的抱紧式固定，槽体内壁做贴合弧面过渡处理，能够与圆形截面机臂实现更紧密的贴合，减少装配间隙带来的振动偏移问题。下部法兰盘采用圆形盘体结构，中心开设大尺寸通孔用于电机走线或轴体避让，围绕中心孔均匀阵列四个安装孔位，孔位间距与常用无刷电机的安装孔距完全匹配，可直接通过螺丝完成电机与支架的刚性连接，法兰盘与上部槽体的衔接位置做圆角过渡处理，有效降低应力集中系数，提升结构的抗疲劳强度。建模过程中对所有安装孔位做了沉头结构设计，保证紧固件安装后端面与结构表面齐平，避免突出部分干涉电机或桨叶的正常运转；材质选择上适配常用的3D打印耗材或铝合金加工工艺，结构壁厚经过优化，在保证整体刚性满足飞行振动工况需求的前提下，尽可能减少冗余材料占用，降低整体重量以适配飞行器的载重需求。设计初衷是解决原有简易电机安装座仅能适配双孔位电机、安装稳定性不足易受振动松脱的问题，通过四孔法兰的连接形式提升电机固定的可靠性，槽型夹持结构可适配一定直径范围内的机臂安装，具备较好的通用性，整体结构无复杂曲面特征，加工或打印成型难度低，装配流程简单，能够有效降低四旋翼飞行器动力部分的装配调试难度，提升飞行过程中动力系统的结构稳定性。
