四轴飞控APM2.5配套X450机架防护外壳

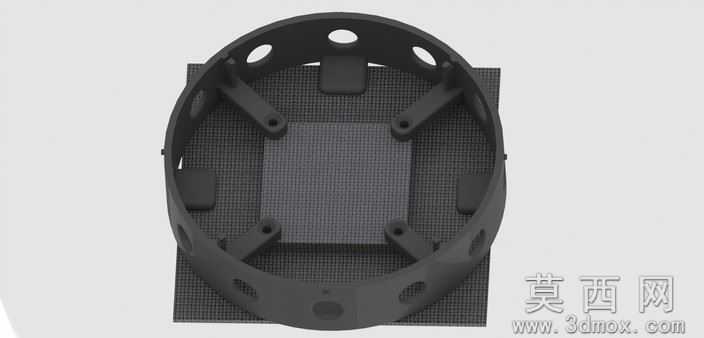

本作品为适配X450玻璃纤维四轴飞行器机架、搭载APM2.5自动驾驶飞控模块设计的专用防护外壳，整体采用三维参数化建模完成，从结构适配性、防护实用性、安装便捷性三个核心维度展开设计。建模阶段首先完成安装基准面的参数匹配，外壳底部设计为与X450机架中心安装位完全契合的方形法兰底座，底座预留对应安装孔位，可直接通过O型圈与机架实现减震固定，避免飞行过程中机体振动传递至飞控模块影响传感精度。外壳主体采用分层式结构设计，下层为圆柱形飞控容纳腔，腔体内部尺寸完全匹配APM2.5飞控的主板规格，侧壁均匀开设圆形通风孔，既保证飞控工作时的散热效率，又能避免大颗粒杂物进入腔体损伤电路板；上层为圆弧过渡的穹顶式上盖，上盖侧壁错落开设方形开槽，一方面减轻外壳整体重量，降低飞行负载，另一方面可兼容飞控外接的GPS、数传天线等配件的走线需求，避免线材挤压弯折。建模过程中对所有棱角做圆弧倒角处理，既降低飞行过程中的风阻系数，也避免安装调试时尖锐边角划伤操作人员。材质渲染阶段分别模拟了常用的光敏树脂、尼龙玻纤两种3D打印材质的表面质感，针对不同打印工艺的公差预留了0.2mm的装配间隙，保证上下盖扣合顺畅，底座与机架安装无卡滞。整体设计完全围绕DIY航模玩家的实际使用需求出发，在保证防护性能的前提下最大化压缩外壳体积与重量，不会额外增加四轴飞行器的起飞负担，同时开孔布局经过反复调整，兼顾散热、走线、减重三重需求，适配日常休闲飞行与轻度航拍作业的使用场景，可直接导出用于3D打印制作实物，也可根据实际装机需求调整尺寸参数适配其他规格的飞控与机架组合。
