带安装法兰的线缆接线盒结构设计

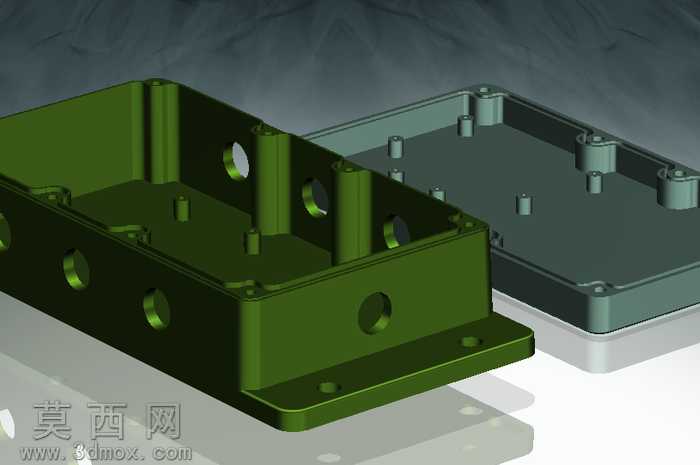

本接线盒三维模型采用NX软件完成全参数化建模，建模过程遵循电气防护壳体的设计规范，从基础草图绘制开始，先绘制盒体底部的安装法兰轮廓，通过拉伸凸台命令生成法兰基体，再向上拉伸构建盒身的腔体结构，针对盒身侧壁的线缆过孔，采用草图绘制圆形轮廓后执行拉伸切除命令，精准控制每个过孔的孔径与位置，保证不同规格线缆接头的适配性。盒体内部的支撑柱采用阵列特征完成建模，每根支撑柱的中心位置与盒盖的安装孔位一一对应，支撑柱顶端预留螺丝沉孔结构，确保盒盖与盒体装配后贴合紧密无错位。盒盖部分采用与盒体匹配的轮廓草图拉伸生成，内部设置的加强筋结构通过筋特征命令创建，沿盒盖内部分布，提升盒盖的抗形变能力，避免装配后出现翘曲问题。材质渲染阶段，盒体主体采用哑光军绿色工程塑料材质，模拟ABS阻燃塑料的表面质感，调整材质的粗糙度、漫反射参数还原真实塑料的哑光效果，盒盖采用深灰绿色塑料材质，与盒体形成视觉区分，同时在模型底部添加平面阴影效果，通过环境光遮蔽参数调整，让模型的结构层次感更加清晰，突出盒体与盒盖的装配关系。设计过程中重点考量接线盒的实际使用需求，底部延伸的安装法兰设置四个对称的安装通孔，可直接通过螺丝将接线盒固定在墙面、设备机架等安装基面，侧壁的多个过孔可满足多路线缆同时接入分线的使用场景，内部腔体预留充足的接线空间，可容纳线缆接头、接线端子等电气连接部件，盒体与盒盖的合模面设置微小的止口结构，能够提升装配后的密封防护性能，阻挡灰尘、溅水进入盒体内部，保障内部接线的安全稳定。建模全程保持特征参数的可编辑性，后续可根据实际使用需求调整盒体尺寸、过孔数量、安装孔位等参数，适配不同的接线场景。
