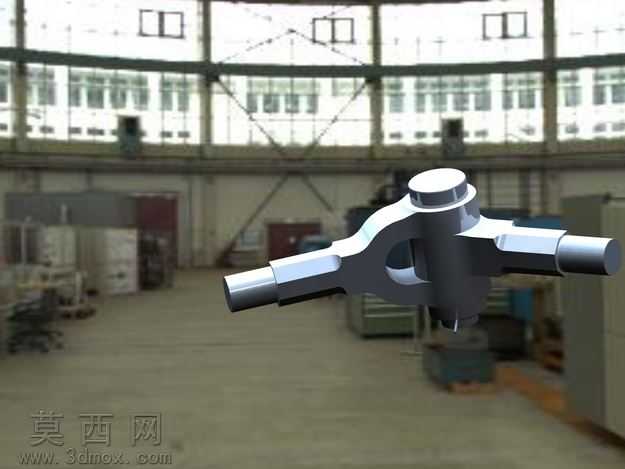

本作品为汽车转向系统核心承载部件转向节的三维结构设计,建模过程严格遵循汽车底盘零部件的设计规范,以SolidWorks为核心建模工具,采用自顶向下的设计思路完成整体结构搭建。建模初期先梳理转向节的功能需求:作为转向系统的铰接承载部件,需要同时承担车轮载荷传递、转向动作铰接、悬架部件连接的多重功能,因此先确定核心安装基准轴线,以两侧对称的销轴结构为基础特征,通过拉伸、旋转命令构建主体承载基体,再针对中间的铰接通孔结构采用切除命令完成腔体加工,过程中对各过渡位置添加符合机械设计标准的铸造圆角,避免应力集中问题,同时匹配实际生产中的铸造工艺要求,减少后续加工的冗余工序。材质设定环节,参考商用车辆转向节的常用材料,选用40Cr合金结构钢作为材质基准,在渲染模块中调整金属材质的粗糙度、反光度参数,还原锻钢部件经调质处理后的哑光金属质感,对销轴配合面单独设置精加工面的材质参数,区分加工面与非加工面的视觉差异,同时添加车间工业环境的HDR环境贴图,调整光源角度与阴影参数,让模型的结构轮廓、棱边过渡、腔体结构都能清晰呈现,直观展示各部分的结构比例与连接关系。结构设计上,两侧销轴采用同轴度公差约束,保证转向动作的转动顺滑性,中间的铰接孔设置了适配衬套安装的公差余量,主体承载臂的截面采用变厚度设计,在载荷集中的连接位置适当增加壁厚,在非承载区域做减重优化,兼顾结构强度与轻量化需求,各连接端面的安装孔位按照通用车型的安装标准设定位置尺寸,保证模型具备实际的参考适配价值。整体建模过程全程保持参数化特征关联,后续可根据不同车型的载荷参数、安装尺寸需求快速调整轴径、臂长、孔位等参数,无需重新构建整体模型,大幅提升设计迭代效率,模型的结构细节完全还原真实转向节的工艺特征,既可以作为机械设计教学的参考案例,也能用于转向系统结构原理的演示场景。
- 全部评论(0)
- 模板大小 1.53 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STL,其它,
- 软件分类 汽车
