DeWalt DW707系列斜切锯结构设计

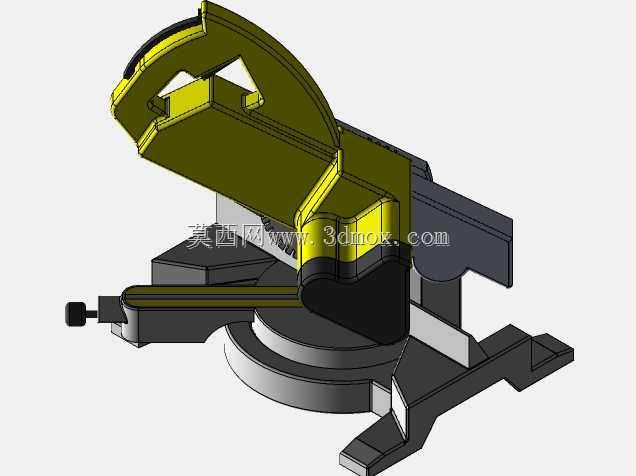

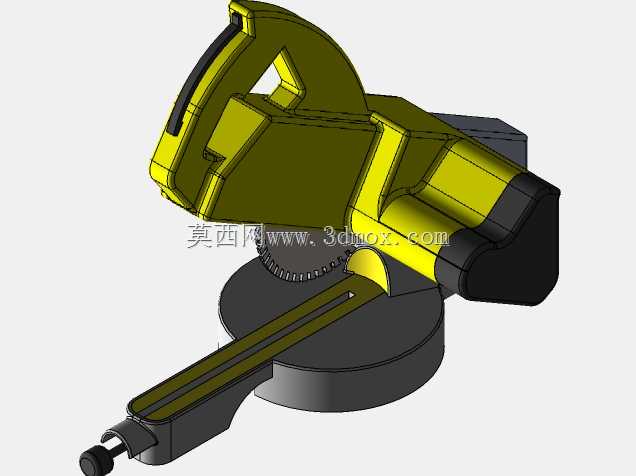

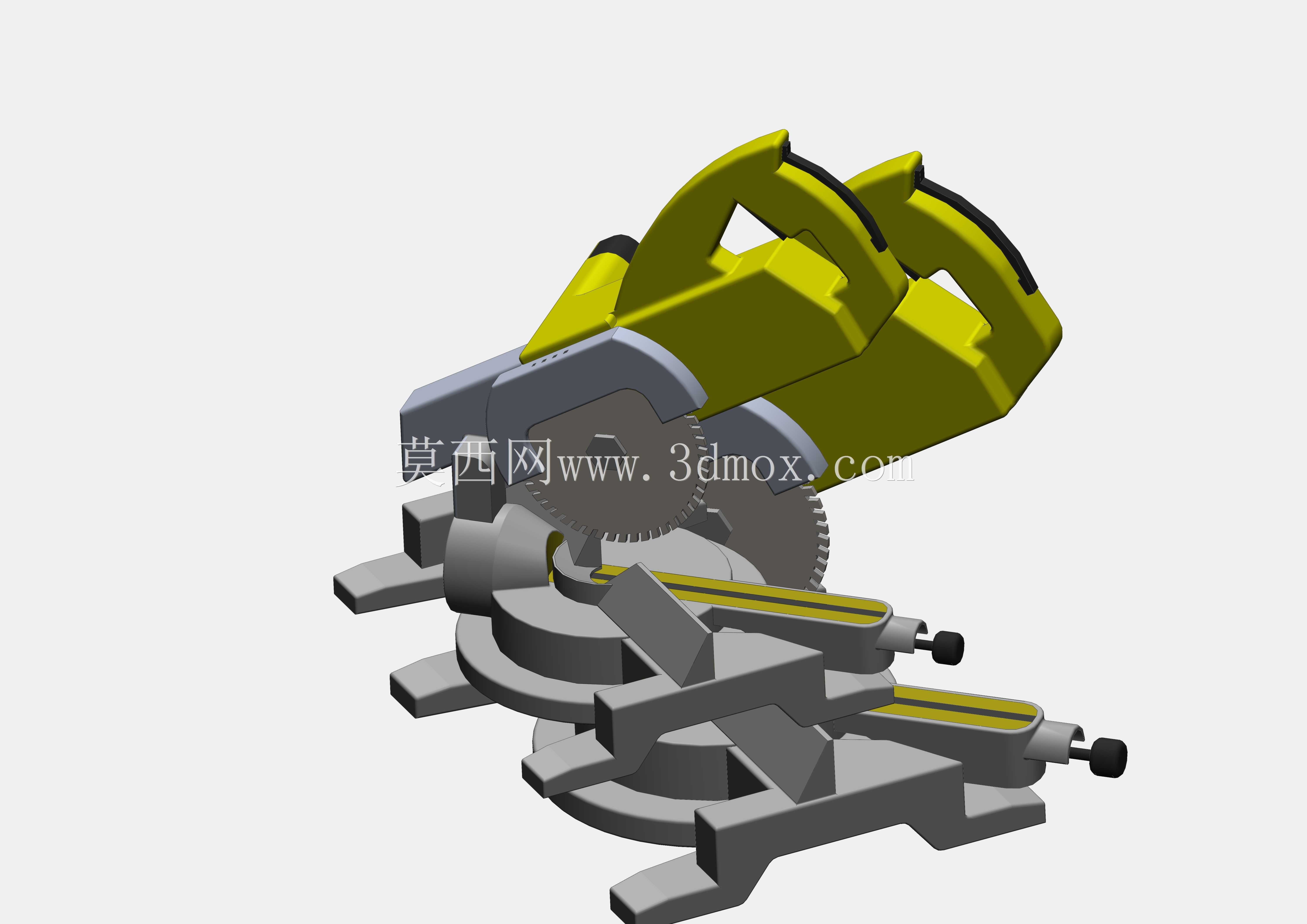

　　这款斜切锯的三维结构设计，核心围绕车间木工作业、小型型材加工场景的实际使用需求展开，在做方案研讨阶段的结构验证时，这类模型能快速帮设计人员梳理设备的布局逻辑，不用一开始就投入大量精力做全细节的精细化建模，先把核心的运动边界、安装占位梳理清楚，避免后续做配套工装时出现尺寸干涉问题。从实际用途来看，这类斜接式斜切锯主要用于木料、薄型铝型材的定角度裁切，尤其适配木工车间里的45度拼角作业，不管是做相框、门窗框料裁切，还是小型翻转工作台的配套锯切单元，都能匹配对应的作业需求。设计思路上，模型先还原了双滑动导轨的核心结构，锯头部分可以沿着导轨前后滑动，相比固定式斜切锯能覆盖更宽的裁切幅面，底座的转盘结构预留了角度锁止的安装位，

　　能实现0到45度范围内的角度调节，满足不同角度的斜切需求，手柄的布局贴合人手握持的操作姿态，操作时的施力路径更顺畅，能减少长时间作业的操作疲劳。从安装边界来看，底座的支撑脚布局做了简化还原，设计配套工作台的时候，可以直接参考底座的轮廓尺寸预留安装空位，不用额外测算设备的底部占位；锯头抬起到最大角度时的高度边界、滑动导轨伸到最长位置时的前后边界，模型都做了对应的结构还原，做车间布局规划的时候，可以直接参考这些边界尺寸预留操作空间，避免设备安装后出现操作空间不足、和周边工装磕碰的问题。要注意的是，这个阶段的模型属于方案验证级的结构模型，外部尺寸仅做了限制范围内的还原，没有做公差配合、内部传动件的精细化设计，如果要做生产级的图纸输出，

　　还需要进一步补充锯片传动结构、角度锁止机构的细节，完善各部件的配合公差，不过对于前期方案研讨、配套工装的初步设计来说，这个模型的结构还原度已经足够支撑相关工作开展，能帮设计人员快速梳理结构逻辑，减少前期方案沟通的成本。在做翻转工作台的集成设计时，这款斜切锯的底座安装孔位布局、锯片下沉的深度边界都可以作为参考，提前预留好锯片下沉的避让空间，确定设备的安装固定方式，避免后续集成时出现结构冲突。
