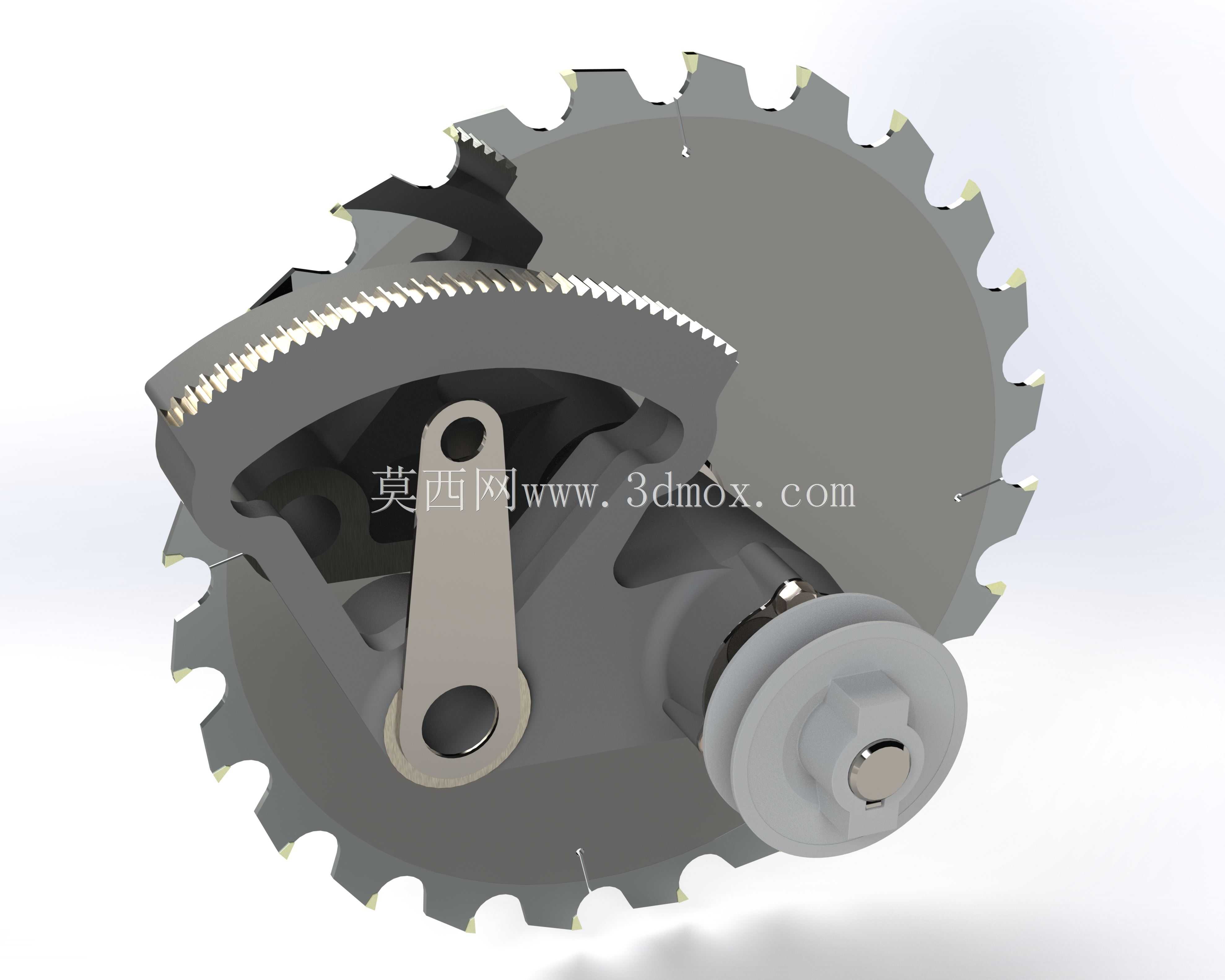

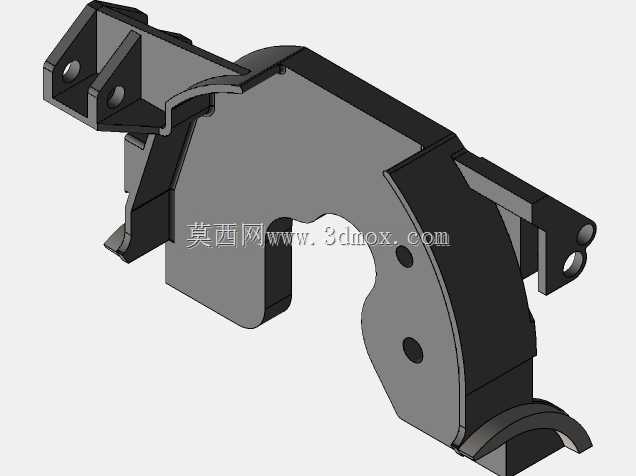

台锯轮毂电机连接铸造壳体结构

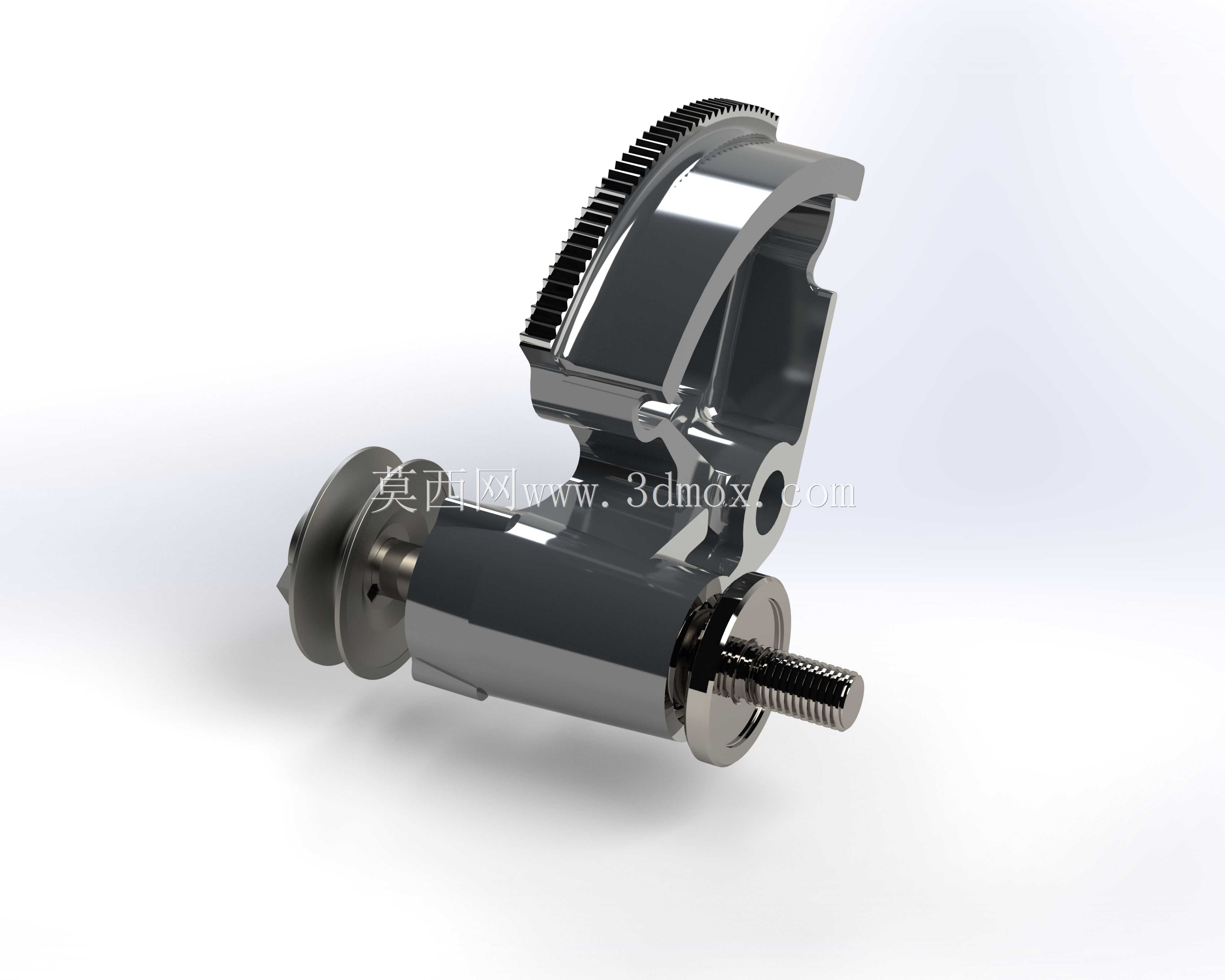

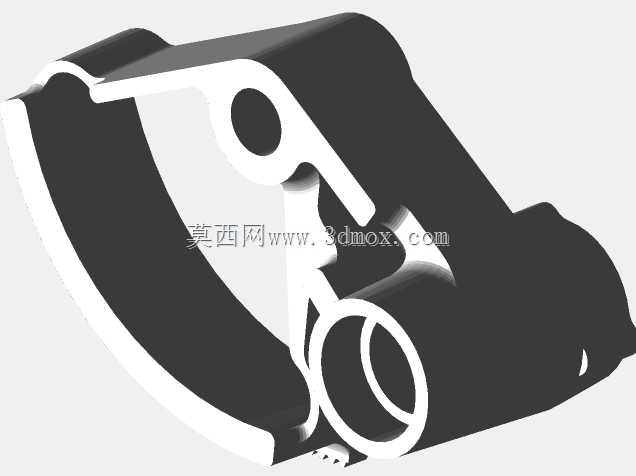

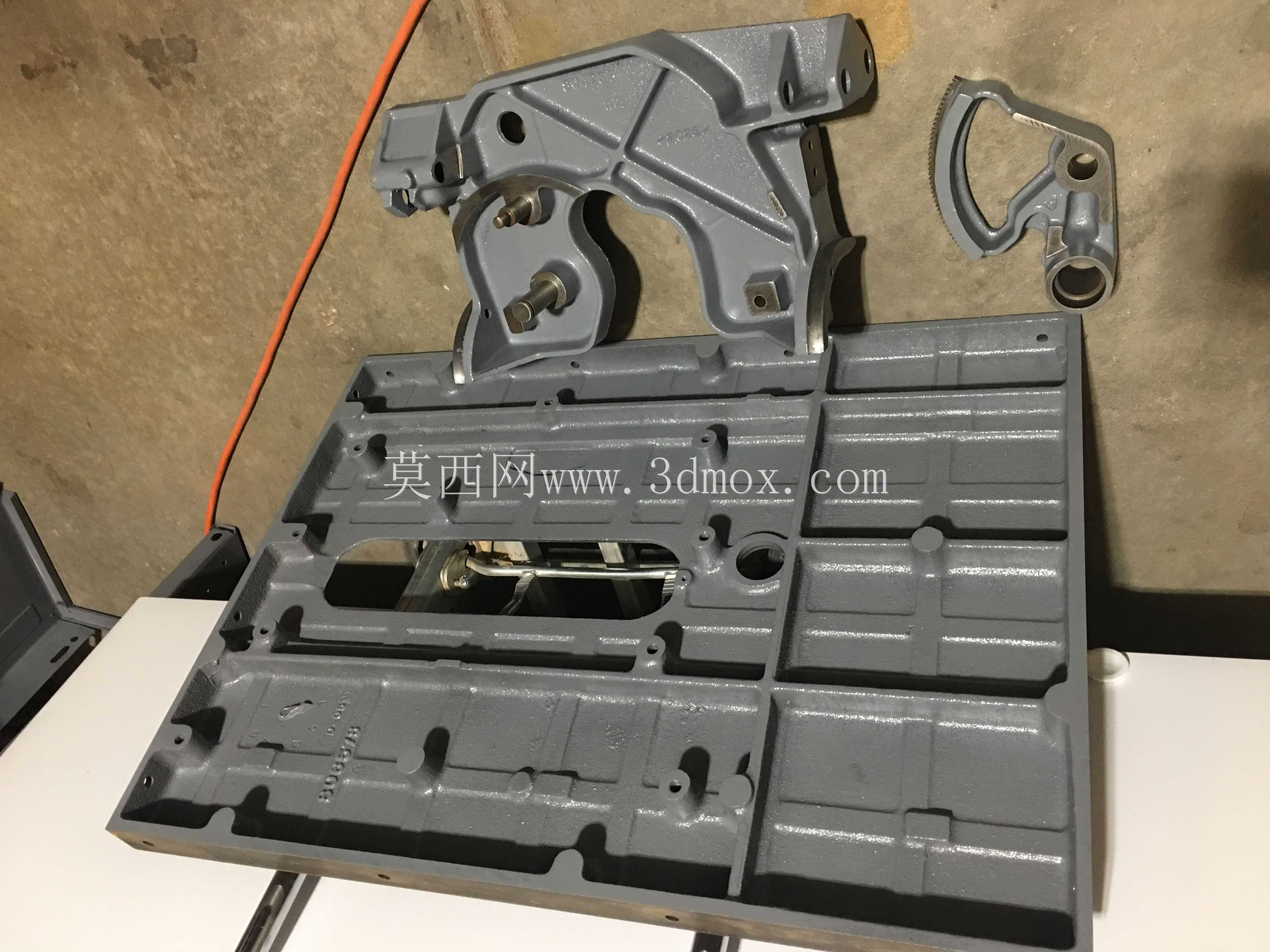

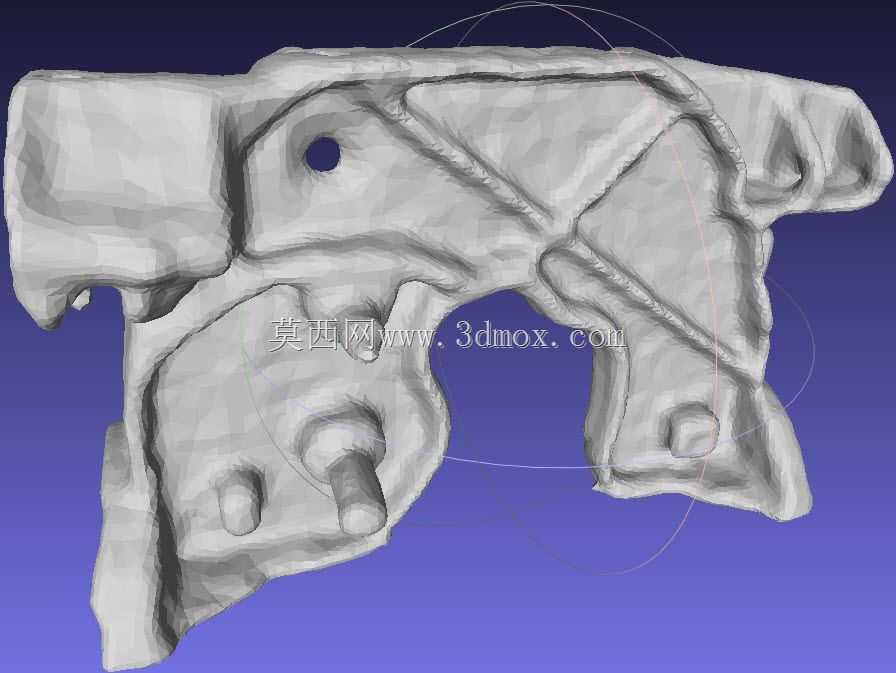

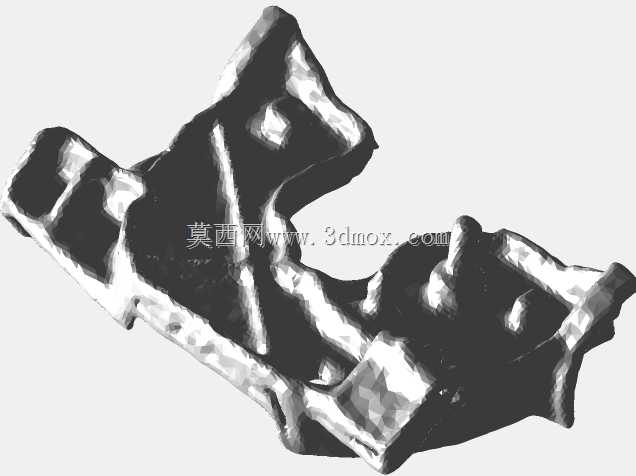

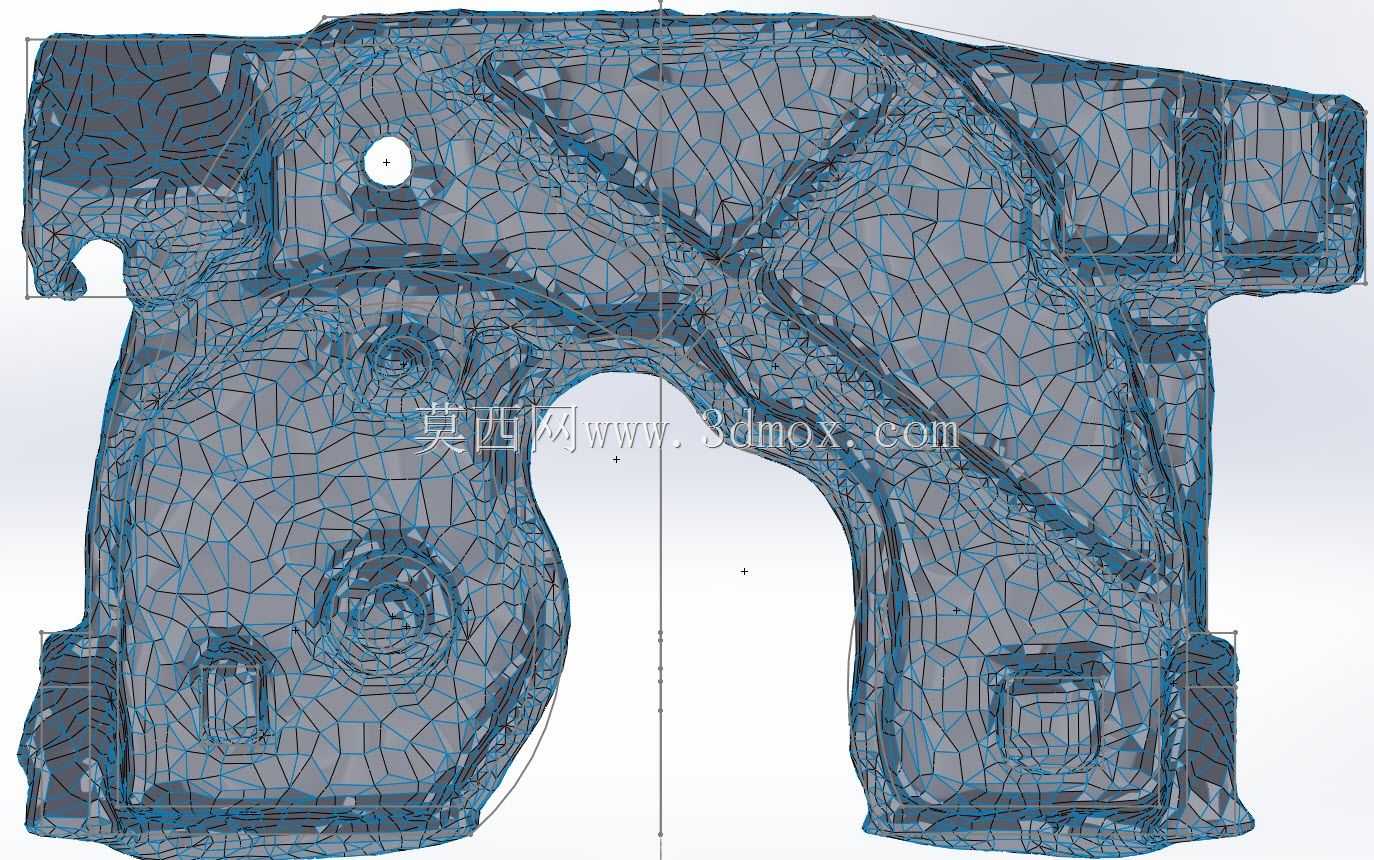

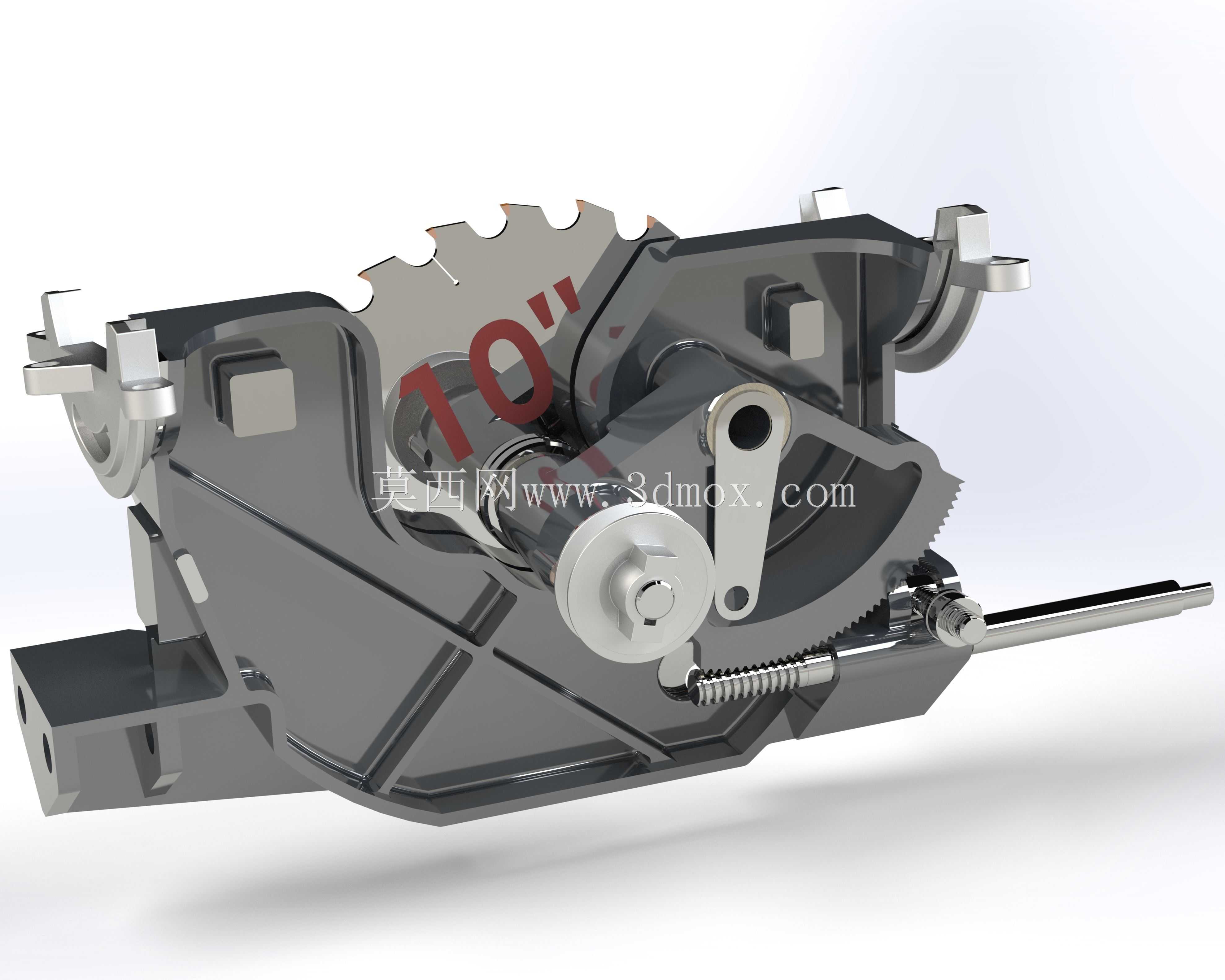

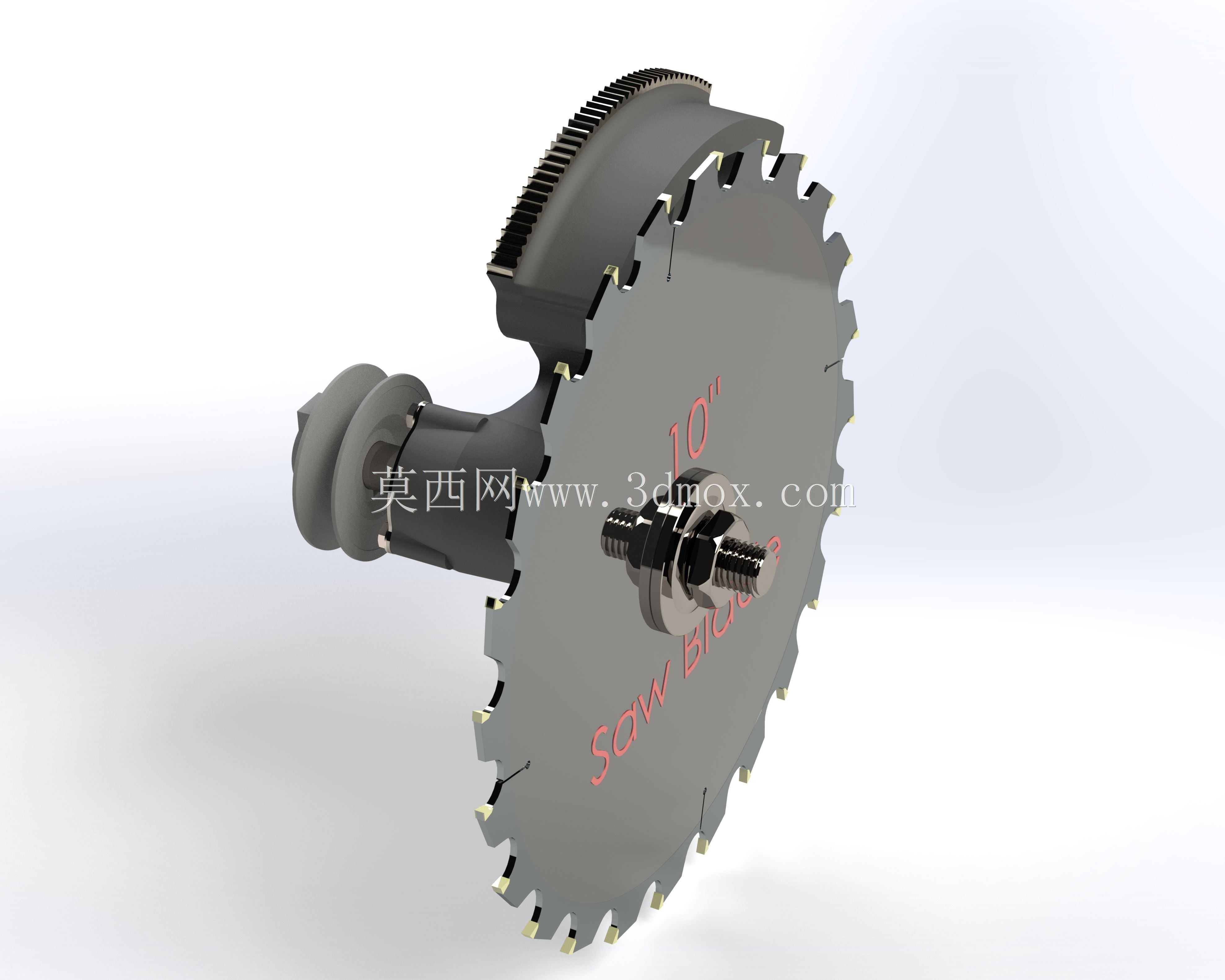

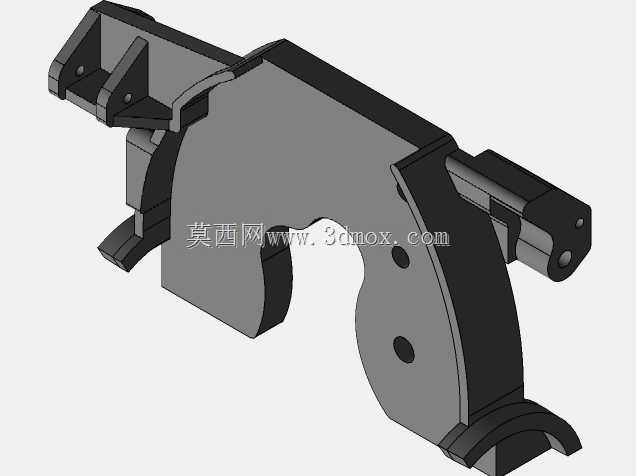

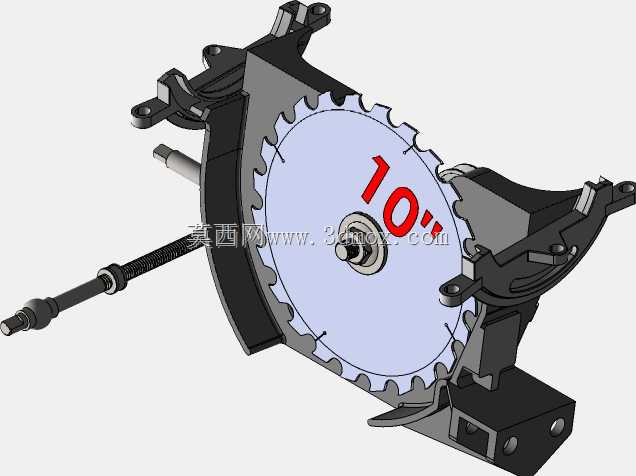

　　该结构件为台锯动力端与轮毂电机衔接的核心铸造承载件，主要应用于台式木工锯切设备的动力传输工位，承担电机输出扭矩传递、锯片主轴定位、整机振动缓冲的核心作用，是小型台锯动力单元的骨架类零件。从实际工况来看，台锯作业时锯片高速切削木材会产生持续的交变载荷，切削硬杂木时的瞬时冲击载荷会直接传导至该壳体，因此结构设计上在应力集中的轴孔周边、安装支脚位置都设置了渐变式加强筋，筋条走向沿载荷传导路径排布，避免直角转折带来的应力断裂风险，同时兼顾铸件的拔模工艺性，所有转角均设置了适配砂型铸造的圆角过渡，减少铸造冷隔、缩松缺陷的产生概率。设计过程中优先匹配轮毂电机的安装止口边界，壳体与电机端盖的配合面预留了密封胶槽的安装空间，

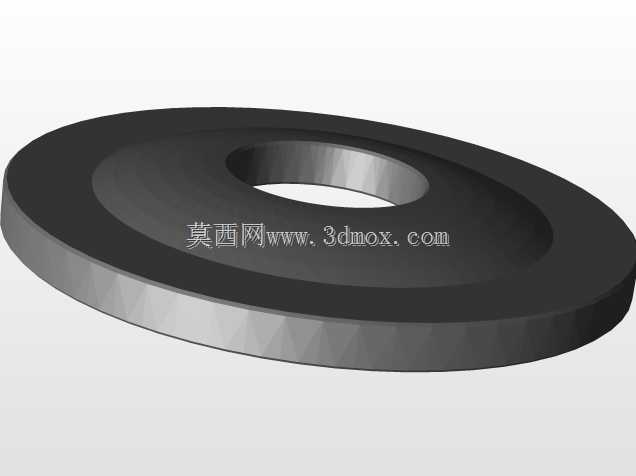

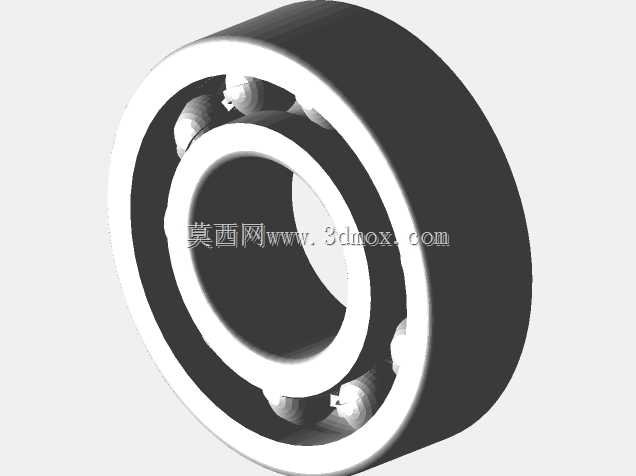

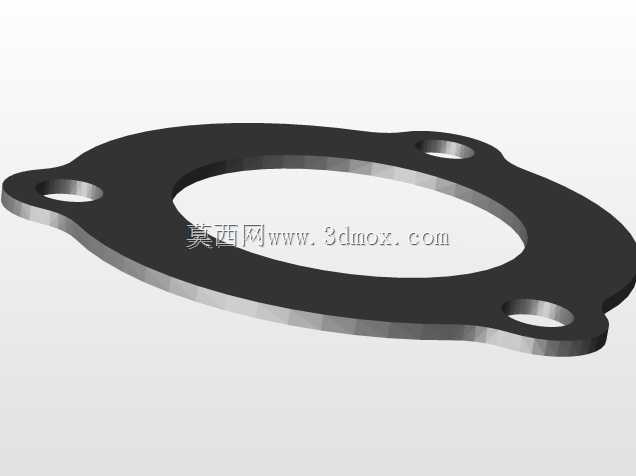

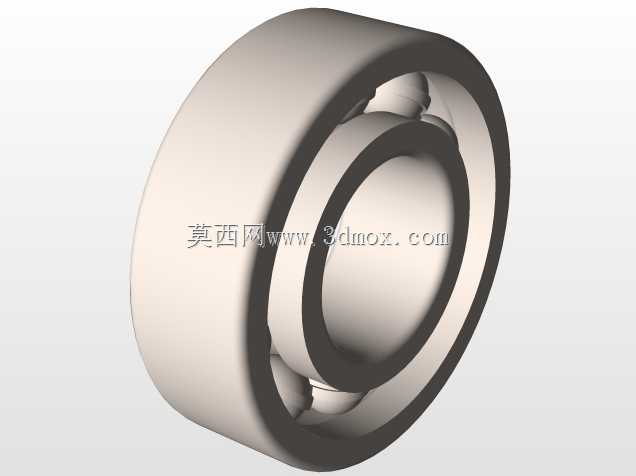

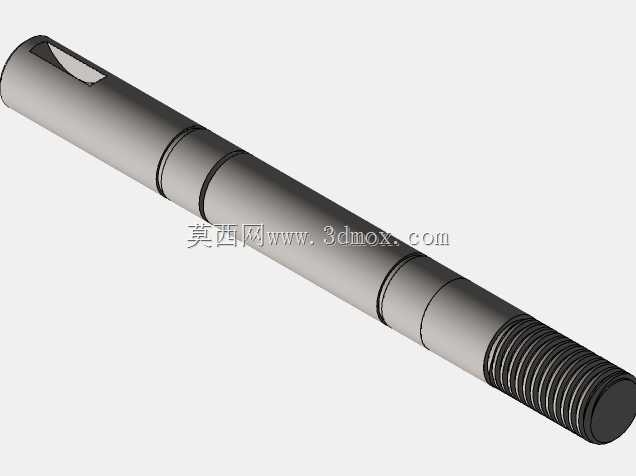

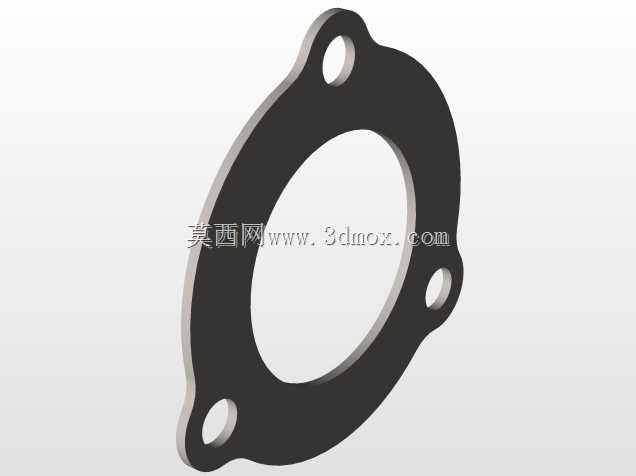

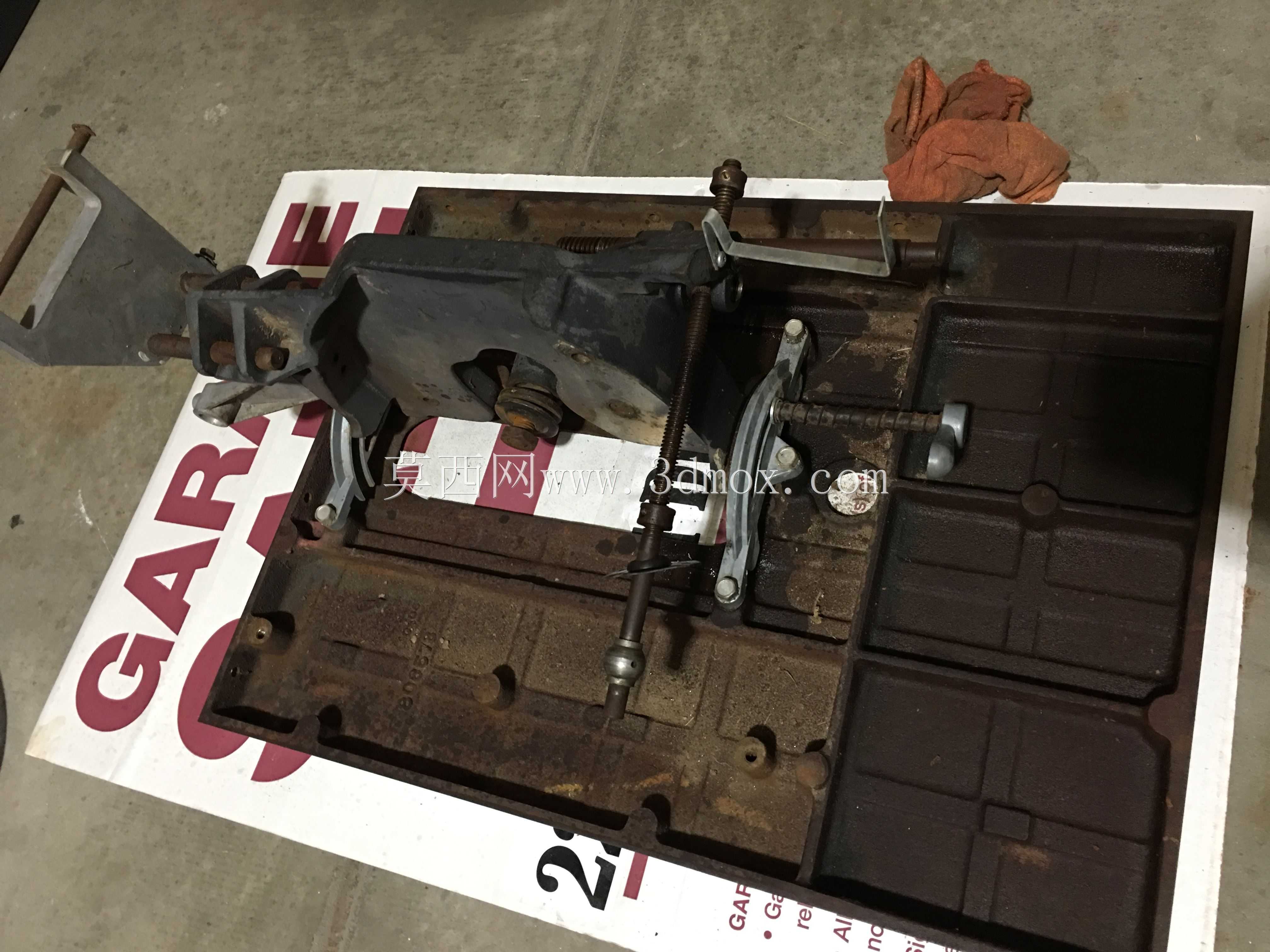

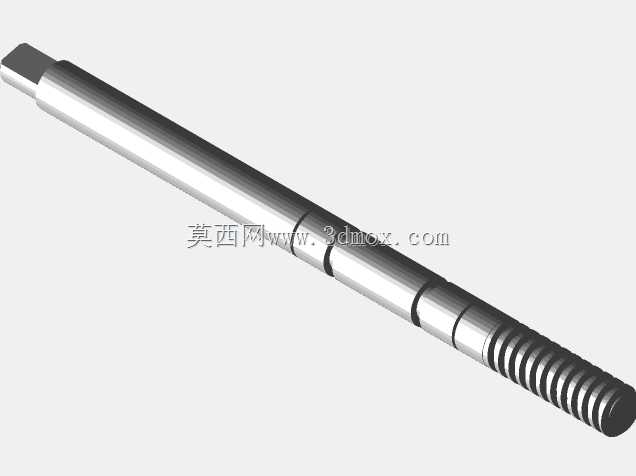

　　可适配常规的丁腈橡胶密封垫，阻挡锯切产生的木屑粉尘进入电机腔体，避免电机轴承进粉卡滞的常见故障。主轴安装位的轴承座孔同轴度公差按照IT7级精度预留加工余量，适配非标尺寸的深沟球轴承安装，考虑到长期使用后的轴承磨损更换需求，轴承座孔外侧设计了拔卸槽，方便维修时使用拉马取出旧轴承，无需破坏壳体主体结构。壳体的三个安装支脚的孔位中心距严格匹配台锯机架的安装横梁间距，支脚端面设置了0.5mm的凸台，安装时可通过垫片调整整机的水平度，抵消机架焊接带来的平面度误差，保证锯片运转时的端面跳动量控制在允许范围内。外形上壳体采用不规则的随形设计，在满足结构强度的前提下尽可能削减非承载区域的壁厚，降低铸件整体重量，

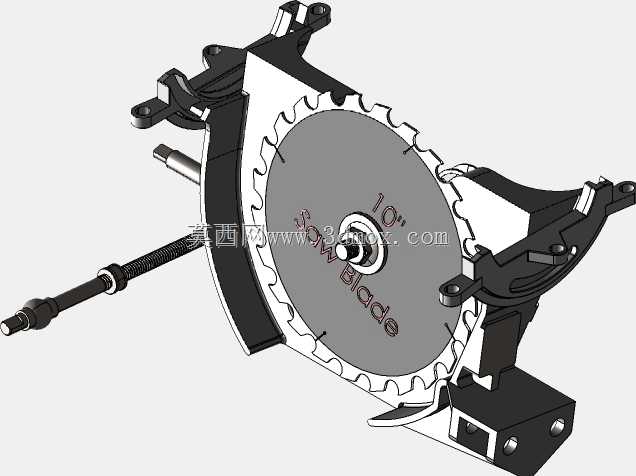

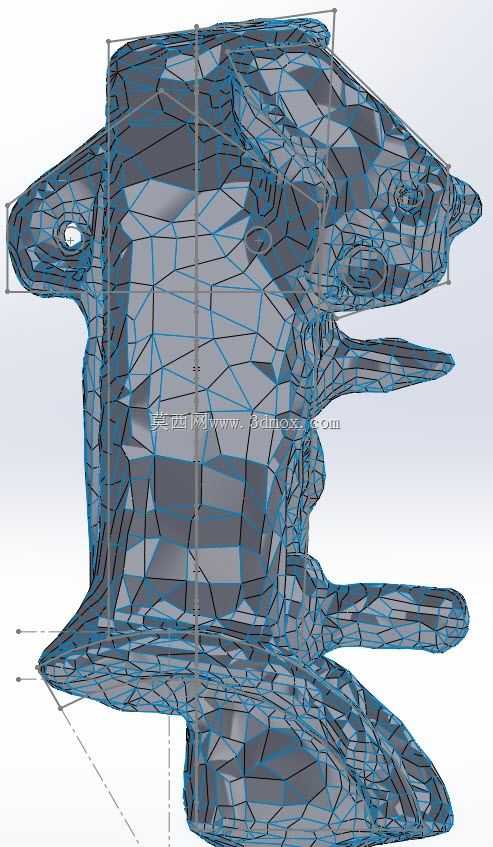

　　同时壳体表面的凹凸结构可起到散热筋的作用，将电机运转和轴承摩擦产生的热量快速传导到外界空气中，避免长期高负载作业时的温度累积。从安装边界来看，壳体外侧预留了锯片防护罩的连接螺孔位、出尘通道的对接法兰面，可直接适配常规的台锯吸尘系统，无需额外加装转接件，减少整机装配的零件数量，降低装配工时成本。
