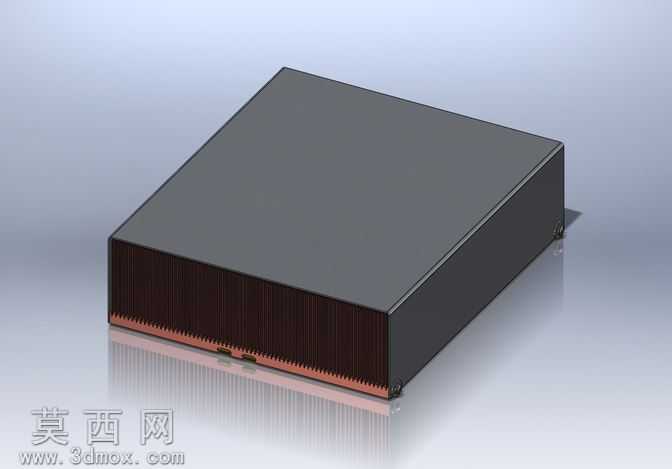

铜插片式IGBT涵道冷却散热装置

本模型采用SolidWorks完成全参数化三维建模，建模过程遵循工业散热产品的实际生产工艺逻辑，先完成整体外形基准面的绘制，通过拉伸凸台命令生成冷却器的主体外壳基体，外壳采用方正的盒式结构，边角做微小的工艺倒角处理，避免实际生产中的锐边磕碰问题，同时适配功率器件的安装贴合需求。散热核心部分采用铜插片阵列结构，建模时先绘制单片铜散热鳍片的截面草图，通过线性阵列命令完成整排鳍片的排布，鳍片间距经过参数化调整，既保证足够的散热接触面积，又预留出涵道流体的流通间隙，鳍片与主体基座的连接部分采用共面贴合的建模方式，还原实际生产中的焊接或压合装配结构，保证热传导路径的建模准确性。涵道结构设计在铜插片阵列的内侧，建模时通过拉伸切除命令生成流体流通的封闭通道，通道进出口做平滑过渡处理，降低流体流经时的阻力，提升冷却介质的换热效率。材质渲染阶段，主体外壳赋予哑光黑色金属材质，模拟实际产品的阳极氧化铝合金外壳质感，调整材质的粗糙度参数还原哑光磨砂的表面效果，铜插片部分赋予紫铜材质，调整金属反射率与色泽参数，还原紫铜特有的红棕金属质感，同时在接触边缘做轻微的材质过渡处理，模拟装配后的压合痕迹。整体模型的装配关系完全贴合实际产品结构，外壳与散热芯体采用包覆式装配结构，底部预留与IGBT器件贴合的平整安装面，保证安装时的接触热阻最小化。设计思路围绕大功率IGBT器件的散热需求展开，摒弃传统单一风冷的低效结构，采用铜质插片增大换热面积，搭配涵道结构引导冷却介质定向流动，可适配水冷或强制风冷两种冷却模式，方正的外形结构可直接集成在功率模组内部，无需额外占用过多安装空间，所有结构特征均保留可编辑参数，可根据不同功率等级的IGBT器件调整整体尺寸、鳍片密度、涵道通径，适配不同场景的散热需求，建模过程中对所有配合面做公差适配的参数预留，保证模型导出后可直接用于工程图生成与生产加工参考。
