手摇式家用食材碾碎处理装置结构设计

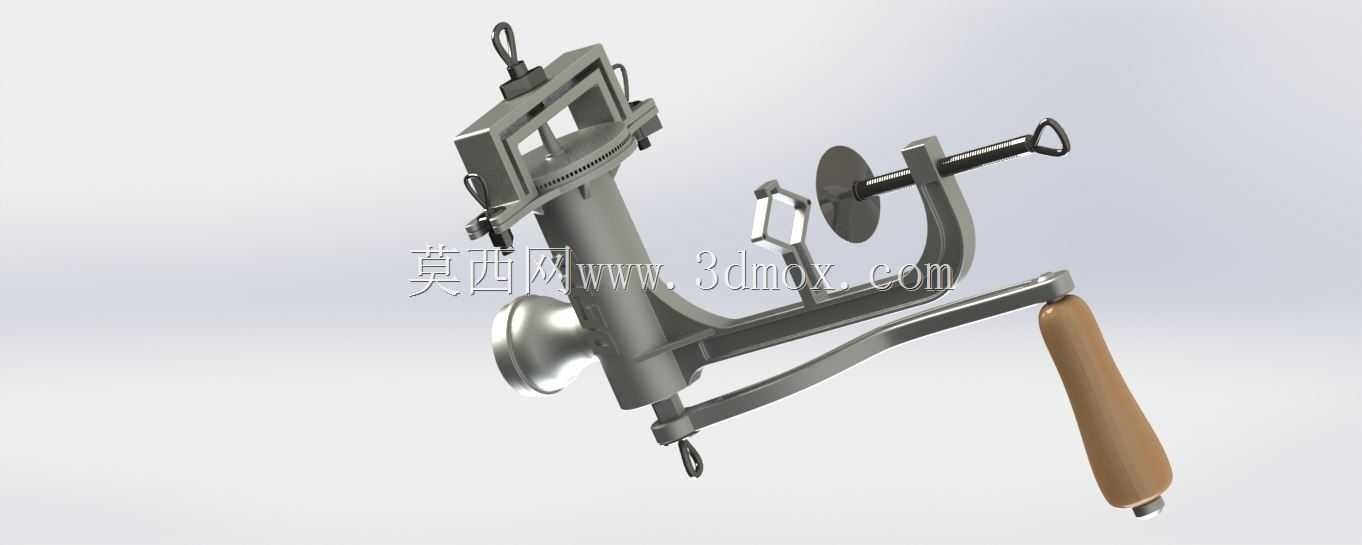

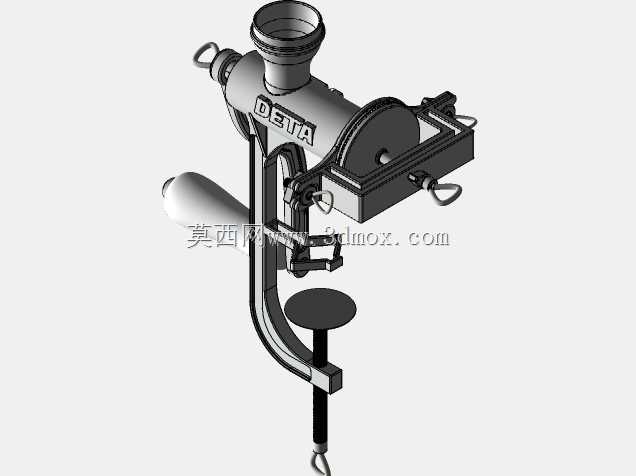

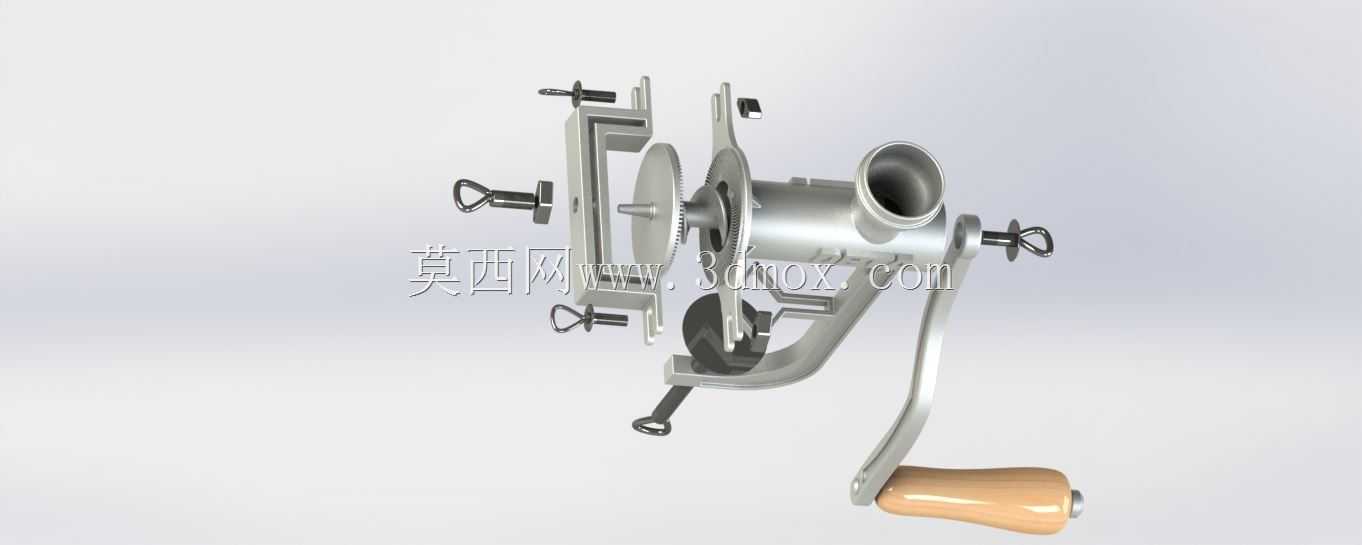

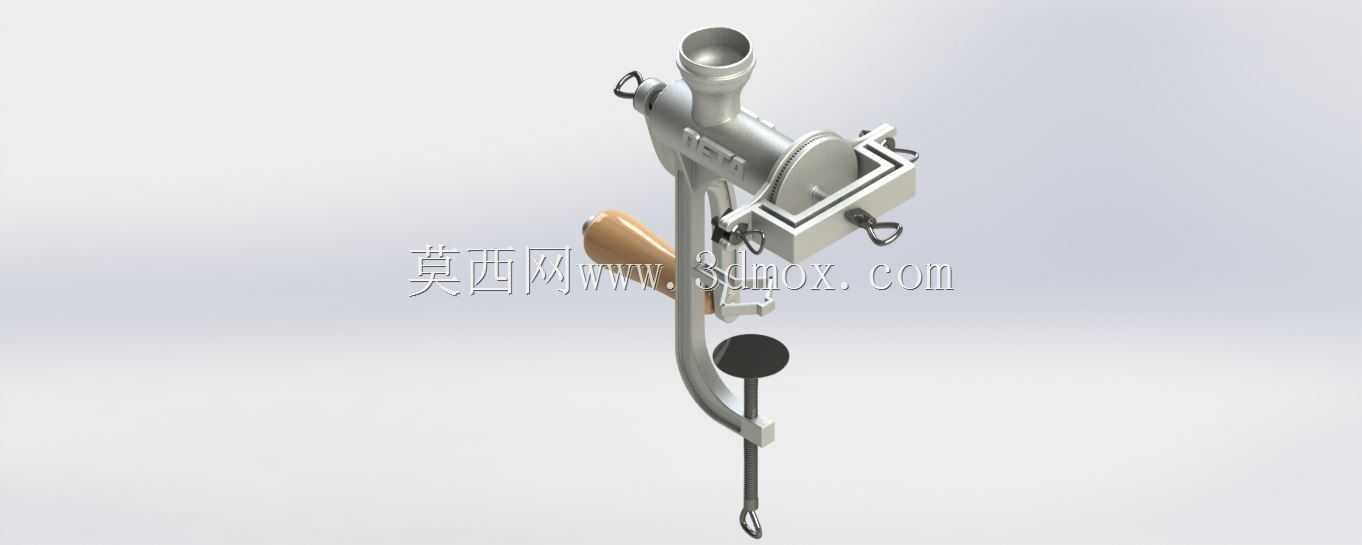

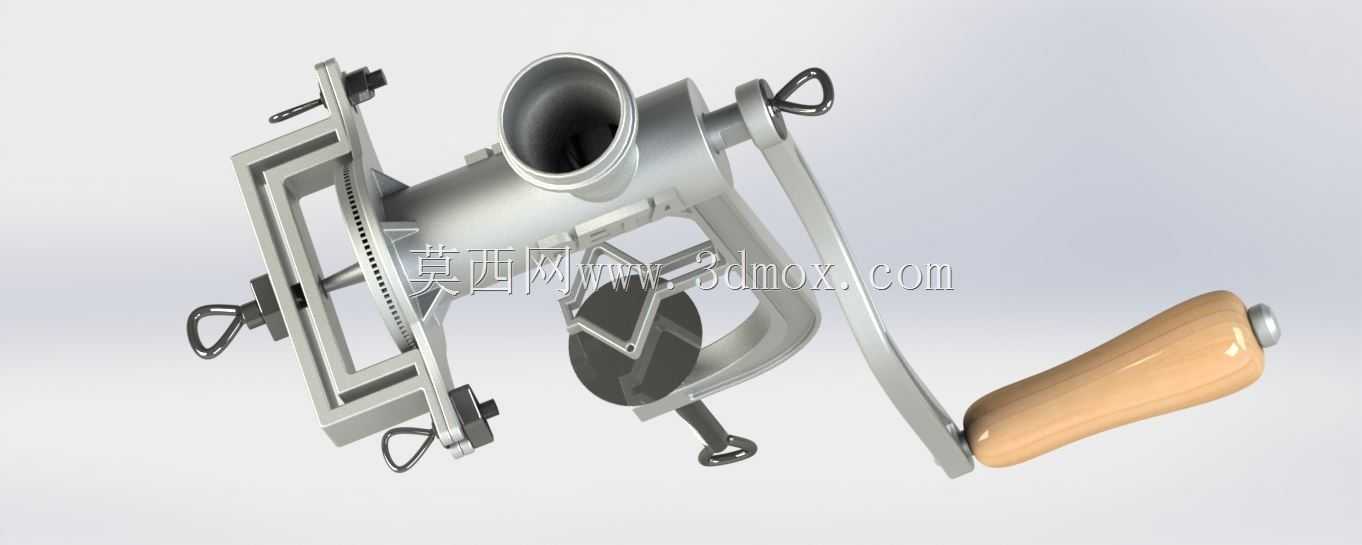

　　这款手动碾碎装置的设计初衷，是面向家庭厨房、小型户外营地等无电力供应场景下的食材粗加工需求，可完成花生、香辛料、大豆、浸泡后谷物等多种干性或半湿性食材的碾碎作业，替代传统石臼、擀面杖等低效处理工具，同时规避电动研磨设备的供电限制与噪音问题。从结构设计逻辑来看，整体采用夹装式固定方案，装置下部设置可调节锁紧夹结构，可夹持在厚度20-50mm的桌面、操作台边缘，锁紧端配置橡胶防滑垫，既避免夹装过程中损伤台面，也能在摇动手柄作业时抵消扭转力矩，防止设备整体移位，夹装行程的调节范围覆盖绝大多数家庭餐桌、厨房操作台的板材厚度，无需额外打孔安装，拆装移动都十分便捷。动力输入部分采用曲柄摇臂结构，木质手柄做了圆弧收腰处理，握持时贴合手掌轮廓，

　　摇臂回转半径经过反复校核，既保证手动摇动时的力臂长度足够，降低操作发力负担，也避免回转半径过大导致操作时磕碰周边物品，摇臂与内部磨盘组件通过齿轮副做减速传动，输入转速与磨盘转速的传动比设置为3:1，手动摇动一圈即可带动磨盘转动三圈，兼顾操作手感与研磨效率。研磨腔体采用食品级金属材质一体铸造成型，进料口设置在上部的漏斗形结构，大口径开口方便持续投入待加工食材，腔体内部的磨盘间隙可通过侧方的调节旋钮微调，根据不同食材的加工需求调整碾碎粒度，处理香辛料时可缩小间隙获得更细腻的粉料，处理大豆、谷物等需要粗碎的食材时可放大间隙，避免过度研磨导致食材出油结块。出料口设置在研磨腔体侧下方，研磨完成的食材可直接从出料口落入下方承接容器，

　　避免物料残留堆积在腔体内部。整机的外露金属部件都做了圆角钝化处理，没有尖锐棱角，日常清洁时可直接将研磨腔体部分拆卸冲洗，传动齿轮区域做了密封隔挡，避免食材碎屑进入齿轮啮合面造成卡滞，日常维护仅需定期在齿轮啮合处涂抹少量润滑脂即可，无需复杂的保养操作。从安装边界来看，整机夹装固定后，摇臂侧的横向伸出尺寸为180mm，进料口顶部距离安装台面的高度为320mm，占用操作台空间极小，闲置时可直接拆卸收纳在橱柜抽屉中，不会占用过多厨房储物空间。
