雅马哈YZ车型机械连接构件详图设计

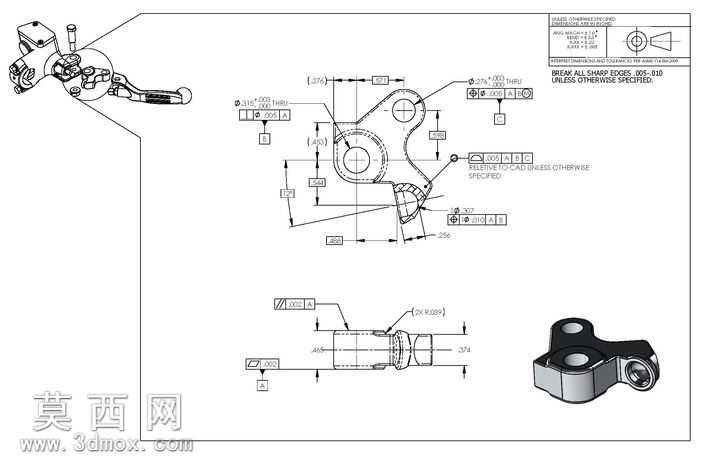

本作品针对雅马哈YZ车型的专用连接构件开展三维建模与工程详图设计，建模阶段依托三维参数化设计逻辑，先梳理零件的功能定位与装配约束关系，确定构件作为机车操控与车架连接传力部件的核心作用，再以工程化的尺寸基准搭建基础特征：首先绘制主体轮廓的草绘截面，通过拉伸、切除命令构建零件的基体结构，针对零件上的同轴安装孔位，采用同轴度约束保证孔位的位置精度，匹配装配时的销轴安装需求；对于零件上的异形曲面过渡区域，通过放样、曲面填充命令完成顺滑过渡，避免应力集中的结构缺陷，同时还原零件的实际成型形态。建模过程中严格遵循机械制图的公差规范，对安装基准面、配合孔位标注对应的形位公差，包括平面度、同轴度、位置度要求，确保三维模型与实际加工需求的尺寸精度一致。材质设定阶段，根据机车零部件的使用工况，为零件赋予高强度铸铝合金材质，调整材质的金属粗糙度、反光度参数，渲染出零件的金属质感与表面处理效果，同时区分加工面与非加工面的材质表现，加工面呈现细腻的金属光泽，非加工面保留铸造成型的哑光质感。结构设计上，该构件设置有两处同轴铰接孔位，用于与车架主体、操控拉杆分别形成铰接配合，侧面的凸台结构用于安装限位组件，零件的加强筋结构沿受力方向布置，在保证零件结构强度的同时控制整体重量，符合机车零部件轻量化与高强度的设计需求。工程详图部分同步完成了多视角的二维视图输出，包括主视图、俯视图、局部剖视图，清晰展示零件的内部孔道结构与外部轮廓，标注了所有关键尺寸与公差要求，同时附带零件的三维渲染轴测图，直观呈现零件的立体形态，为后续的零件加工、装配校验提供完整的设计参考，整个设计过程兼顾零件的功能实用性、加工工艺性与装配适配性，确保构件能够满足雅马哈YZ车型的实际使用工况要求。
