J1772Type1电动汽车交流充电接口结构

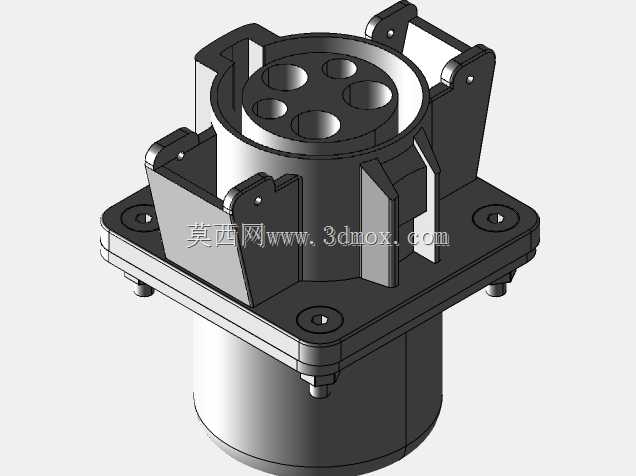

　　在公共交流充电场站的落地桩、壁挂式交流桩端，这类J1772 Type1规格的充电连接器是车端对接的核心承载部件，承担着交流电能从桩体传输到车载充电机的物理连接职责，同时要兼顾插拔过程的导向定位、带电防护、安装固定的多重工程需求。从结构设计逻辑来看，该部件采用法兰盘基座加插合腔体的分体式布局，底部圆柱形腔体用于容纳内部导电端子的接线端、密封结构以及与车载端的定位卡扣配合结构，上方方形法兰安装板预留四个对称分布的螺栓过孔，安装孔位的中心距严格匹配车身侧充电口的安装基准，安装时法兰盘与车身钣金之间可加装密封胶圈，满足IP防护等级要求，避免雨水、灰尘进入车身内部的充电回路。

　　插合端面的五个圆形端子孔位按照Type1标准的针脚定义排布，分别对应交流火线、零线、接地以及两个信号通讯端子，孔位周边设计有凸起的导向筋条，在充电枪插入过程中可自动修正插接角度偏差，避免端子因斜插出现受力弯折、接触不良的问题。两侧延伸的安装耳座带有铰接孔位，用于和充电口外盖的翻转机构配合，实现充电口未使用时的封闭防护，耳座上的加强筋结构从基座一直延伸到法兰盘面，可承受外盖反复翻转带来的交变应力，避免长期使用后出现耳座断裂的问题。插合腔体的外壁设计有多条纵向的定位凸棱，与充电枪端的卡槽配合后，可在插接到位后形成周向限位，防止充电过程中枪体出现转动导致端子接触电阻增大、发热烧蚀的情况。

　　从实际应用场景出发，这类连接器需要承受上千次的插拔循环，因此在结构建模时，所有插拔接触的面都预留了合理的公差带，导向面设计有15度的导入斜角，降低插拔时的阻力，同时保证插接到位后有足够的接触正压力。端子安装孔的同轴度公差控制在0.05mm以内，确保导电端子装配后不会出现偏斜，与枪端端子的接触面积满足额定电流下的载流要求，避免长期大电流充电时出现局部过热。法兰盘的厚度经过强度校核，在使用M6螺栓固定时，拧紧力矩达到8N·m的情况下不会出现塑性变形，保证安装后的结构稳定性。底部圆柱腔体的外径尺寸与车身充电口的开孔尺寸匹配，安装时可直接嵌入开孔内，法兰盘贴合钣金表面，减少突出车身的高度，降低行驶过程中被外物磕碰的概率。

　　在建模过程中，所有的棱角位置都做了R0.5以上的圆角处理，一方面避免装配时划伤操作人员的手部，另一方面减少应力集中点，提升塑料壳体注塑成型时的良品率，避免尖角位置出现填充不足、内应力过大导致的开裂问题。两侧的铰接耳座与主体结构采用一体化建模，没有拼接缝隙，保证整体结构强度，铰接孔内预留了金属衬套的安装位，避免塑料孔位反复磨损后出现间隙过大、外盖松动的问题。插合端面的端子孔周边设计有环形的密封槽，可装配O型密封圈，当充电枪插接到位后，密封圈与枪端端面紧密贴合，形成防水密封结构，即使在雨天充电也不会出现雨水渗入端子区域造成短路的风险。从选型适配的角度来看，该结构完全符合SAE J1772 Type1的接口尺寸规范，可直接与同标准的交流充电枪匹配使用，适用于美标规格的电动汽车车载充电口装配，也可用于交流充电桩的枪端接口改装、测试台架的连接接口制作。建模时还原了所有的安装定位特征、配合特征，结构工程师可直接在该模型基础上进行密封结构优化、材料选型适配，也可直接导入装配环境中做整车充电口的干涉检查，验证安装边界是否与周边的车身覆盖件、线束布局存在冲突。
