多芯锂电池充电控制电路板结构设计

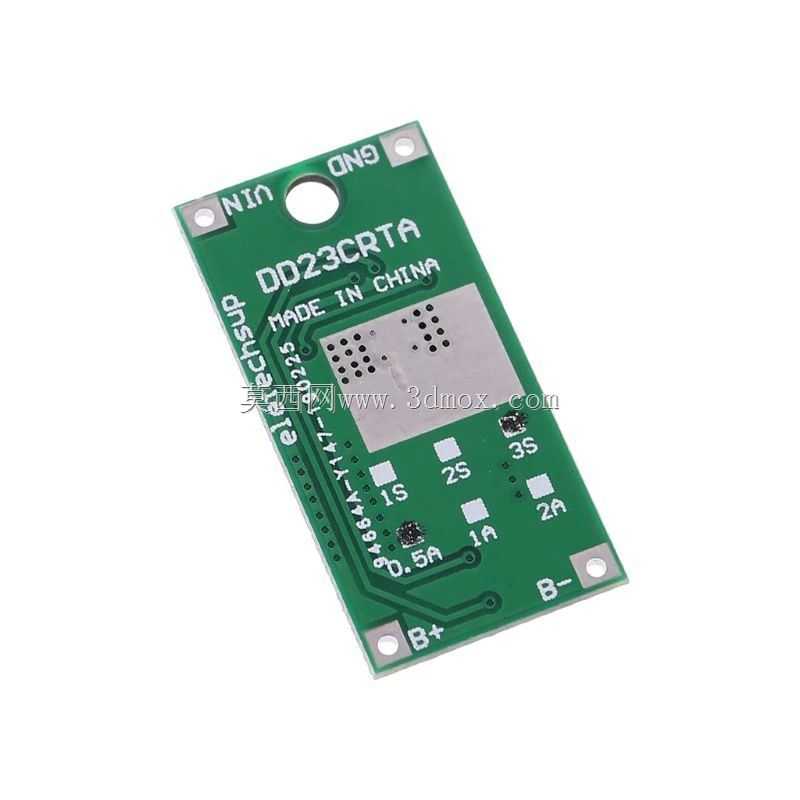

　　在小型电动代步工具、便携储能设备、航模动力系统的配套电源设计环节，锂电池充电模块的结构合理性直接决定整套动力系统的运行可靠性，不少早期原型机调试阶段出现的电池鼓包、充电异常、安装干涉问题，追根溯源都和充电模块的结构设计未考虑实际安装边界、防护细节缺失有关。这款充电控制板采用矩形PCB基材作为主体结构，板面预留四个对称分布的固定安装孔，安装孔位做了金属化补强处理，可直接通过M2规格螺丝固定在设备的绝缘安装位上，无需额外设计转接固定支架，能有效缩减动力仓的内部占用空间。板体中部预留的圆形开孔是状态指示灯的透光位，装配后指示灯可直接透出板体表面，无需额外加导光结构件，能减少整机组装的零件数量。从功能适配层面看，

　　这款模块可覆盖单串到三串不同规格锂聚合物电池的充电需求，宽电压输入区间能适配市面常见的直流电源适配器输出规格，板载集成的过充保护回路无需额外外接保护板，可在电池电压达到阈值时自动切断充电回路，避免过充引发的电池性能衰减甚至安全隐患。做结构设计时特意将功率器件的排布避开了安装孔位和固定受力区域，防止装配时的螺丝挤压应力导致器件虚焊脱落，板边做了圆角过渡处理，避免装配过程中板边毛刺划伤设备内部的连接线束。实际选型适配时，可直接将该模块嵌入轮毂电机配套的动力仓内，固定孔位的间距匹配常规轮毂电机控制器的安装孔距标准，无需重新在仓体上打孔定位，板体厚度控制在常规PCB的标准厚度区间，和周边电容、

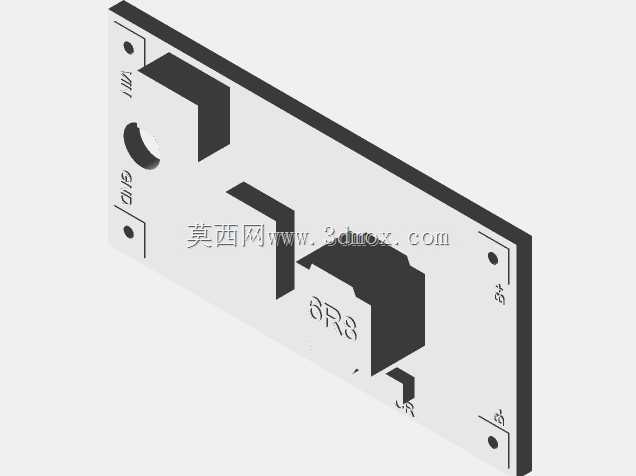

　　接线端子的安全间隙满足低压电气设备的爬电距离要求，即使在设备运行产生持续振动的工况下，也不会出现板体移位、接线松脱的问题。不少工程师在自行设计充电模块时，经常会忽略安装孔位和板上线条的间距问题，要么螺丝锁紧后压断表层走线，要么孔位距离器件过近导致装配干涉，这款模型在设计阶段就把每个结构细节的三维尺寸做了精准还原，不管是直接用来做整机装配的干涉检查，还是参考其布局优化自有设计的PCB结构，都能有效减少原型机打样的迭代次数，避免因结构细节疏漏导致的设计返工。
