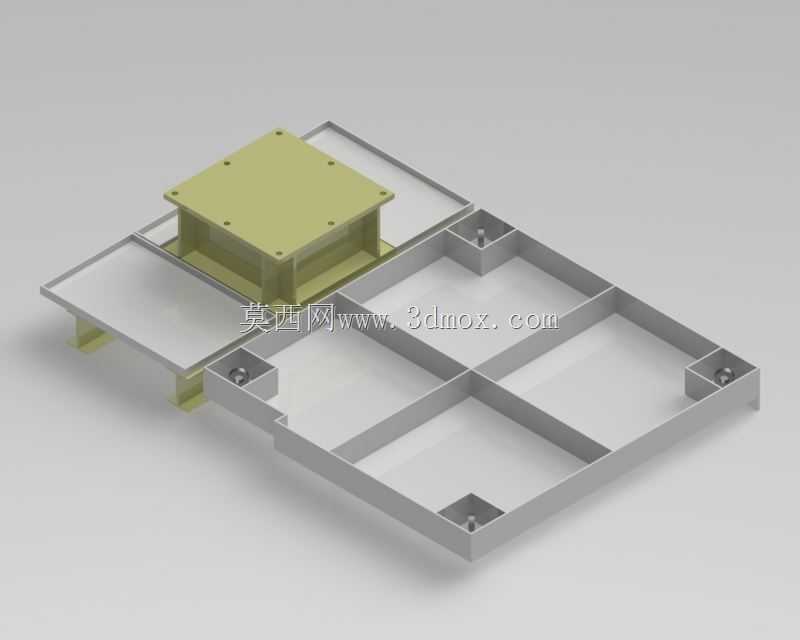

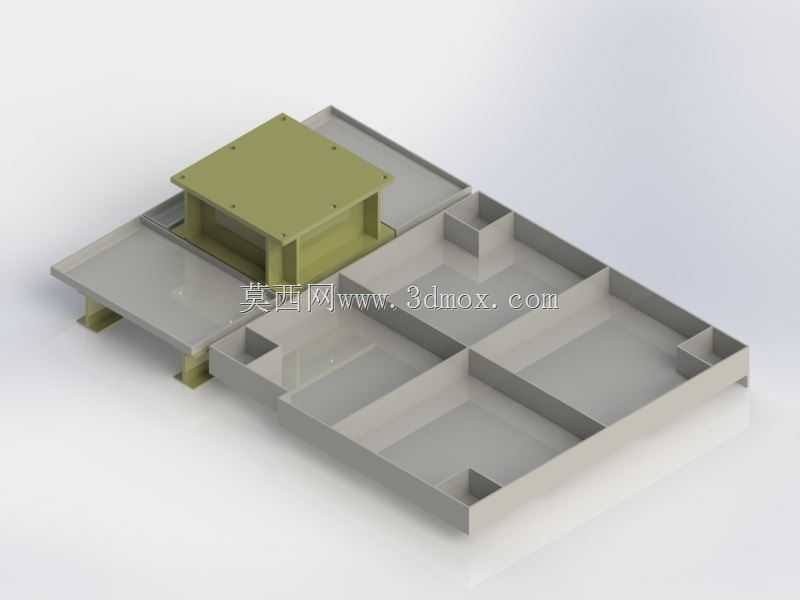

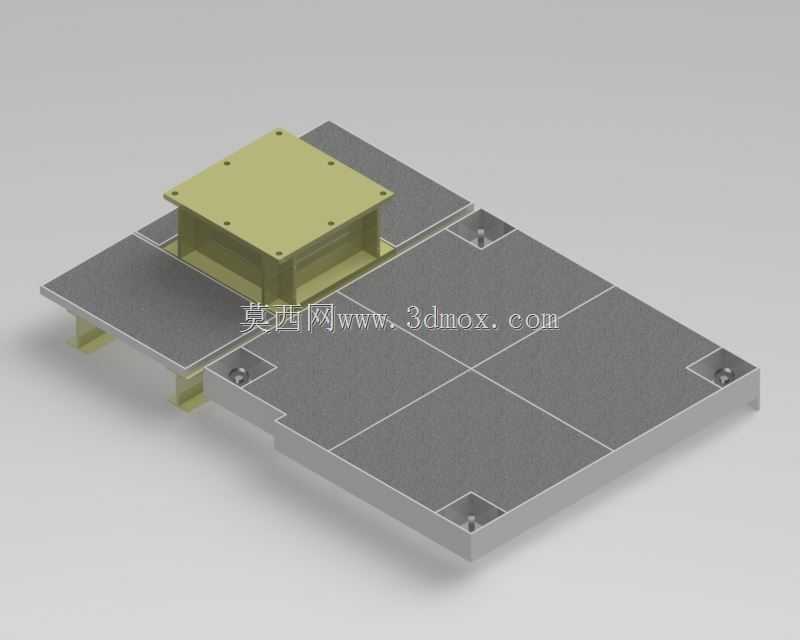

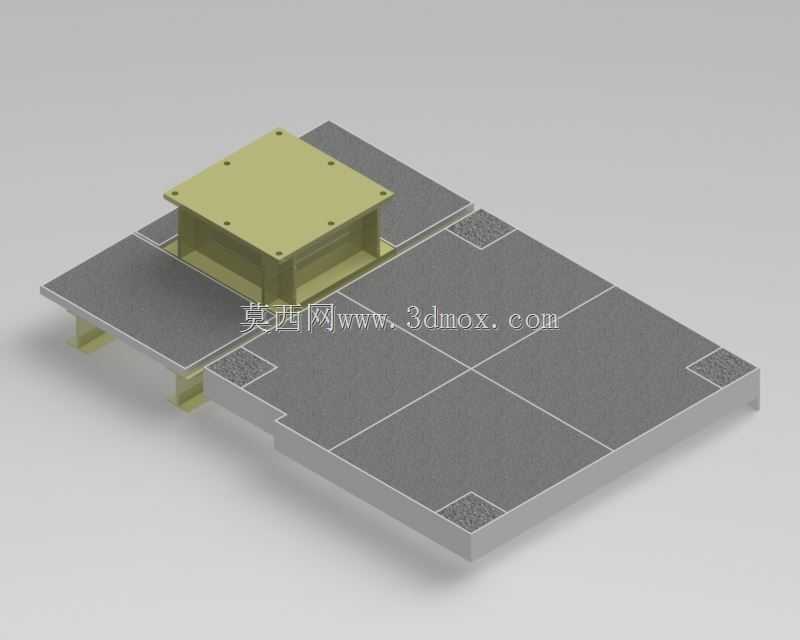

在起重作业场景中,起重臂底座是连接上部臂架结构与下部承载平台的核心受力部件,这款带底板的起重臂底座,主要适配中小型固定式起重设备、车间内定点吊装工位的臂架安装需求,也可用于移动式起重设备的臂架根部铰接支撑改造场景。从结构设计逻辑来看,底座采用分体式组合结构,下部为整块拼接式承载底板,底板表面做了分块防滑纹理处理,四个角位预留了防滑垫安装槽,可在安装时嵌入橡胶防滑垫,增大底板与安装基面的摩擦力,避免起重作业过程中底座出现滑移偏移。上部的支撑座采用箱型焊接结构,四周通过立板与顶板、底板焊接成型,顶板上均匀分布了8个安装螺栓孔,可通过高强度螺栓与起重臂根部的连接法兰实现刚性固定,箱型结构内部可根据受力需求增设加强筋板,提升整体抗扭、
抗弯承载能力,应对起重臂变幅、回转过程中传递的交变载荷。安装边界方面,底板采用多块钢板拼接的扩展式设计,相比同规格的一体式方形底板,在保证整体承载面积的前提下,减少了单块钢板的下料尺寸,降低了板材采购与下料成本,底板下方预留了垫铁安装空间,可在现场安装时通过调整垫铁厚度来找正底座水平度,适配不平整的混凝土地面或钢结构安装平台。实际使用过程中,这类底座不需要额外浇筑复杂的混凝土基础,仅需通过膨胀螺栓或压板将扩展底板固定在安装基面上即可完成安装,大幅缩短了起重设备的现场安装调试周期,尤其适合临时吊装工位、车间内频繁调整工位的轻型起重设备使用。结构设计时充分考虑了受力传递路径,起重臂传递的竖向载荷、变幅时的弯矩载荷,
会通过上部箱型支撑座均匀分散到下部扩展底板的整个接触面,避免局部应力集中导致的底板变形,支撑座与底板的连接位置采用满焊工艺,焊脚尺寸符合起重设备焊接规范要求,可承受长期交变载荷作用下的焊缝疲劳考验。底板上的分块纹理除了防滑作用,还可作为安装对位的参考刻度,现场安装时可快速对齐臂架的安装中心线,减少对位调整的工作量,四个角位的防滑垫安装槽深度经过精准计算,嵌入防滑垫后垫面与底板表面齐平,不会出现凸起影响底板与基面的贴合度。
