墙面安装式多层管线固定支承机架

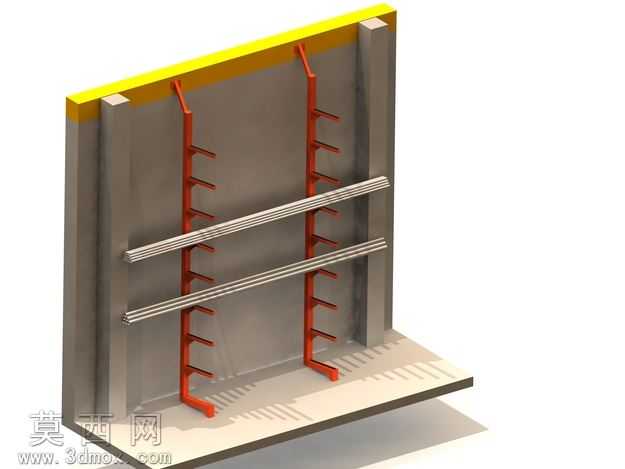

本作品为墙面安装式多层管线固定支承机架三维模型，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械结构设计规范，对各部件的装配关系、尺寸公差进行了精准定义，确保模型可直接用于后续工程出图、装配模拟及生产参考。模型整体采用钢结构材质设计，渲染阶段对金属构件的表面质感进行了精细化处理，红色竖向支承构件呈现出哑光防锈涂层的金属质感，横向管线部分还原了金属管材的细腻金属光泽，墙面与底部平台部分则模拟了混凝土基面的粗糙哑光质感，不同材质的光影表现层次分明，真实还原了机架安装使用场景下的视觉效果。结构设计上，机架采用双侧竖向梯状支承臂作为核心承重结构，支承臂通过预埋结构与后方墙体牢固连接，底部设置水平安装平台作为辅助承重与安装基准，双侧支承臂上均匀排布多组承托卡位，可同时对两层平行排布的横向管线进行稳定承托，竖向支承臂底部设置弯折落地支撑结构，可将部分管线荷载传导至底部平台，进一步提升整体结构的承重稳定性与抗形变能力。设计过程中充分考虑管线排布的规整性需求，承托卡位的间距经过合理测算，既保证管线安装后排布整齐美观，也预留了足够的管线安装、检修操作空间，同时竖向支承臂与墙体的连接点位经过优化，可分散承重应力，避免局部应力集中导致的结构松动问题。整体结构简洁实用，无冗余设计部件，各构件造型规整，便于实际生产中的下料、焊接与喷涂加工，可广泛应用于建筑机电安装、工业设备管线排布等场景的管线固定支承作业，模型完整还原了机架的所有结构细节，无缺失构件，装配逻辑清晰合理，可支持不同管径管线的适配调整，具备较强的工程实用价值。
