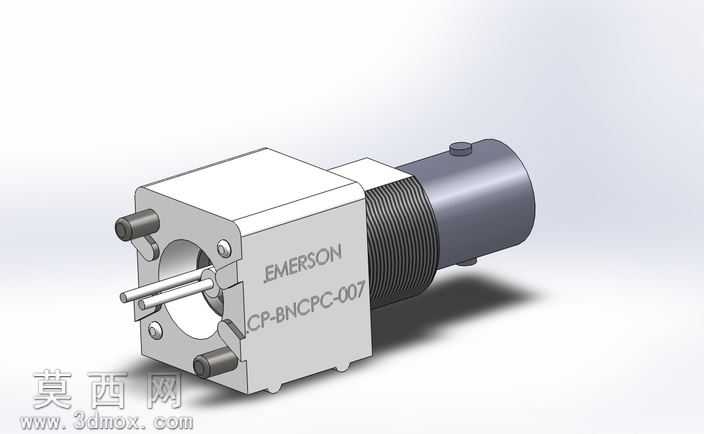

50欧姆同轴直PC舱壁杰克插座结构模型

本模型为50欧姆同轴直式PC舱壁杰克插座的三维设计成果，建模过程严格遵循射频同轴连接器的行业设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，完整还原了产品的装配逻辑与细节特征。建模阶段首先完成主体金属壳体的特征构建，针对前端方形安装法兰部分，精准绘制四个定位安装柱的位置与尺寸，预留舱壁安装的固定结构，壳体表面的品牌标识与型号字符采用包覆特征实现，保证字符凹凸效果与实物一致；中部的螺纹连接段采用螺旋线扫描生成精密外螺纹结构，还原螺纹的牙型与螺距参数，满足舱壁锁紧固定的装配需求；尾部的圆柱形屏蔽外壳做了拔模与圆角处理，顶部的工艺凸台细节完整还原，保证壳体的屏蔽性能结构完整性。内部插芯部分按照50欧姆阻抗匹配要求设计，中心接触插针的直径、伸出长度严格遵循射频传输参数标准，插针周围的绝缘支撑结构做了精准的限位设计，保证插针的同轴度，避免信号传输过程中的驻波异常。材质与渲染阶段，为金属壳体部分赋予哑光锌合金材质，调整金属粗糙度与反射参数，还原压铸件的细腻磨砂质感；中部螺纹段做了细微的纹理区分，模拟车削加工的金属光泽；插针部分赋予光亮铜镀镍材质，突出导电部件的金属亮面质感；绝缘部件赋予浅色工程塑料材质，区分不同功能部件的视觉差异。渲染阶段采用工作室柔和打光方案，添加柔和的环境闭塞效果，突出产品的结构层次感，阴影参数调整自然，清晰展现各部件的装配关系与轮廓特征。设计过程中充分考虑该类连接器的实际使用场景，舱壁安装的法兰厚度、螺纹长度均按照标准面板安装尺寸设计，前端的插合界面尺寸匹配对应公头连接器的插合要求，保证模型可直接用于装配验证、产品展示与结构教学场景，各部件之间保留合理的装配间隙，可实现虚拟拆装演示，完整展现同轴连接器的内部构造与装配逻辑。
