丙烷火炬用黄铜针式调节阀结构设计

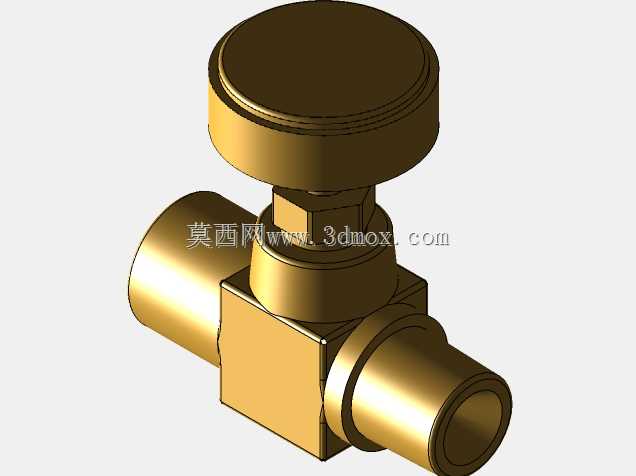

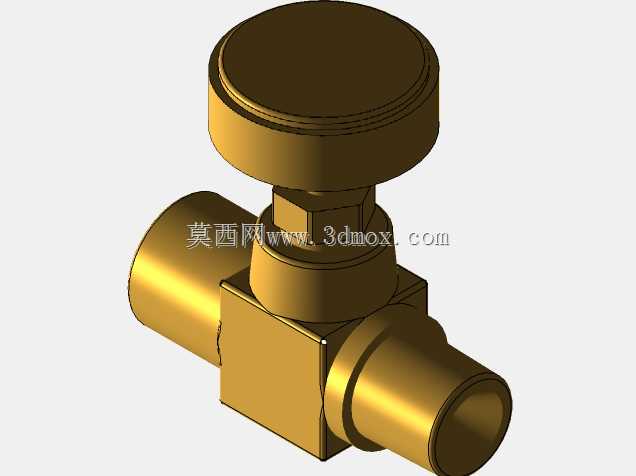

　　这款针阀主要适配丙烷火炬类燃气作业场景，在户外焊接、局部加热、管件热弯、小型金属工件预热等工况中承担燃气通断与流量精准调节的核心作用，是手持丙烷火炬系统里保障火焰稳定、调控火力大小的关键控制部件。从结构设计逻辑来看，整体采用直角式流道布局，进气端设置1/4规格外螺纹接口，可直接匹配标准丙烷燃气输送软管的快接接头或硬管连接端，出气端对应火炬燃烧杆的连接接口，安装时无需额外加装转接弯头，能直接缩减火炬整体的轴向安装尺寸，让手持操作时的重心更靠近握持位置，降低长时间作业的手部疲劳感。上部的调节手轮采用滚花外圈设计，即使佩戴劳保手套操作也能获得足够的摩擦力，无需借助额外工具即可完成微调操作，手轮下部的阀杆采用梯形细牙螺纹传动，

　　每旋转一圈对应的阀瓣升程极小，可实现燃气流量的线性微调，从微火保温到最大火力加热的调节区间内，不会出现流量跳变导致的火焰突增或熄灭问题。阀体整体采用黄铜材质锻造成型，一方面黄铜本身具备优异的耐丙烷腐蚀性能，长期接触燃气不会出现材质脆化、密封面锈蚀的问题，另一方面黄铜的切削加工性能较好，可保证阀座与阀瓣配合锥面的加工精度，实现硬密封副的可靠密封，在完全关闭状态下可杜绝燃气泄漏风险。设计过程中特意将阀的整体外形控制在紧凑范围内，阀体的方形结构既可以在拆装时用普通扳手夹持固定，避免安装过程中阀杆受扭转力变形，也能在集成到火炬总成时提供稳定的定位面，不需要额外设计复杂的固定支架。流道设计上采用平滑过渡的转角结构，

　　减少燃气通过时的局部阻力损失，在最大热态输出工况下也不会因为流道节流导致供气压力不足，保证火焰的刚性满足加热作业需求。密封结构采用阀杆填料密封设计，填料压盖与阀体为一体式加工结构，可通过上部的压帽调节填料压紧力，在长期使用出现磨损后无需拆解整个阀体即可完成密封补偿，大幅降低现场维护的难度。这款阀的安装边界适配市面上绝大多数常规手持丙烷火炬的安装尺寸，不需要对原有火炬的连接结构做改动即可直接替换使用，在野外抢修、装修施工、五金加工等零散作业场景下，这种结构简单、可靠性高的针阀相比复杂的集成式控制阀具备更强的环境适应性，即使在有少量粉尘、轻微受潮的作业环境中，也不会出现调节卡滞、密封失效的问题。
