摩托车燃油通路控制小旋塞结构设计

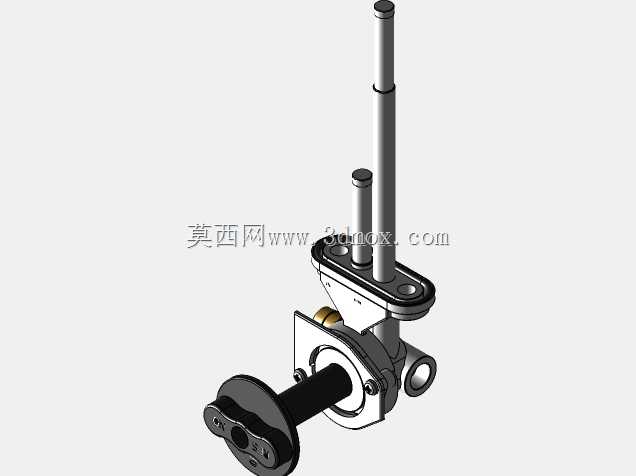

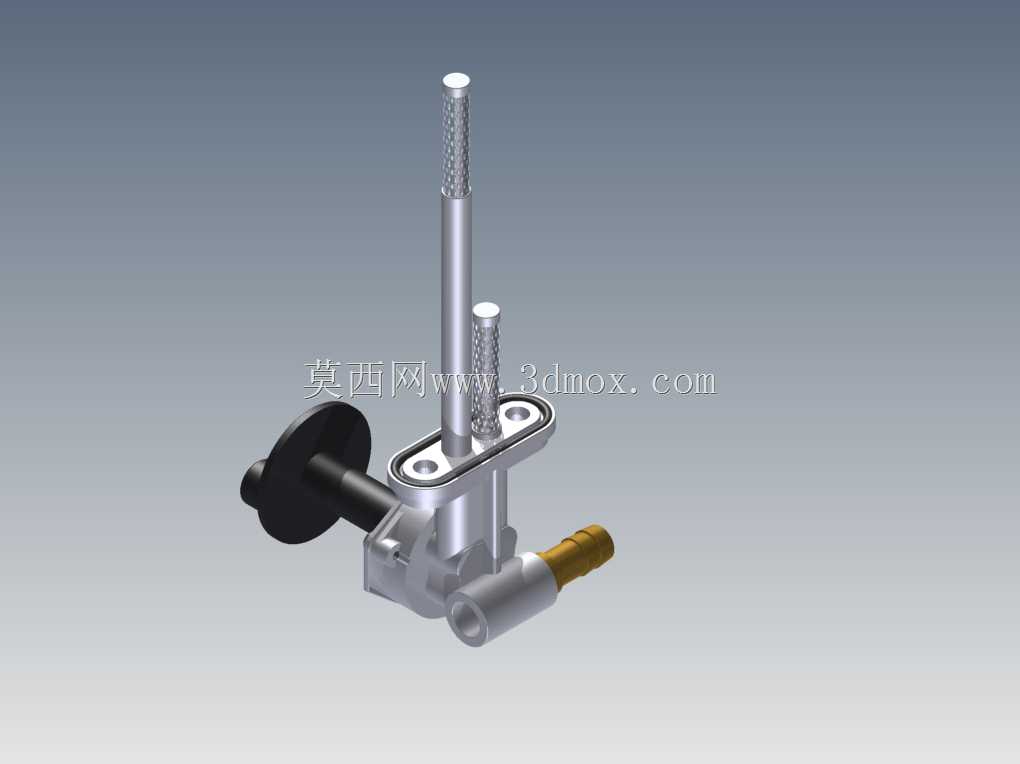

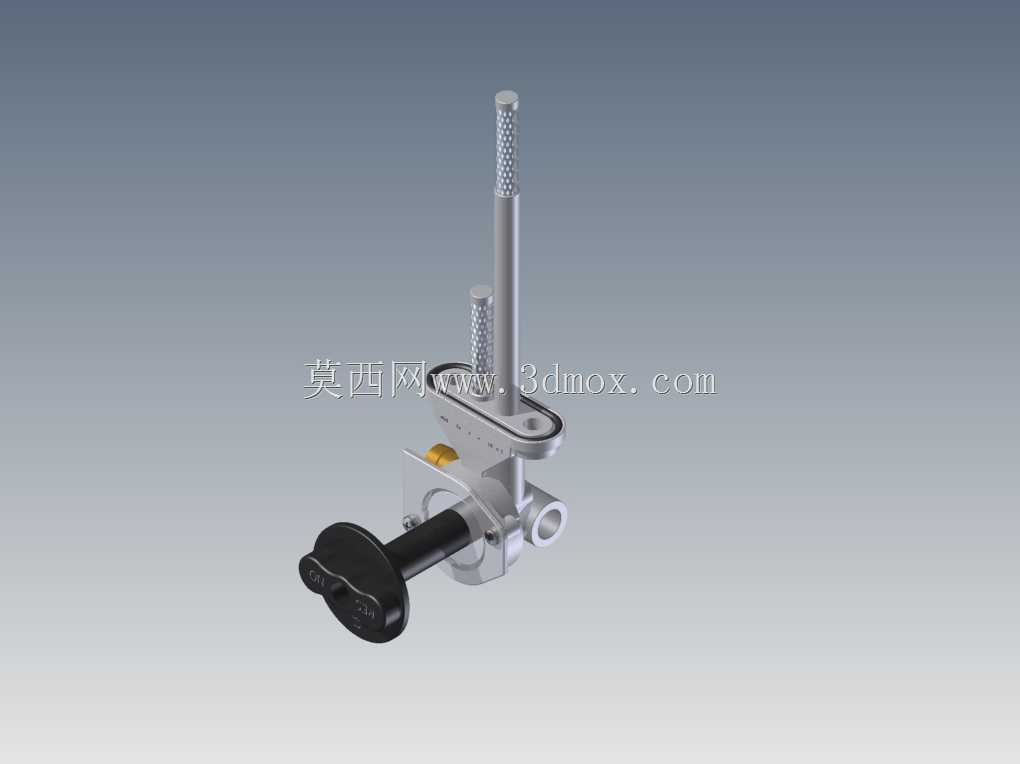

　　这款小旋塞核心应用在跨骑式摩托车的燃油供给通路中，安装于油箱出油口与化油器进油管路之间，承担油路通断、燃油供给档位切换的核心功能，适配川崎ZZR600及同平台ZX系列车型，也可通过安装位调整适配多数小排量跨骑摩托的油路布局。从实际使用场景来看，车手通过端部的旋钮档位可实现油路开启、关闭、备用油位切换三个核心状态，日常驻车时将旋钮拨至关闭档位可截断油箱到化油器的燃油通路，避免车辆长期停放时化油器油位过高导致的溢油、燃油渗漏风险；当主油箱燃油耗尽时，可拨至备用档位接通油箱底部低位油腔，预留足够续航里程支撑骑手行驶至就近加油站点。从结构设计思路来看，整体采用分体式装配结构，上部法兰为油箱安装对接面，设置两个螺栓固定孔与密封槽，

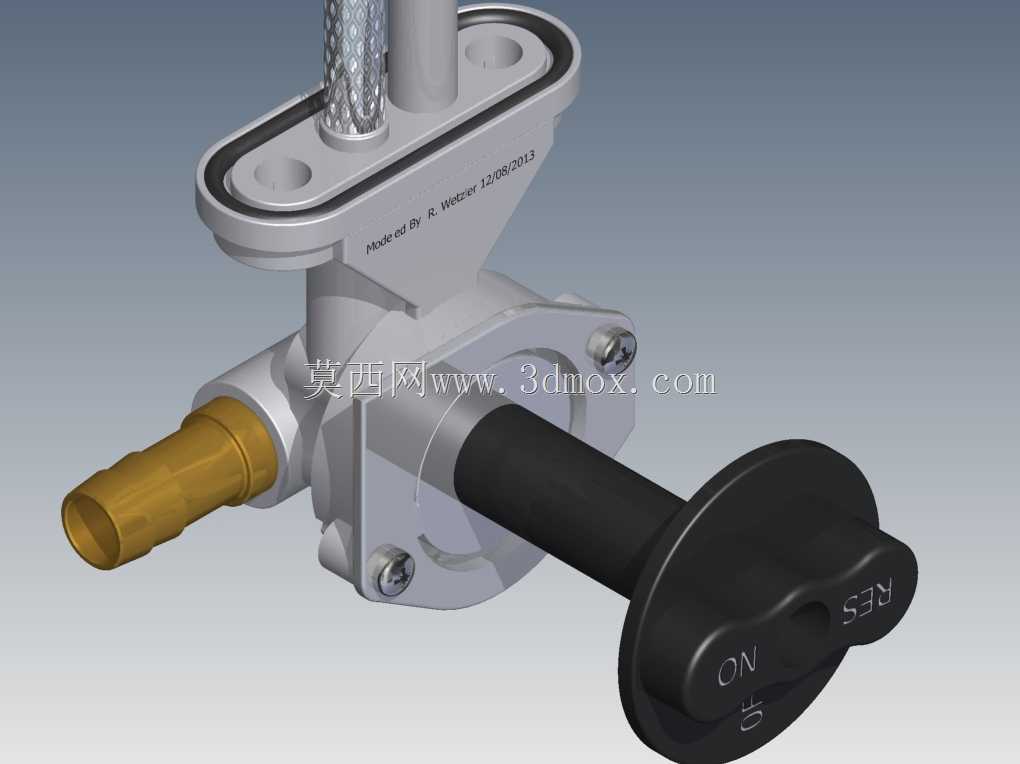

　　安装时配合耐油橡胶密封圈压合在油箱出油口端面，保证密封性能无渗漏；侧部黄铜材质的宝塔接头为燃油输出端，可直接适配内径匹配的耐油橡胶燃油管，黄铜材质的抗腐蚀特性可长期耐受汽油侵蚀，避免接头锈蚀导致的油路堵塞。旋塞的阀芯采用回转式密封结构，旋转手柄的扭矩控制在单指可轻松操作的区间，同时保证阀芯与阀腔的配合密封度，不会因车辆行驶振动出现档位自行偏移、燃油渗漏的问题。整体安装边界控制紧凑，法兰安装孔距适配对应车型油箱预留安装位，主体突出油箱的长度不会与周边车架覆盖件产生干涉，手柄的旋转行程范围内无周边部件遮挡，操作时无需额外拆除周边护板即可完成档位切换。结构精度控制在±0.5mm区间，各配合面的公差匹配兼顾装配便捷性与密封可靠性，所有与燃油接触的部件均采用耐汽油腐蚀的材质，避免长期使用后材质溶胀导致的阀芯卡滞、密封失效问题。侧部的接头伸出角度经过优化，顺着车架管路走向布置，可减少燃油管的弯折角度，降低油路弯折堵流的风险，保证燃油供给通畅。
