实验用多孔面包板线路板三维建模作品

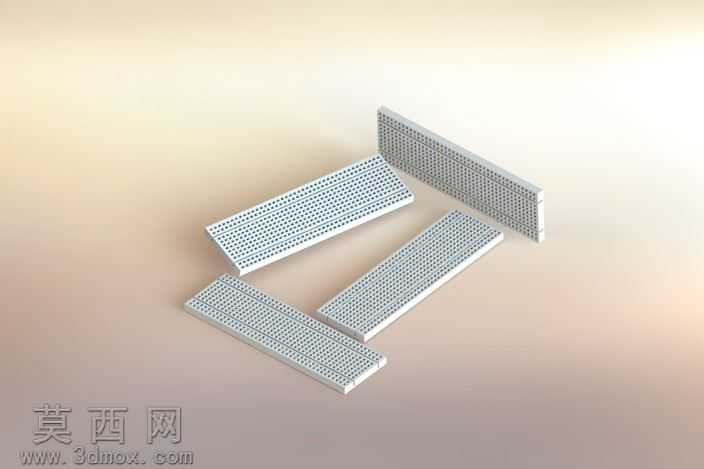

本作品为电子实验场景常用的多孔面包板线路板三维模型，建模过程依托SolidWorks三维软件完成，整体围绕真实面包板的使用形态与结构特征展开设计。建模初期先梳理不同规格面包板的尺寸比例，确定四款不同长宽规格的板体基础轮廓，通过拉伸凸台命令生成板体的基础实体，保证板体边缘的倒角处理与实物一致，避免尖锐棱角的失真表现。针对面包板表面密集的插接孔结构，建模时先绘制单个标准孔径的草图，通过线性阵列命令完成整面板孔的排布，严格控制孔间距与实物的2.54mm标准间距匹配，同时区分不同区域孔位的连通逻辑对应的结构差异，在板体内部预留出导电弹片的安装腔体结构，还原真实面包板的内部构造特征。材质渲染阶段，板体主体采用哑光浅灰色ABS工程塑料材质，调整材质的粗糙度与反光度参数，模拟普通实验面包板的磨砂塑料质感，表面的插接孔内壁添加轻微的深色阴影处理，强化孔位的深度感与立体感，板体侧面的拼接卡槽结构做了细节刻画，还原多块面包板可拼接扩展的结构特点。设计过程中兼顾了模型的实用性与还原度，四款不同长度的板体可单独使用也可组合拼接，适配不同规模的电路搭建实验场景，所有结构特征均参考市售主流面包板的实物参数制作，无多余的夸张设计，整体模型结构规整，特征清晰，既可以用于电子实验相关的场景演示素材，也可作为教学课件中电路实验部分的三维展示载体，帮助学习者直观理解面包板的外形结构与拼接使用方式。渲染输出时采用柔和的渐变背景，搭配均匀的漫反射光照，避免过强的反光遮挡板体表面的孔位细节，多角度展示不同规格板体的形态差异，让观看者可以清晰观察到板体的厚度、孔位排布规律以及侧边的拼接结构，完整呈现这类实验线路板的外观特征。
