双并行户外健身漫步器械三维设计

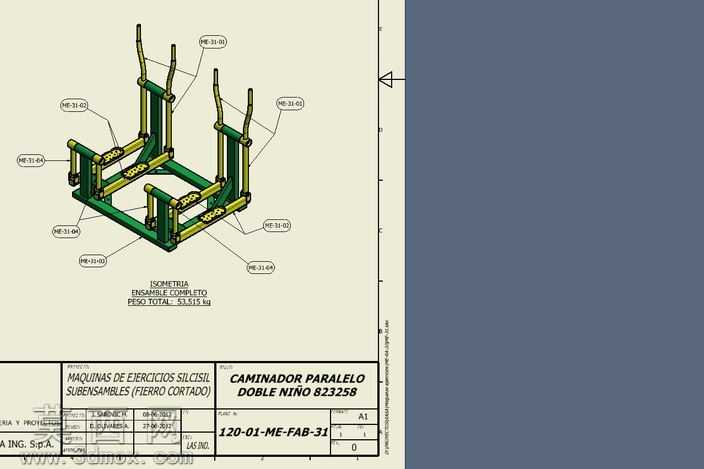

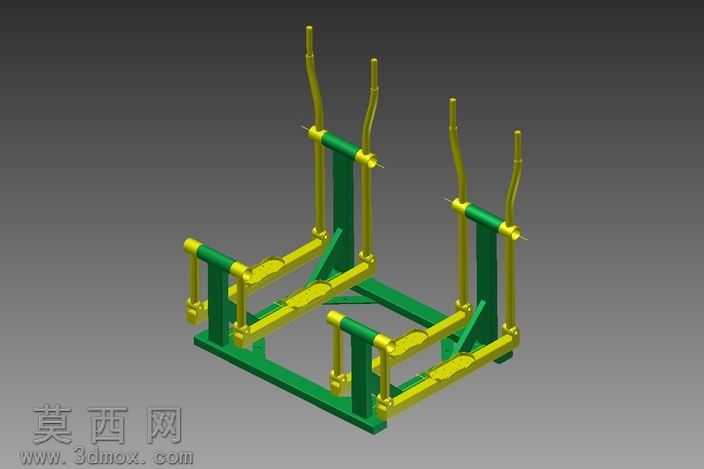

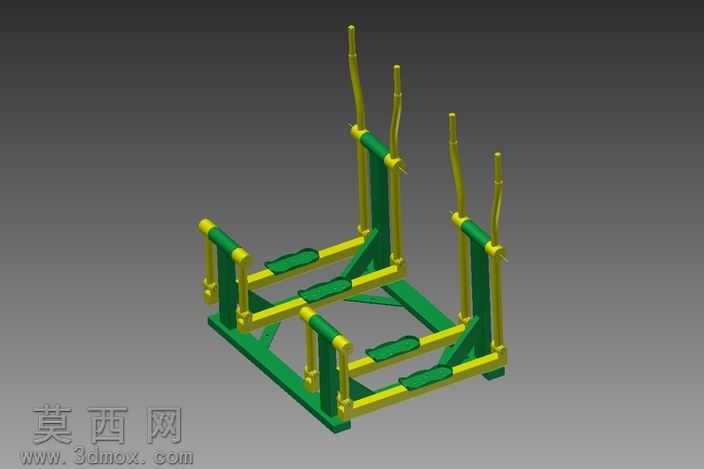

本作品为双并行式户外漫步健身器械的三维设计成果，采用Autodesk Inventor完成全参数化建模与装配验证，整体建模过程严格遵循户外健身器材的结构安全规范与人体工程学设计逻辑。建模阶段首先以底部矩形承载框架为基准，通过拉伸、凸台切除等基础特征完成绿色主支撑框架的实体构建，框架边角全部做圆角过渡处理，避免户外使用过程中的磕碰划伤风险，同时在框架与摆臂的连接位置预留标准销轴安装位，保证转动副的同轴度公差符合运动器械的装配要求。材质渲染阶段，主支撑框架采用哑光喷塑金属材质，模拟户外健身器材常用的绿色环保喷塑工艺效果，表面添加细微颗粒质感还原真实喷塑层的防滑耐候特性；摆臂、脚踏等运动接触部件采用亮黄色金属烤漆材质，既通过高饱和度色彩提升器械的户外辨识度，也模拟了金属管材表面烤漆的光滑耐磨质感；销轴等连接紧固件采用镀锌金属材质，还原标准五金件的金属光泽与防锈特性。结构设计上采用双工位并行布局，两套独立的摆臂漫步机构对称布置在底座框架上，可供两名使用者同时开展漫步运动，每套摆臂机构包含竖向扶手杆、横向连接臂、脚踏承载板三个核心部分，扶手杆做符合人体抓握弧度的弯曲造型，脚踏板表面增设防滑凸起纹理提升使用安全性，各转动副位置均设计有轴套限位结构，避免摆臂运动过程中出现轴向窜动。整体装配完成后通过软件运动仿真模块验证摆臂的摆动行程，确保运动幅度符合户外健身器材的安全行程范围，不存在运动干涉问题，底座框架预留膨胀螺栓安装孔位，可直接匹配户外场地的混凝土地面安装需求，整体结构稳固耐用，适配社区公园、户外健身场地的公共使用场景。
