双导杆支撑螺旋传动滑动滑块结构

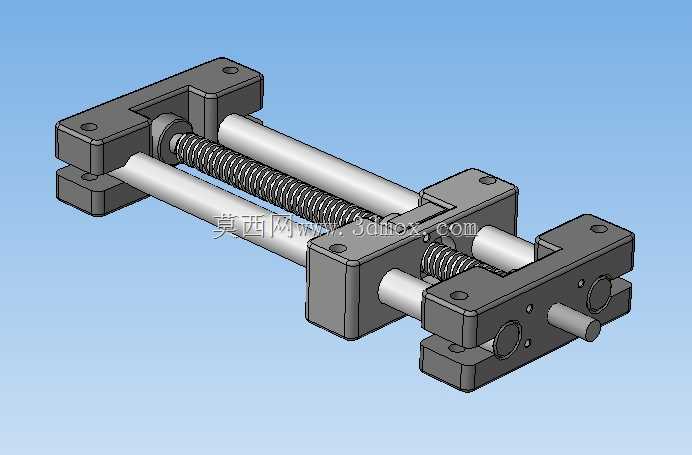

　　该螺旋传动滑动滑块结构，核心采用梯形螺纹传动副搭配双平行光轴导杆的布局，在小型自动化进给工位、检测设备调距机构、小型工装的位置调节场景中应用广泛，可将旋转输入转化为稳定的直线往复输出，相比单杆悬臂结构，双导杆的对称支撑能抵消螺纹传动带来的侧向倾覆力矩，避免滑块运行卡滞，提升传动过程的平稳性。从结构设计逻辑来看，两端的支撑座采用分体式块装结构，每个支撑座设置两个同轴光杆安装孔与一个居中的丝杠避让孔，安装时可先将光杆、丝杠与滑块预装完成后，再锁紧两端支撑座的紧固件，降低装配时的同轴度调整难度，支撑座底部预留的沉头安装孔，可直接通过内六角螺栓固定在设备安装基板上，无需额外设计转接支架。滑块主体为一体式方块结构，

　　内部嵌入与丝杠配合的铜制传动螺母，两侧设置与导杆配合的直线轴承安装位，传动过程中丝杠旋转带动螺母做轴向移动，双导杆承担全部径向载荷与倾覆力矩，丝杠仅承受轴向传动载荷，能有效延长螺纹副的磨损寿命，适合低速、轻载的频繁往复调节工况。安装边界方面，整体结构的总长度由丝杠有效行程决定，两端支撑座的外侧间距需预留丝杠轴端的联轴器安装空间，支撑座的安装孔位间距与导杆中心距保持一致，安装面的平面度要求控制在0.1mm以内，避免导杆安装后产生弯曲变形，增加滑动阻力。滑块的顶面与侧面均预留了标准螺纹孔，可直接搭载负载工装、检测探头、夹紧组件等执行部件，无需额外加工转接板，适配多数小型自动化设备的模块化搭建需求。结构运行时，

　　丝杠的导程决定了滑块的移动分辨率，选用小导程丝杠可实现高精度的微进给调节，选用大导程丝杠可实现快速位置切换，设计时可根据实际工况的进给速度、定位精度要求灵活替换丝杠参数，导杆与支撑座的连接采用过盈配合加顶丝锁紧的方式，可防止设备运行过程中导杆出现轴向窜动，保证传动精度的长期稳定性。
