集成编码器伺服驱动直线滑台模组

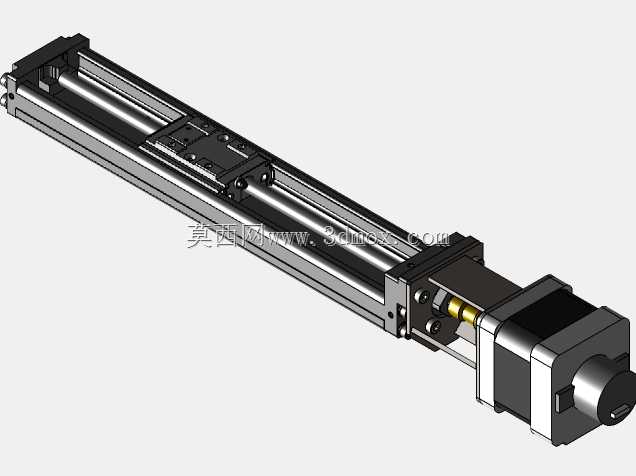

　　这款集成电机编码器的直线驱动模组，核心采用成熟的滚珠丝杠传动结构搭配线性导轨导向，在3C电子精密装配、小型工件点位搬运、检测设备探针进给、实验室自动化采样平台这类需要精准位置控制的场景中适配性极强。从结构设计逻辑来看，驱动端直接将伺服步进电机与丝杠轴通过联轴器直连，省去了额外的同步轮传动冗余，既压缩了整体安装长度，也消除了带传动带来的回程间隙，尾部集成的增量式编码器直接读取电机转子转动位置，配合驱动器可实现全闭环位置控制，避免丢步问题，重复定位精度可控制在±0.02mm区间内，完全满足多数轻载精密传动的需求。滑台的滑块采用一体化加工设计，台面预留了标准的螺纹安装孔阵列，可直接搭载气动夹爪、视觉相机、点胶阀等末端执行件，

　　无需额外加工转接板，降低现场安装的适配成本。导轨部分采用双列圆弧接触式线性滑轨，侧向负载承受能力强，运行过程中无卡滞、爬行问题，在水平安装工况下额定负载可达5kg，垂直安装时搭配带刹车电机也可稳定承载2kg以内的负载，有效覆盖小型自动化设备的常用负载区间。设计阶段充分考虑了安装边界问题，模组本体的型材底座采用标准铝型材挤压成型，底面和侧面都预留了T型安装槽，既可以从底面穿螺栓固定在设备台板上，也可以通过侧面槽用螺母锁紧实现侧装，安装孔位兼容市面同规格KR系列模组的尺寸，旧设备改造替换时无需重新打孔调整安装位。模组两端都设置了硬限位挡块和光电限位开关安装位，用户可根据自身行程需求选配原点、正负限位传感器，避免滑块超程运行造成机械损坏。

　　丝杠端部采用成对角接触轴承支撑，预紧后可消除轴向窜动，高速运行时噪音控制在60分贝以内，运行速度最高可达1m/s，可根据实际传动需求选择不同导程的丝杠，兼顾高速进给和精密微调的不同使用需求。整个模组的走线都预留了拖链安装空间，电机和编码器的线缆可顺着型材侧面的槽位排布，不会在运行过程中与运动部件发生干涉，整体结构紧凑，防护等级可满足常规工业车间的使用要求，无需额外加装防尘罩即可在无大量粉尘、切削液的环境下长期稳定运行。
