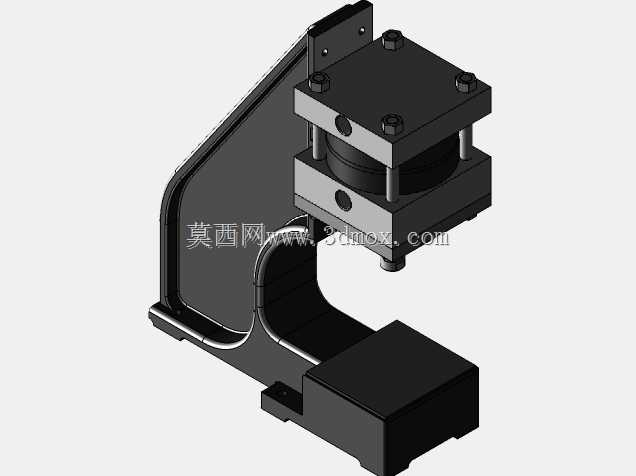

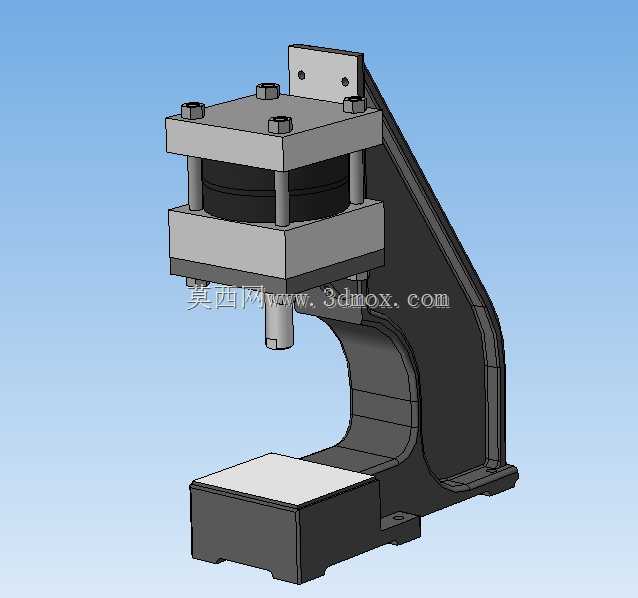

台式C型机架可调行程气动压合设备

　　这款台式气动压装设备采用经典开式C型单臂机架结构，在小五金加工、电子元器件压接、小型零部件铆接、线束端子压合等工位场景中适配性极强，相比大型四柱压机，它的占地面积不足0.3平方米，可直接放置在常规装配工作台面上使用，不需要额外做地基固定，适配多品种小批量的离散加工场景，在小型加工厂、装配维修工位、实验室试制场景中都能看到这类设备的应用。设备的执行端采用双导杆导向的气缸驱动结构，导杆与上部安装板、下部压头安装座采用过盈配合加定位销锁固，避免压合作业过程中压头出现偏摆，保证压合面的平行度公差控制在0.05mm以内，能满足塑料件压装、小轴承压入、薄工件冲裁等对压头对位精度有要求的工序。机架部分采用整体式弯板焊接后去应力处理的结构，

　　喉深设计为150mm，可放置最大宽度280mm的工件，下部工作台面开有T型槽用于安装定位夹具，工作台面到压头下死点的调节范围为0-120mm，通过上部气缸安装板的锁紧螺母可调整行程区间，适配不同高度的工件压装需求。气路部分预留了标准快插接口，可外接气源处理三联件，通过调压阀可在0.2-0.8MPa区间调整输出压力，换算后额定输出压力范围覆盖200-800N，能满足绝大多数小型压装工序的压力需求，设备上部预留了电磁阀安装位，可外接脚踏阀或者手动换向阀实现作业控制，也可拓展接入自动化线的PLC控制信号，作为自动装配工位的执行单元使用。设计过程中对机架的受力变形做了校核，在满负载输出时机架开口处的变形量控制在0.1mm以内，

　　不会因为长期负载出现机架开裂或者变形超差的问题，压头部分采用标准快换接口，可根据不同的压装需求更换平压头、仿形压头、冲孔头等不同作业端头，不需要拆解主体结构就能完成端头更换，降低工位切换的准备时间。设备的安装边界尺寸控制在长320mm、宽200mm、高450mm以内，整体重量控制在28kg左右，单人即可完成设备的移位与安装，不需要额外的吊装辅助，对于场地受限的小型加工场景十分友好。
