三杆结构台式气动压合装配设备

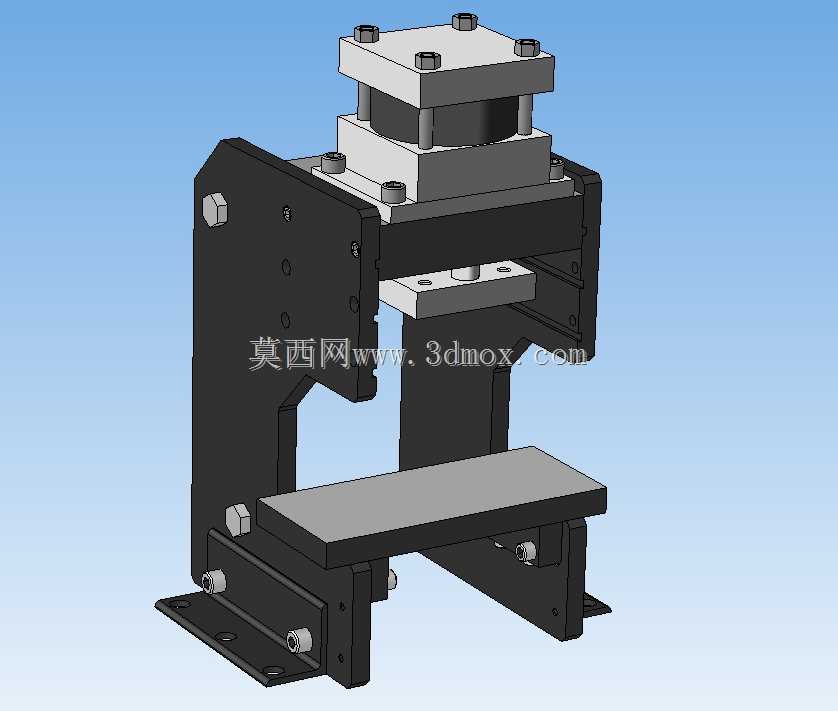

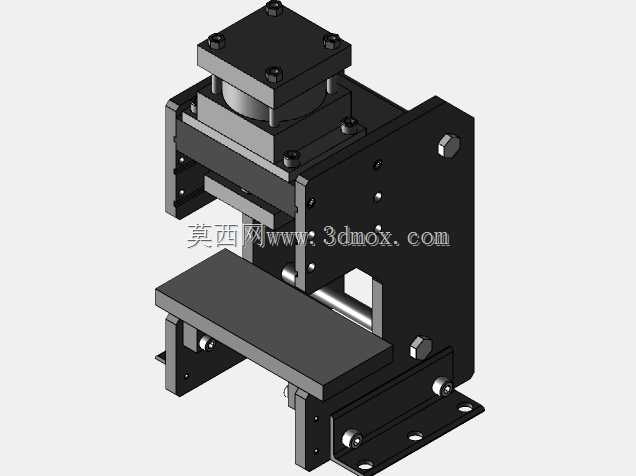

　　这款三杆导向台式气压机，主要面向电子零部件、小五金件、塑胶组件的轻载压装作业场景，常见于消费电子组装线、小型五金加工车间、线束端子压接工位，适配需要恒定小压力、快速往复压合的工序，比如塑胶壳卡扣压合、小五金件铆接、PCB板元件压装、标签覆膜压平等作业，相比大型液压压机占用空间更小，部署灵活，可直接放置在标准工作台面使用，无需额外做地基固定。设备整体采用C型开式机身结构，前部操作空间完全开放，操作人员取放工件时无结构遮挡，作业视野充足，可适配手动上下料的单人作业工位，也可搭配小型振动盘、送料机构组成半自动压装单元。上部驱动单元采用标准气缸作为动力输出源，搭配三杆导向结构，三根导柱呈对称分布在气缸输出轴周边，相比单杆导向结构，

　　压头下行过程中抗偏载能力更强，可避免压头受侧向力出现卡滞、压合面倾斜的问题，保证压合面的平行度公差控制在合理范围内，压头下方设置可更换的工装平台，平台表面预留标准螺纹安装孔，可根据不同工件的压装需求定制仿形工装，通过螺栓直接固定在平台上，工装更换流程简单，适配多品种小批量的柔性生产需求。机身侧部预留气动元件安装位，可内置调压阀、节流阀、电磁阀等气动控制元件，外部仅需接入压缩空气气源即可完成动力供给，无需复杂的液压管路布线，日常维护仅需定期检查导柱润滑情况、气源处理件的积水排放即可，维护成本远低于同吨位液压设备。设备底部设置带安装孔的固定脚座，既可以直接放置在工作台面使用，也可通过螺栓将整机固定在专用机架上，适配不同的生产线布局需求；

　　压头行程可通过调整导柱上的限位螺母进行设定，可根据不同工件的压合深度调整行程范围，避免过度压合损伤工件。整机的结构设计充分考虑了小型压装工位的实际使用痛点，在保证压合精度与输出压力稳定性的前提下，尽可能压缩了设备的整体外形尺寸，机身宽度控制在小型工作台可容纳的范围内，高度适配操作人员坐姿作业的操作高度，长时间作业不易产生疲劳。导向部位采用自润滑轴承配合硬铬镀层导柱，长期往复运行磨损量小，可保证长期使用后的压合精度保持性，不会因为导柱磨损出现压头晃动的问题。气动回路设计中预留了压力检测接口，可外接压力传感器实现压装压力的实时监测，适配有压装力数据追溯需求的作业场景，也可搭配安全光栅、双手启动按钮等安全附件，提升设备操作的安全性，避免操作人员误触导致的工伤风险。
