SCHUNK D110-C线性致动器结构设计

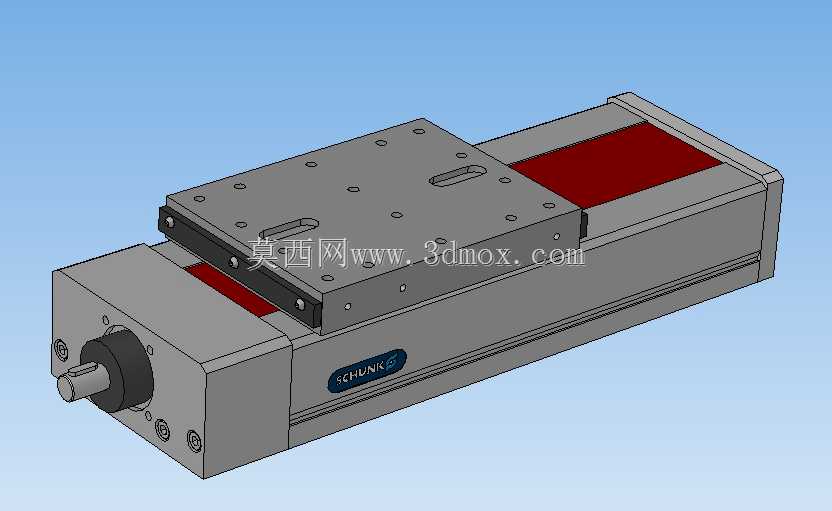

　　这款SCHUNK D110-C线性致动器，在自动化装配线、精密检测工位、小型物料移栽场景中应用十分广泛，作为直线运动执行单元，它可以直接搭载末端工装完成指定行程内的往复精准位移，替代传统气缸加导轨的组合方案，减少零散部件的装配调试工作量。从结构设计来看，整体采用封闭式矩形铝型材主体作为承载基座，型材内部集成了传动组件与导向结构，侧面预留的品牌标识位不影响整体安装平面的平整度，输出端采用轴伸式连接结构，可通过联轴器对接外部驱动源，也可根据需求适配不同规格的伺服或步进电机，滑台表面加工有规则排列的螺纹安装孔与定位槽，方便用户直接固定工装夹具、吸盘架或者检测探头，不需要额外加工转接板。设计过程中充分考虑了安装边界的适配性，

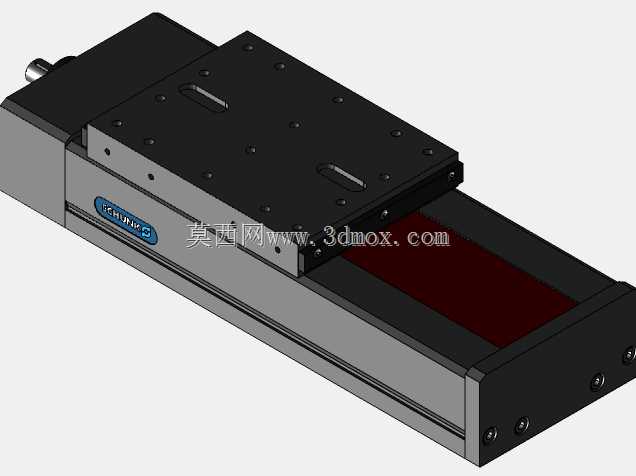

　　主体底部的安装基准面做了精磨处理，保证安装后的直线度误差控制在合理范围内，两端的端盖通过内六角螺丝与主体连接，既可以起到密封防护作用，避免车间内的切削碎屑、粉尘进入内部传动区域，也方便后期维护时拆卸检查内部组件。滑台与主体之间的缝隙处设置了防尘挡条，图中可见的红色挡条就是内置的防尘结构，能够在滑台往复运动时持续刮除附着在导向面上的杂物，延长内部导轨与传动件的使用寿命。在实际选型使用时，需要注意其安装孔位的间距尺寸，确认与设备安装面的预留孔位匹配，滑台的负载安装面到主体底部的高度尺寸固定，方便设计人员提前核算整体设备的空间布局，避免出现运动干涉。其传动结构隐藏在型材腔体内部，相比外露式的丝杆导轨组件，整体刚性更好，

　　能够承受一定的侧向负载，在短行程高频往复的工况下运行稳定性更强，不需要额外加装防护拖链以外的防护装置，整体结构紧凑，占用安装空间小，适合在空间受限的精密设备内部集成使用。导向结构与传动组件的同轴度在装配时已经通过工装保证，用户拿到成品后不需要重新调整传动间隙，直接固定安装后即可对接动力源调试运行，大幅缩短设备的组装调试周期。
