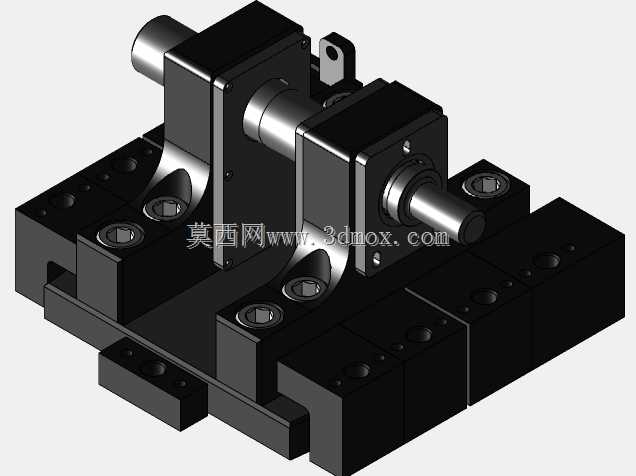

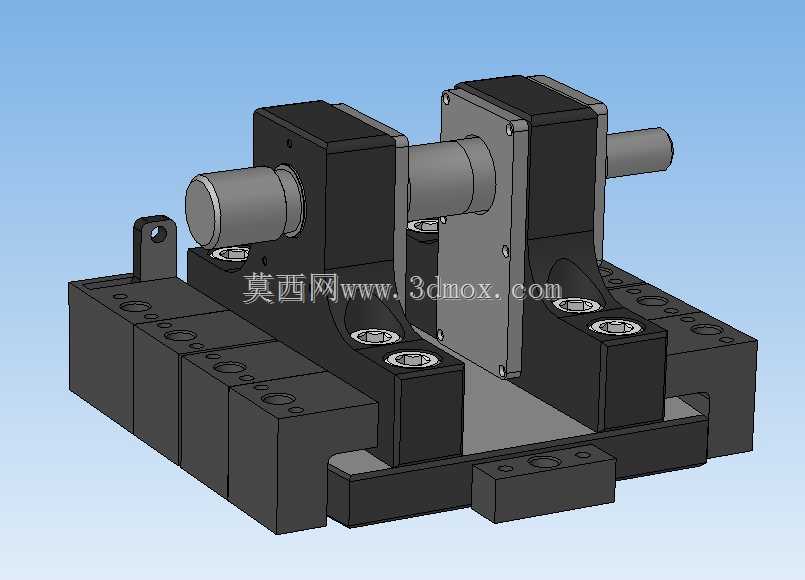

倾斜铸件配套可拆卸负载环组件结构

　　在重载吊装、倾斜工位工件转运的实际作业场景里，这类配套倾斜铸件的可拆卸负载环，是承担载荷传递、保障作业安全的核心连接部件，常应用在重型工件翻转、倾斜工位装夹、异形铸件吊装转运的工况中，区别于常规固定式吊环，它的可拆卸设计能适配不同安装基面的倾斜铸件，不用在铸件本体上加工复杂的一体式吊耳结构，降低铸件的铸造工艺难度与后续机加工成本。从结构设计逻辑来看，整个组件采用分体式装配思路，底座部分设置多组定位安装孔，可直接通过螺栓锁紧在倾斜铸件的预设安装面上，安装孔的排布预留了足够的调整余量，能适配一定范围内的安装面尺寸偏差，避免因铸件铸造公差导致装配卡滞。中间的承载轴采用阶梯轴结构，两端通过支撑座固定，支撑座与底座之间采用嵌入式定位配合，

　　装配时能快速找准同轴度，减少现场装配的调校时间，负载环的铰接部位设计了耐磨衬套，长期承受交变载荷时能减少轴孔的磨损量，延长组件的整体使用寿命，不需要频繁更换核心承载件。考虑到倾斜安装的受力特性，支撑座的受力面做了加厚处理，安装基面与铸件贴合时，载荷能均匀分散到铸件的安装平面上，不会出现局部应力集中导致铸件开裂的问题。整个组件的安装边界充分考虑了现场操作空间，两侧的操作预留位足够使用常规扭力扳手完成螺栓锁紧作业，不需要特殊的定制工装，日常维护时只需要拆卸铰接部位的锁紧销，就能单独更换磨损的衬套或者负载环，不用将整个底座从铸件上拆除，大幅降低后期维护的工作量。在实际选型适配时，需要匹配倾斜铸件的安装孔位间距、承载面的倾斜角度，

　　确保承载轴的受力方向与载荷方向尽量重合，减少额外的倾覆力矩，组件的外形轮廓做了倒角处理，避免安装作业时尖锐边角划伤操作人员，所有外露的紧固件都采用沉头设计，不会在吊装转运过程中勾挂周边的管线或者其他工件。这类结构的设计核心是在保证承载强度的前提下，最大化提升装配与维护的便捷性，同时降低配套铸件的加工要求，对于小批量定制的倾斜类铸件来说，不用为每个铸件单独设计一体式吊耳，通过标准化的可拆卸负载环组件就能满足不同规格铸件的吊装承载需求，大幅缩短非标工装的设计周期。
