汽修作业用立式单柱举升设备结构

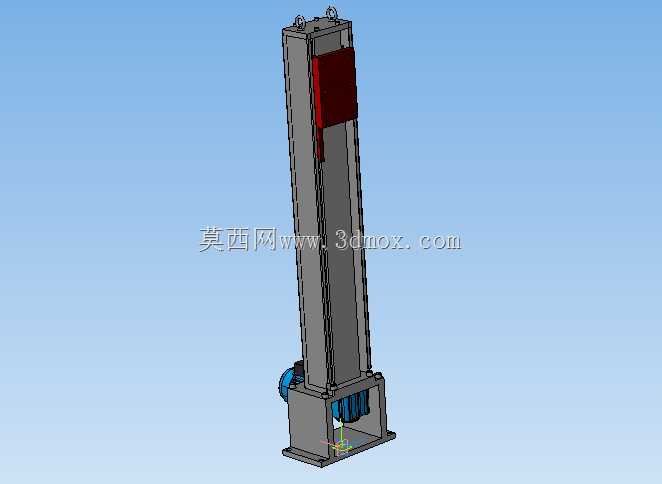

　　在商用车维保、汽修厂固定工位的天桥式作业场景里，这类立式单柱举升结构常被用于支撑作业平台的垂直升降动作，区别于常见的双柱、剪式举升设备，它的占地投影更小，适合沿车间墙体或者天桥立柱旁布设，不会过多占用车辆通行的通道空间。从结构设计逻辑来看，底部采用方形法兰安装座，安装时需要在硬化混凝土地面做预埋螺栓固定，安装边界要预留侧边驱动组件的检修空间，底座上方的立柱主体采用矩形截面的型材焊接框架，内部布置滑动导轨副与传动链组，侧边外露的驱动单元集成了动力输入与制动组件，不需要额外开挖地坑，对现有车间的地面改造要求更低。滑动载台部分沿着立柱导轨做垂直往复运动，载台侧面设置有耐磨滑块与导向轮组，抵消升降过程中的偏载力矩，避免载台出现卡滞或者晃动，

　　载台的连接端面可以直接固定作业天桥的走道平台，也可以根据工位需求加装防护栏、工具挂板等附属结构。设计时重点考虑了偏载工况下的结构刚度，立柱框架的内部加装有横向加强筋，在最大伸出高度下，载台的端面跳动量控制在维保作业允许的范围内，不会因为平台晃动影响作业人员的操作安全。驱动部分的布局特意设置在立柱侧下方，既方便日常维保的时候检查传动部件的磨损情况，也能避免作业过程中工具、油污掉落砸损动力组件，传动链的张紧机构布置在底座内部，不需要拆解立柱主体就能完成张紧度调整。这类设备的升降行程适配常规汽修天桥的作业高度要求，安装时需要保证立柱的整体垂直度，导轨面的直线度公差要控制在合理区间，否则会大幅提升滑动副的磨损速度，缩短设备的整体使用寿命。

　　不同于大吨位的整车举升机，这类结构主要承载作业人员与随身工具的重量，因此在轻量化设计上做了优化，立柱的板材厚度在满足刚度要求的前提下尽可能降低，减少整体材料用量，同时底座的安装孔位做了通用化设计，适配多数现有汽修车间的地面固定条件，不需要重新定制安装基座。
