电梯型材框架焊接组装结构

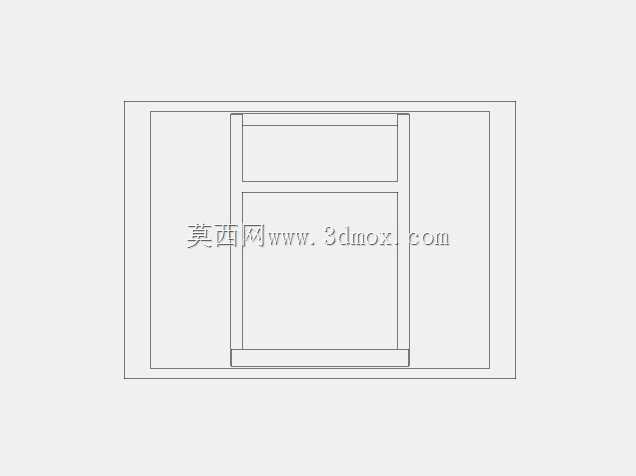

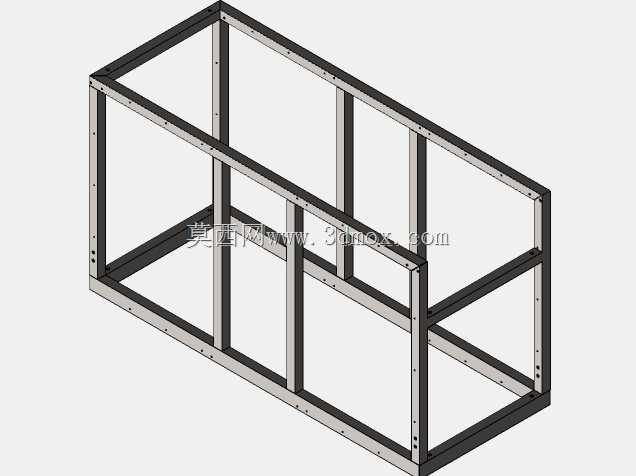

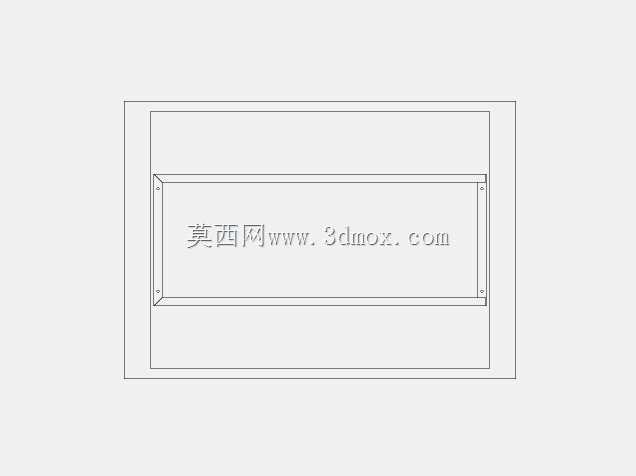

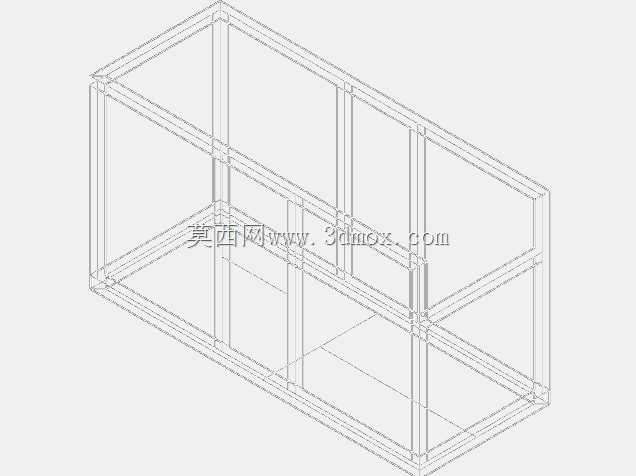

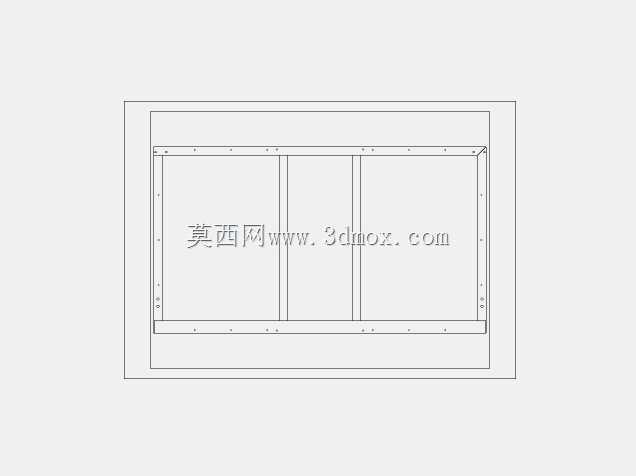

　　该框架结构主要应用于电梯配套的型材承载机架场景，作为电梯内部构件安装的基础承载基体，日常使用中需要承担电梯轿厢配套电气元件、装饰面板以及运行过程中传递的部分动载荷，是电梯组装环节中核心的支撑类构件。从结构设计逻辑来看，整体采用矩形方管作为主受力型材，通过分段拼接焊接的方式组成双层三仓的长方体框架结构，纵向设置四根通长主立柱作为主要的竖向承载构件，横向在框架的顶部、中部、底部分别设置整圈围合的横梁，将竖向载荷均匀传递到各根立柱上，同时在框架内部沿长度方向均匀设置三根竖向分隔梁，将框架内部分隔为三个独立的安装仓室，既可以提升框架整体的抗扭刚度，避免长跨度横梁在载荷作用下出现挠曲变形，也能为不同的安装部件提供独立的固定点位，

　　适配不同尺寸电气元件、管线的安装需求。框架的所有型材连接位置均采用满焊工艺处理，焊接后对焊道进行打磨整平，保证框架整体的平面度与形位公差，避免后续安装面板时出现缝隙不均、装配错位的问题。在安装边界设计上，框架所有朝外的型材面上都预先加工了等间距的安装螺纹孔，孔位沿型材长度方向均匀排布，不需要现场二次钻孔即可直接通过螺栓固定外装饰面板、内部安装导轨以及电气元件安装板，大幅减少现场装配的工作量。框架的底部预留了与电梯底盘连接的固定孔位，孔位尺寸匹配通用电梯底盘的安装螺栓间距，顶部预留了与电梯上部结构连接的定位孔，安装时可以直接通过定位孔完成快速对位，降低安装调试的难度。从尺寸适配性来看，

　　整体框架的长宽高比例适配常规中小型电梯的侧部安装空间，不会占用过多轿厢内部的有效使用面积，同时框架的型材壁厚经过载荷校核，能够承受额定载荷下的静压力以及电梯启停过程中的冲击载荷，长期使用不会出现结构变形、焊缝开裂的问题。框架中部的横向分隔梁将整体结构分为上下两层安装空间，上层可以布置电梯的控制模块、信号传输元件，下层可以布置电源模块、配重相关构件，分层布置的方式也方便后续的检修维护，不需要拆解整体框架即可完成不同仓室内元件的更换调试。
