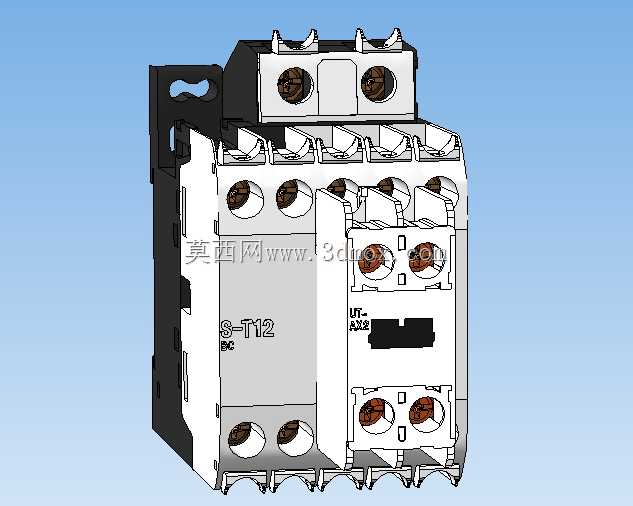

带UT-AX2附加接线板三菱S-T12C接触器

　　在低压配电与工业控制回路的搭建场景中，这类带附加接线板的接触器是小功率负载通断控制的核心执行元件，常见于机床控制回路、小型自动化产线的电机启停回路、楼宇配电的风机水泵控制回路中，承担着频繁通断主回路、配合辅助触点实现逻辑互锁与信号反馈的作用。这款适配UT-AX2附加接线板的三菱S-T12C接触器，在设计上充分考虑了柜内布线的便捷性，主回路接线端与附加辅助接线端分层排布，避免了多根导线接入时的互相干涉，即便是在柜内布线空间紧凑的场景下，也能快速完成接线作业，减少接线错误的概率。从结构设计来看，本体采用模块化拼接思路，附加接线板无需额外打孔固定，直接通过本体侧面的卡扣结构即可完成装配，拼接后整体结构紧凑，

　　不会额外占用过多的DIN导轨安装空间。主触点部分采用银合金触头材质，能够承受AC-3使用类别下12A额定工作电流的频繁通断，抗熔焊性能与耐电弧磨损表现都能满足常规工业场景的使用需求。安装边界方面，本体适配标准35mmDIN导轨安装，也支持通过背部的安装孔采用螺钉直接固定在安装板上，本体宽度控制在45mm以内，加装UT-AX2附加接线板后整体深度仅比原接触器增加12mm，不会与柜内相邻的断路器、继电器等元件产生安装干涉。接线端子的排布充分考虑了走线合理性，主回路进线端位于本体上部，出线端位于下部，附加接线板的辅助触点端子分上下两层排布，与主回路端子保持足够的电气间隙，即便采用多股软线配合冷压端子接线，

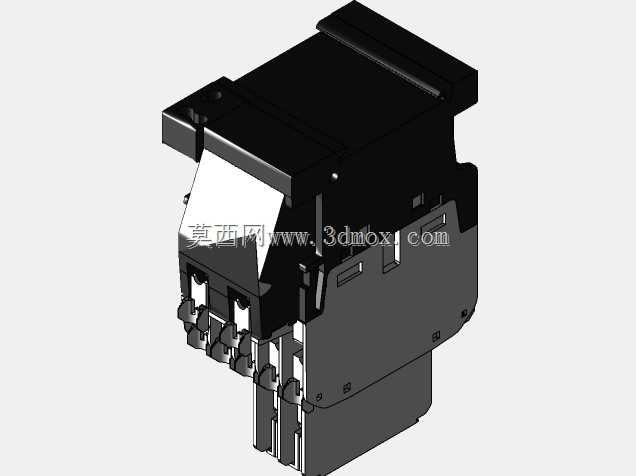

　　也能保证不同电位端子之间的爬电距离满足低压电器的安全规范。在实际选型应用中，这类带附加接线板的接触器尤其适合需要额外扩展辅助触点数量的控制场景，无需单独外挂独立的辅助触点模块，一体化的附加接线板结构能减少柜内的零散部件，提升整柜装配的整洁度，同时降低后期运维时触点模块松脱的故障概率。建模过程中对卡扣结构、端子内部的接线腔尺寸、触头支持件的运动行程都做了1:1还原，能够直接用于电气柜的三维布线仿真，提前验证布线时的折弯半径、端子接线空间是否满足施工要求，避免实际装配时出现接线空间不足、元件干涉等问题。
