直径65mm电缆动力链垂直张紧装置

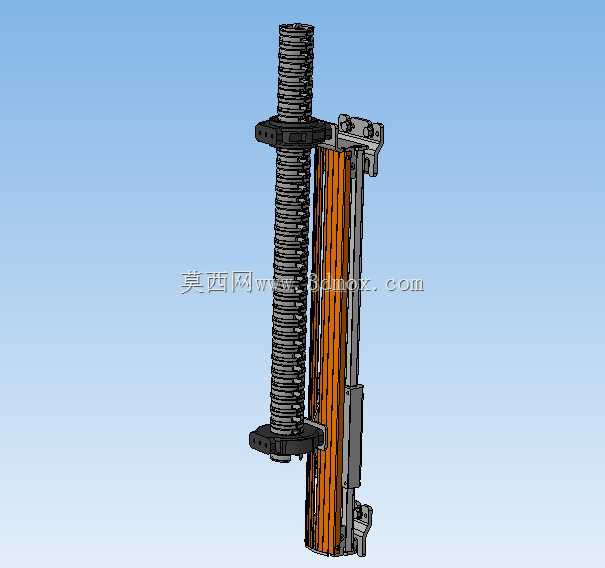

　　在长行程垂直移动的自动化设备、立式仓储提升单元、龙门升降作业台这类需要随动布设线缆、柔性动力输送链的场景里，线缆或动力链的垂向冗余松弛是很容易被忽略的故障点——一旦垂度过大，运动过程中链体就可能出现剐蹭设备框架、卡滞导向槽、局部弯折应力集中导致线缆外皮破损甚至芯线断裂的问题，这款适配直径65mm规格的垂直张紧结构，就是专门针对这类垂向布线场景做的张紧补偿方案。从结构设计逻辑来看，这套装置没有采用复杂的弹性张紧结构，而是依托立式导向立柱做滑动张紧载体，带导向滑块的张紧支架套在立式齿形导杆上，配合侧边平行布置的导向轨约束滑动自由度，张紧轮组直接卡接在动力链或电缆的外侧，依靠滑动副的自重配合可调阻尼结构，

　　实时补偿动力链在上下往复运动过程中产生的长度变化，不管是设备上行时链体被向上牵引，还是下行时链体随动下放，张紧支架都能顺着导杆上下滑移，始终给链体施加恒定的垂向张紧力，避免出现局部堆链、松脱晃荡的情况。做结构选型的时候要注意安装边界的预留，这套装置的导杆总长度需要匹配设备的垂向行程，通常要比最大行程多出15%左右的余量，给张紧滑块预留足够的滑移行程，避免滑块运动到上下极限位置出现硬碰撞；侧边的导向轨安装时要保证和主齿形导杆的平行度公差控制在0.2mm/m以内，否则滑块滑动过程中会出现卡滞，导致张紧失效。张紧轮的槽型是专门适配65mm外径的链体或电缆做的仿形设计，接触面做了圆角过渡，

　　不会在长期张紧过程中磨破线缆外皮或者刮伤动力链的链板，固定安装座采用分体式锁紧结构，可以直接固定在设备的立式安装基面上，不需要对原有设备框架做大规模的改造，适配性很强。实际应用中，这类张紧装置不需要额外配置动力源，完全靠机械结构实现随动张紧，后期维护只需要定期给导向滑动面加注润滑脂，检查张紧轮的转动顺滑度即可，相比弹簧张紧、配重张紧的方案，整体结构更紧凑，占用的横向安装空间更小，尤其适合安装空间局促的立式设备内部布线场景，能有效提升随动线缆和动力链的使用寿命，减少因布线松弛导致的设备停机故障。
