扁平碎屑工况用通信跨线过渡架结构

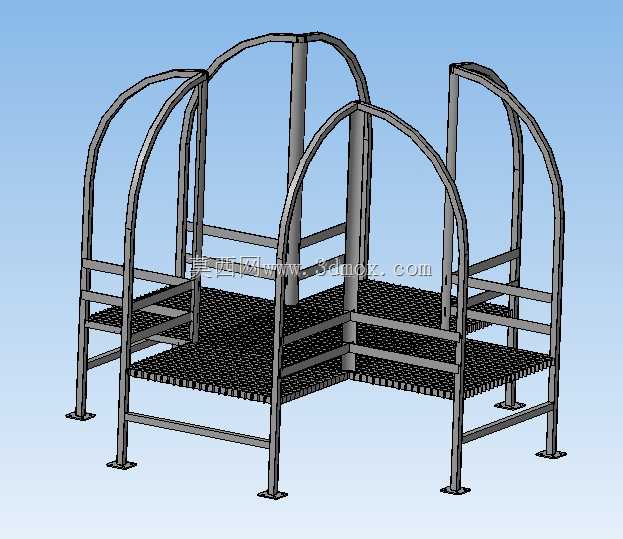

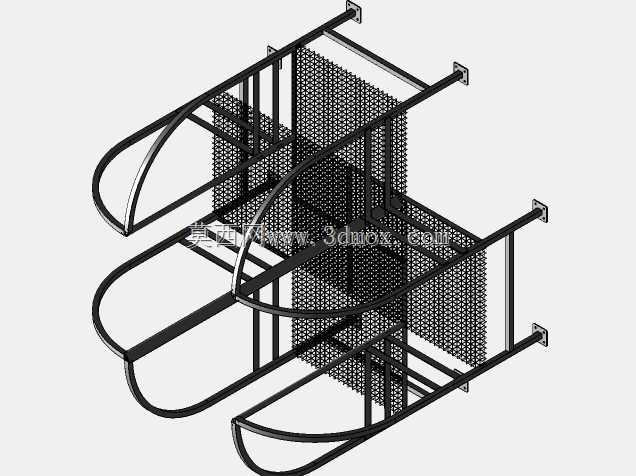

　　这类过渡架主要应用在工矿厂区的扁平碎屑作业区域，解决地面管线、设备排布密集时，通信线缆、运维人员跨区域通行的走线与过人需求，避免地面通行踩踏线缆、被散落碎屑剐蹭线路的问题，同时给运维巡检提供稳定的架空通行路径。从结构设计来看，整体采用分体式拱形框架拼接思路，四组拱形立柱作为主要承力构件，立柱底部带方形安装脚板，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时不需要额外做复杂的预埋基础，适配厂区现有硬化地面的改造需求。框架的横向连接采用多道横撑分层布置，最下层横撑距离地面预留足够的净空高度，可满足地面小型转运设备、管线的排布通过，不会干涉地面原有设备的运维与物料转运。走台面板采用防滑网格板铺设，

　　网格的开孔尺寸刚好可以让落在台面上的扁平碎屑自然漏下，不会在台面积攒造成行走打滑，同时网格结构自重较轻，能降低整体框架的承重负荷，减少立柱的受力载荷。拱形的顶部框架设计一方面是提升整体框架的抗侧向形变能力，相比直顶框架，拱形结构在受到侧向磕碰、风压时能更好地分散应力，避免框架局部变形；另一方面拱形的圆弧过渡没有尖锐棱角，能避免人员通行时磕碰受伤，也不会剐蹭到跨架布设的通信线缆外护套。两组架体呈直角拼接的布局，可适配厂区通道转角处的跨线需求，不需要额外定制转角连接件，现场安装时直接对齐拼接位的螺栓孔即可完成组装，安装效率更高。设计时充分考虑了现场的安装边界，立柱的排布间距控制在常规运维人员双人并行的宽度范围内，

　　走台边缘预留了护栏安装位，可根据现场安全需求加装侧部护栏，防止人员踏空。框架的所有杆件均采用常规型材焊接成型，没有特殊定制的异形构件，后期维护更换杆件时可直接采购标准型材加工替换，降低运维成本。在通信线缆布设方面，拱形立柱内侧预留了扎带固定点位，可将通信线缆沿立柱内侧、横撑位置规整固定，避免线缆悬空晃荡，同时架空的布设方式能让线缆远离地面的积水、碎屑磨损，延长通信线路的使用寿命。整体结构的承重设计满足日常运维人员携带工具通行的载荷要求，不会出现走台下陷、框架晃动的问题，适配工矿厂区长期稳定使用的需求。
