输送机配套转角压紧式气动夹持机构

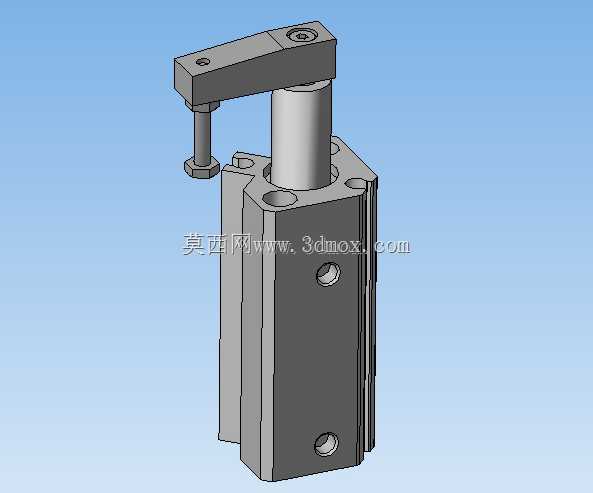

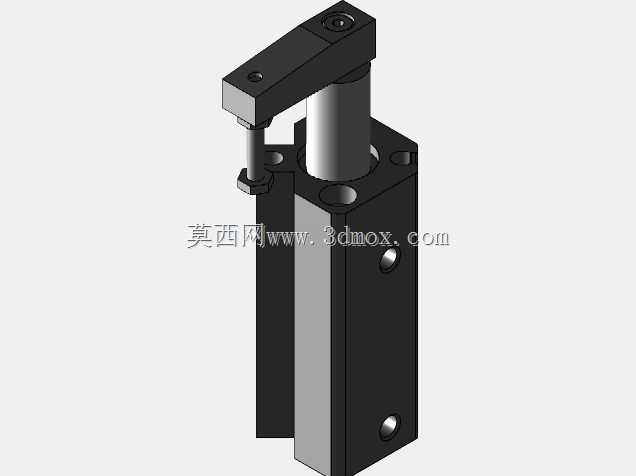

　　这类转角压紧式气动夹持件，是输送线工位旁最常用的工件固定执行元件，多布置在倍速链、辊筒输送机的定位工位侧方，当载具带着工件抵达工位、顶升机构将工件抬离输送面后，这类夹具就会完成压紧动作，避免后续装配、检测、打标工序中工件出现位移偏差。和普通直线下压气缸不同，这款夹持机构采用转角下压的动作逻辑，活塞杆先完成90度回转，再向下伸出完成压紧，这种设计最大的优势是不会干涉工件的上下料路径——输送线上下料时，压臂会回转到缸体侧方，留出完整的工件通行空间，不需要额外给夹具预留避让工位，能大幅压缩工位的整体占地尺寸。从结构设计来看，缸体采用方形截面的硬质铝合金本体，侧面预留了两个标准安装孔位，既可以从缸体底部穿螺栓直接固定在工位安装板上，

　　也可以通过侧面孔位搭配安装支架做侧装，适配不同输送线的机架布局。压臂的长度经过匹配设计，压紧端的螺栓带防滑压头，压紧力可以通过气源压力在合理区间内调节，既可以压紧薄壁塑料件不会造成压痕，也能满足金属机加工件的夹持刚性要求。设计这类夹持机构的三维模型时，首先要明确安装边界：缸体的宽度、安装孔的孔距要和常用的安装型材槽距匹配，避免出现安装时孔位对不齐的问题；其次要把动作行程的两个极限位置做明确的运动仿真校验，确认压臂回转过程中不会和周边的挡停机构、顶升板、检测传感器产生干涉，很多新手设计时容易忽略回转过程的空间预留，现场调试时才发现压臂会刮到载具，不得不返工修改安装支架。另外压臂的压紧点位置要做可调设计，

　　这款模型里压紧螺栓是螺纹连接结构，可以根据不同工件的高度微调下压行程，不需要更换整个压臂就能适配一定尺寸范围内的工件，在多品种小批量的输送线场景里，这种可调属性能大幅减少换型的调整时间。缸体上的气路接口采用标准内螺纹接口，可以直接搭配快插接头连接气管，不需要额外做转接件，气路走线可以顺着缸体侧面的型材槽布置，不会外露杂乱的管线影响设备外观。这类夹具的压紧力输出稳定，动作响应速度快，相比手动夹紧结构能完全适配自动化输送线的节拍要求，不需要人工操作就能完成全线的自动夹紧松开动作，在3C电子装配、小家电组装、汽车零部件输送线里都有非常广泛的应用，建模时还原的安装尺寸、动作行程细节，能直接给做输送线布局的工程师提供选型参考，不用反复核对样本参数就能直接把模型调入装配体做干涉检查，减少设计阶段的出错概率。
