平顶屋面作业防护栏杆段结构设计

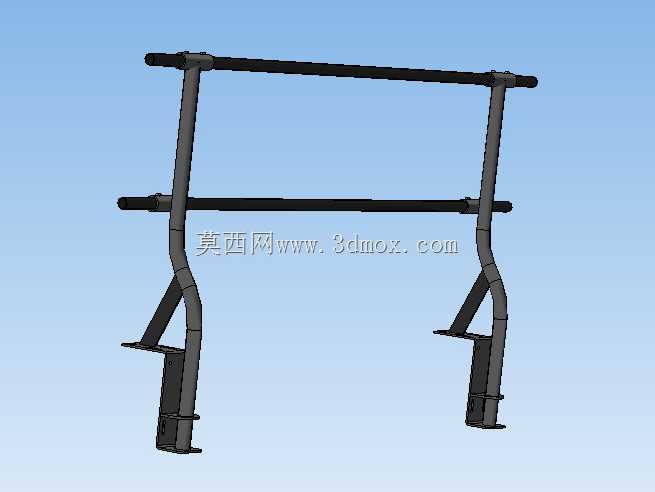

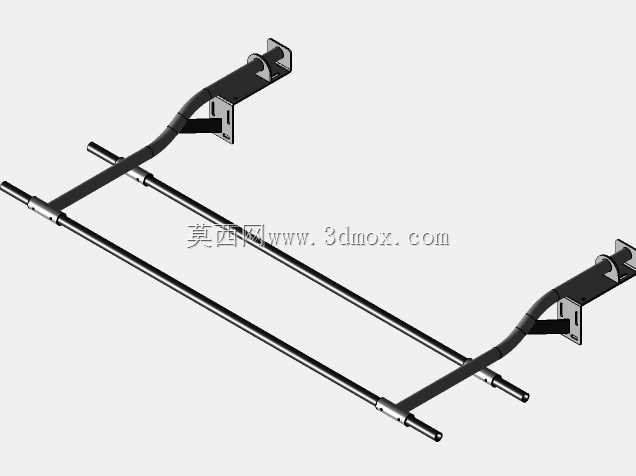

　　这款平顶栏杆段主要应用于平屋顶临边、屋面检修通道、设备运维作业区域的安全防护场景，是屋面安全防护体系里的标准化分段构件，日常运维作业中，作业人员在屋面开展设备巡检、防水修缮、附属设施维护等工作时，该构件可通过连续拼接形成完整的临边防护屏障，避免人员失足坠落，同时也能对屋面边缘的小型工器具滑落起到阻挡作用。从结构设计来看，该栏杆段采用双横杆搭配双侧弯形立柱的结构形式，上下两根平行横杆分别承担不同的防护作用，上部横杆高度匹配临边防护的腰部阻拦高度，可在人员失稳时提供有效支撑阻拦，下部横杆靠近安装基面位置，能够阻挡小型工具、配件滚落至屋面下方，降低高空坠物风险。立柱部分采用折弯成型的异形截面构件，底部设置带安装孔的固定支座，

　　安装时可通过膨胀螺栓直接与屋面混凝土结构压顶固定，无需额外焊接作业，适配装配式快速安装的施工需求，立柱中段的折弯结构一方面可以避让屋面边缘的防水收边、排水檐口等凸起结构，保证安装贴合度，另一方面通过折弯形成的结构加强筋效应，提升立柱整体抗侧向冲击的能力，避免受外力撞击时出现根部变形。设计过程中充分考虑了屋面户外使用的工况，构件连接节点均采用抱箍式紧固件连接，横杆与立柱的连接位置无需现场打孔，可根据现场安装的实际误差微调横杆的伸出长度，适配不同分段长度的拼接需求，相邻栏杆段拼接时，横杆端部可直接通过配套连接件对接，保证整体防护面的连续性，不存在防护缺口。从安装边界来看，该栏杆段单组的横向覆盖长度适配常规屋面防护的分段模数，

　　双侧立柱的安装孔位间距预留了足够的操作空间，安装时无需破坏屋面原有防水层的整体结构，固定支座的压接面积经过核算，可保证在常规风荷载、人员倚靠荷载作用下不会出现倾覆、移位，立柱底部的支座还预留了防水密封垫片的安装位，安装完成后可在支座周边打密封胶封堵，避免固定螺栓位置出现屋面渗水问题。整体构件采用金属材质成型，表面做防腐涂装处理，可耐受屋面长期日晒雨淋的户外环境，减少后期运维的防腐维护工作量，结构上没有多余的装饰性设计，所有截面形状、连接位置均围绕安装便捷性、结构可靠性、防护有效性三个核心需求设计，没有冗余结构，既控制了构件自身重量，方便人工搬运安装，又能满足临边防护的结构强度要求，在实际项目应用中，可根据屋面的轮廓走向，搭配转角段、端部收头段等配套构件，形成完整的闭合防护体系。
