平屋顶公用设施跨接防护过渡架结构

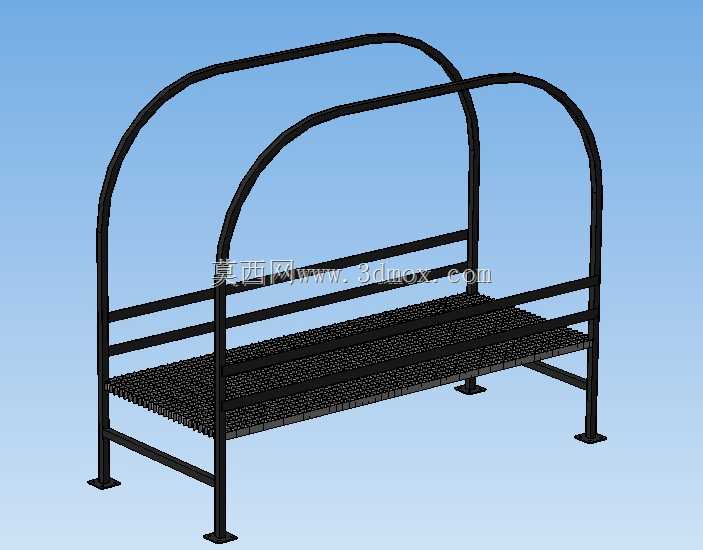

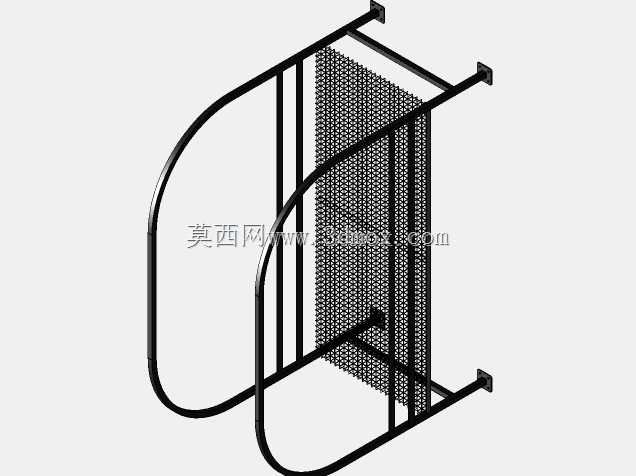

　　这类过渡架主要应用于民用建筑平屋顶场景，当屋面排布有通讯线缆、弱电管线、小型设备连接管线时，可作为管线跨接的承托与防护结构，避免管线直接平铺在屋面防水层上，减少长期踩踏、日晒老化对管线和屋面防水层的损伤，同时也能为屋面检修作业人员提供清晰的管线避让标识，防止巡检过程中绊挂管线引发安全隐患。从结构设计来看，整体采用圆管弯折成型的主拱架作为支撑主体，双拱平行排布的形式既保证了纵向的结构稳定性，也预留了足够的下部穿管空间，拱架弧度经过测算，既不会因为弧度过高增加风阻影响屋面抗风性能，也不会因为弧度过低压缩下部净空导致管线排布受限。架体中部设置的多层横向连接杆件，一方面用于拉结两侧拱架，提升整体框架的抗扭性能，避免单侧受力时架体出现变形，

　　另一方面也可作为管线分层排布的承托位点，不同类型的弱电、强电管线可以分层固定，减少不同线路之间的信号干扰。底部的承载平台采用网孔板结构，相比实心板材，网孔结构可以快速排走屋面积水，避免平台区域长期积水腐蚀构件，同时网孔的镂空设计也能降低整体风荷载，在沿海多风区域的屋面上使用时，可大幅降低强风天气下架体被掀翻的风险。架体底部设置的方形固定支座，是专门针对屋面安装场景设计的，安装时可通过膨胀螺栓直接固定在屋面结构层上，支座与屋面接触的面积经过放大，可分散架体及上部管线的重量，避免局部压强过大破坏屋面保护层。设计过程中充分考虑了屋面安装的边界限制，整体宽度适配常规屋面检修通道的预留尺寸，不会占用过多屋面通行空间，

　　架体总高度控制在成年人膝部到腰部之间，既满足下部穿管的净空要求，也不会遮挡屋面排水口、通风帽等其他附属设施的正常使用。构件连接节点均采用满焊处理，焊后做整体喷塑防腐处理，适配屋面长期暴露在日晒雨淋环境下的使用需求，无需频繁做防腐维护。在实际排布时，可根据管线的跨接长度，将多组架体沿管线走向连续拼接，形成连续的管线防护通道，遇到管线转角位置时，还可调整拱架的排布角度适配走向，无需额外定制异型构件，现场安装的适配性较强。
