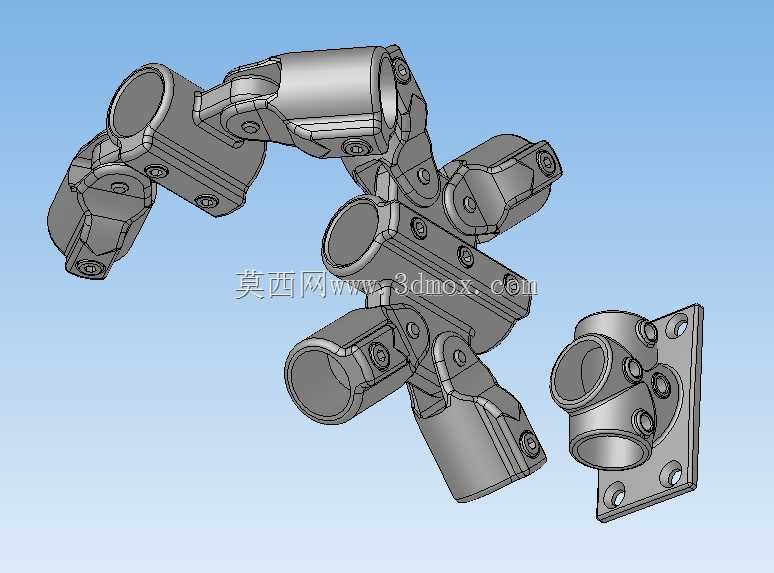

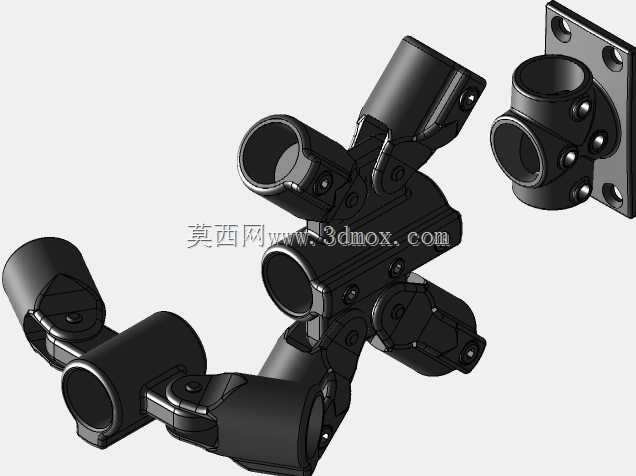

1英寸管路多向连接固定支架组件

　　这套1英寸管架支架组件，主要面向模块化管路搭建、工业设备管线排布、工装框架快速组装场景设计，可适配外径1英寸的标准圆管，实现多方向管路的交汇固定与角度调整，在生产线旁的气路排布、小型设备的防护栏搭建、检测工位的物料管路支撑场景中都能直接适配使用。整套组件包含多组铰接式管夹与一个墙面/安装面固定基座，铰接结构的管夹单元可绕连接轴做一定角度的转动调整，能根据现场管路的实际走向灵活调整夹持角度，无需额外定制弯管接头，大幅降低现场改管的加工成本。设计过程中优先考虑了安装便捷性，每个管夹单元采用对开式抱合结构，通过侧面的紧固螺丝实现对圆管的抱紧固定，安装时无需从管路端部穿套，可在管路任意位置完成装夹固定，适配已铺设完成的管路改造场景。

　　固定基座采用带安装孔的法兰式结构，四个安装孔位呈对称分布，可通过螺栓固定在设备立面、墙面、型材框架表面，作为整个管架结构的固定受力点，基座上同样集成了同规格的管夹接口，可直接夹持1英寸圆管，与其余铰接管夹单元配合，实现从固定面出发的多方向管路延伸。从安装边界来看，单组铰接管夹在抱紧管路后，径向突出尺寸控制在合理范围，不会占用过多周边安装空间，相邻管夹单元的转动角度互不干涉，可实现水平、垂直、倾斜等多方向的管路交汇固定，铰接位置的连接面做了防滑齿结构，螺丝锁紧后可避免管夹受力后发生角度偏转，保证管路固定后的稳定性。管夹的内孔直径严格匹配1英寸圆管的外径公差，抱紧后不会出现管路松动、滑移的问题，整套组件的受力结构经过优化，

　　可承受常规工业管路的自重与管路内流体的轻微冲击载荷，无需额外增加支撑点。在实际选型使用时，可根据管路的交汇数量灵活搭配铰接管夹的数量，无需整套使用，各单元之间通过标准的连接螺栓实现拼接，可适配两通、三通、四通甚至多方向的管路连接需求，相比传统的焊接式管架，这套支架组件可实现反复拆装复用，在需要频繁调整管路布局的试验工位、小批量生产线场景中，能大幅缩短管路调整的周期，减少现场焊接、切割的加工作业，降低安装过程中的安全隐患。
