三岛电气SD-T12与SRD-T9四极接触器结构

　　在低压配电与工业控制回路的选型与结构设计工作中，接触器是承担频繁通断负荷回路的核心执行元件，本次呈现的两款适配搭配的接触器结构，覆盖了常规动力回路与多极信号、辅助回路的控制需求，其中四极结构的SRD-T9可同时实现四路线路的同步分合，适配需要同时切断相线与中性线的配电场景，或是多回路联动的小型控制回路，避免单极分断带来的回路带电隐患。从实际应用场景来看，这类接触器常被部署在小型电机启停控制、照明回路集中分合、自动化设备的动力进线通断、低压配电箱的出线回路控制等场景，额定工作电流覆盖常规小功率负荷的通断需求，搭配对应的辅助触点模块还可拓展信号反馈、联锁控制等功能，满足不同柜型的安装适配要求。从设计思路上看，

　　两款接触器采用统一的安装尺寸基准，可并排卡装在标准35mmDIN导轨上，相邻安装时不会出现结构干涉，本体的接线端子排布采用上下分层设计，上端为进线端、下端为出线端，每个接线端子都配备了带压线框的螺钉紧固结构，可适配不同线径的铜芯导线，接线时无需额外压接端子即可实现可靠压接，避免导线松脱带来的接触不良、发热烧蚀问题。外形尺寸方面，本体的宽度、高度与深度都严格遵循常规低压接触器的安装边界，柜内布置时预留的接线操作空间、散热空间与同规格主流产品保持一致，无需重新调整柜内安装板的开孔与排布尺寸，替换现有同规格产品时可直接原位安装，降低改造成本。本体的外壳采用阻燃工程塑料材质，结构上设置了明确的分合状态指示窗口，

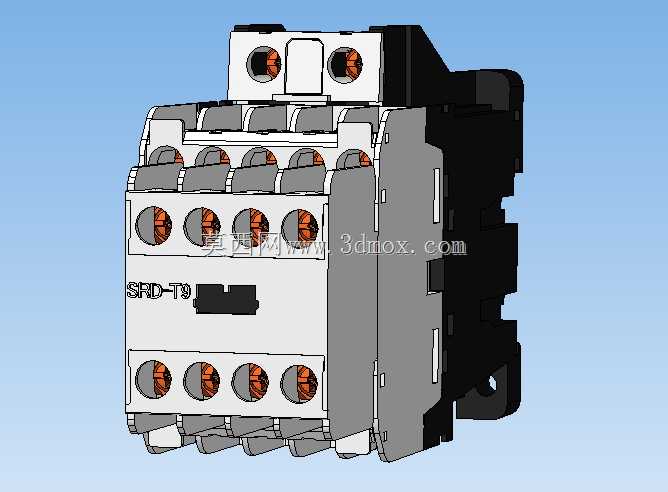

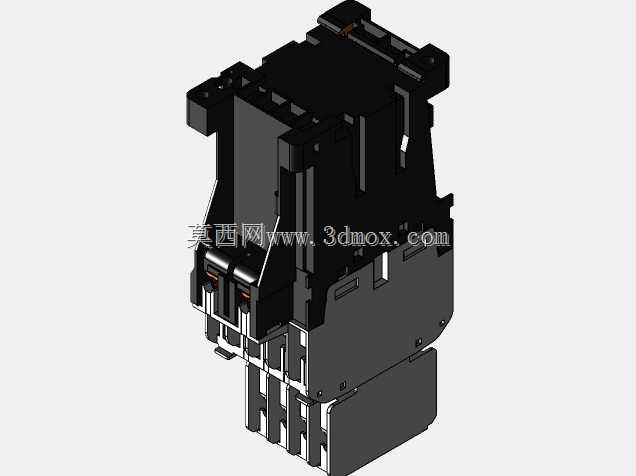

　　运维人员可直接通过窗口位置判断触点的分合状态，侧面设置的辅助触点安装卡槽可直接卡装配套的辅助触点模块，无需额外紧固件即可实现可靠固定，触点部分采用银合金材质，可承受频繁启停带来的电弧烧蚀，提升电气寿命。安装结构上，底部的导轨卡扣采用弹性扳扣设计，拆装时只需扳动卡扣即可快速完成本体在导轨上的固定与拆卸，无需借助额外工具，日常运维更换时操作效率更高，本体的散热槽顺着接线方向排布，在柜内空气流通时可带走触点分合产生的热量，避免长期工作时内部温升过高影响绝缘性能。在进行三维建模时，结构细节完整还原了接线端子的压线结构、导轨卡扣的弹性间隙、状态指示的位置尺寸、侧面拓展卡槽的配合公差，可直接用于低压配电柜的装配干涉检查、布线模拟，也可作为电气选型阶段的尺寸校核参考，帮助设计人员提前确认柜内布置的空间余量，避免实际安装时出现元件碰撞、接线空间不足的问题。
