YZ轴输送机传感器校准调整工装带转盘结构

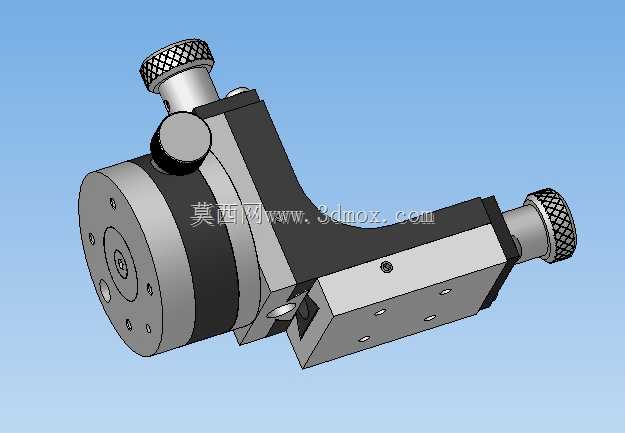

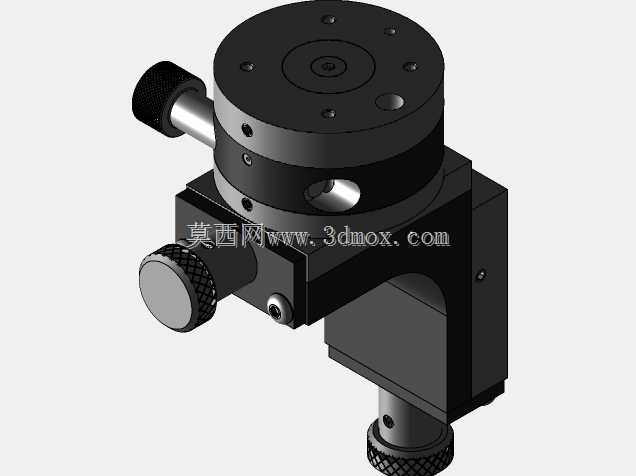

　　在自动化输送线的现场调试与后期运维环节，YZ轴方向的位置传感器校准一直是影响工位定位精度的关键工序，这套带转盘的调整工具正是针对该场景开发的专用工装，主要解决双轴输送设备上传感器安装位偏移、检测阈值偏差带来的工件到位误判、停位不准问题。从结构设计逻辑来看，工装主体采用分体式刚性基座，两个正交布置的调节臂分别对应Y轴与Z轴的微调行程，臂端的滚花调节旋钮采用大直径防滑设计，现场操作人员无需额外工具即可徒手完成微米级进给调节，旋钮内置的阻尼顶丝结构可在调节到位后自动锁止，避免设备运行振动导致的参数漂移。集成的转盘组件采用端面轴承承载，可实现360度周向回转，转盘侧面设置的锁紧拨钮可在任意角度锁止固定，满足不同安装朝向的传感器校准需求，

　　无需反复拆装工装即可完成多方向检测位的调整作业。安装边界方面，工装基座的底面设置有标准定位销孔与螺栓过孔，可直接适配输送机机架上预留的通用安装位，无需额外加工转接板，整体外廓尺寸控制在紧凑型范围内，不会与输送线上的工件托盘、传动链轮等运动部件产生干涉，适配多数中小型YZ轴输送工位的安装空间。功能特性上，工装的调节端预留有传感器快装卡槽，可兼容市面常见的漫反射式、对射式光电传感器以及接近开关的安装尺寸，卡槽内的弹性压片可快速固定传感器本体，调节过程中可实时观察传感器的反馈信号，配合转盘的回转功能可一次性完成传感器的检测距离、检测角度、响应位置三个核心参数的校准，相比传统采用塞尺、垫块反复试凑的调整方式，

　　可将单工位传感器校准时间压缩七成以上，同时避免人工反复拆装带来的安装面磨损问题。设计过程中充分考虑了现场工况的复杂性，工装所有外露金属部件均做了发黑防锈处理，调节螺杆采用耐磨合金钢材质，可适应车间内多粉尘、少量切削液飞溅的使用环境，长期使用不会出现调节卡顿、锈蚀锁死的问题，转盘的回转间隙控制在极小范围内，保证周向调整的重复定位精度，满足高精度输送工位的校准要求。
