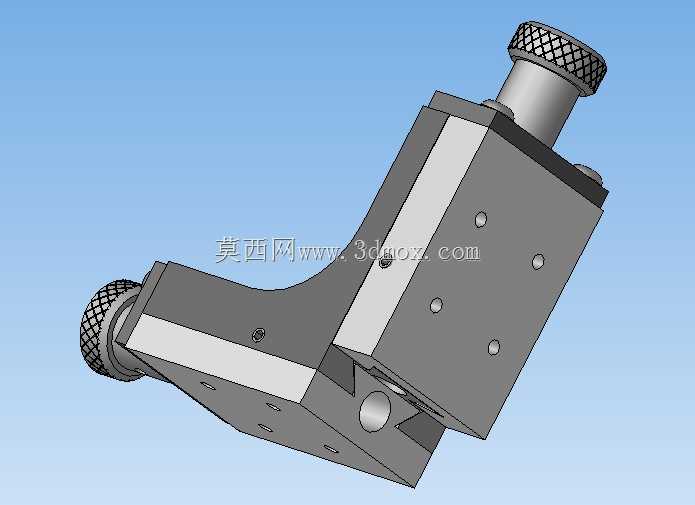

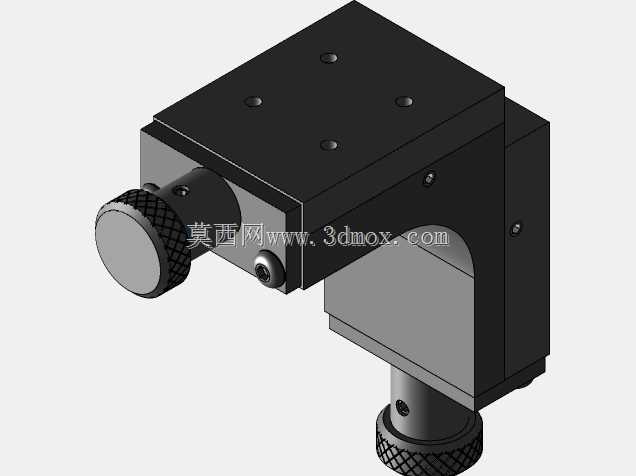

YZ轴输送机传感器位置精调工装

　　在物流分拣、自动化产线的皮带输送机运维场景里，光电、接近类传感器的安装位置偏差，会直接触发物料漏检、计数失准、工位误触发等连锁故障，常规调整依赖人工徒手拧动安装螺丝、凭肉眼对位，不仅单次调整耗时长，设备运行产生的振动还容易让调整后的传感器再次移位，这款YZ轴双向调整工装就是针对这类现场痛点设计的专用调校部件。从结构设计逻辑来看，工装采用双轴正交的滑台布局，两个调节端都配置了滚花旋钮，无需额外扳手类工具就能直接手动操作，滑台配合面做了研磨级的贴合处理，调节过程中不存在旷量，单轴的调节行程覆盖了输送机传感器日常调校的全部位移范围，既可以沿输送方向的垂直面做Y向高低位置微调，也能完成Z向的前后对位调整，

　　完全替代了传统安装支架上的长条腰孔调节方式，避免腰孔间隙带来的位置偏移问题。考虑到输送机现场多粉尘、偶有物料飞溅的工况，工装的滑动副做了内置防尘设计，调节螺杆部位没有外露的缝隙，长期使用不会因为粉尘卡滞导致调节阻尼变大，整体采用硬质铝合金材质做表面氧化处理，重量轻且具备足够的结构刚性，安装时可以直接固定在输送机的侧装型材支架上，安装孔位匹配行业通用的20、30系列铝型材槽宽，不需要额外做转接板加工。实际使用时，先将传感器固定在工装的前端安装位，锁紧初始固定螺丝后，通过两个正交的滚花旋钮分别调整两个轴向的位置，配合传感器的信号指示灯就能快速找到最佳检测点位，调整到位后旋钮自带的锁紧结构可以直接锁死位置，即使输送机长期运行产生持续振动，

　　传感器位置也不会发生偏移。工装的整体外形做了切角避让设计，不会和输送机的皮带边缘、侧边护板产生运动干涉，安装边界预留了足够的操作空间，即使在设备已经完成组装的狭窄安装位里，也能单手完成调节操作，不需要拆解周边的护罩结构。不同于通用型二维滑台，这款工装的调节阻尼做了针对性优化，既不会因为阻尼过小导致位置容易窜动，也不会因为阻尼过大让手动调节费力，每一圈旋钮对应的进给量匹配传感器调校的精度需求，不会出现微调时走过头的问题，能将传感器的检测位置误差控制在0.1mm以内，完全满足各类漫反射、对射式传感器的安装精度要求。
