CNC加工用自动定心台钳结构设计

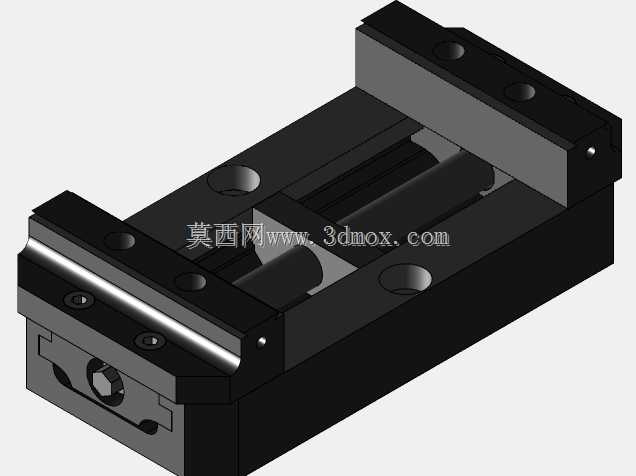

　　这款自动定心台钳主要面向五轴CNC加工场景设计，适配V510X这类常见五轴加工中心的工作台安装需求，在精密零件加工、多面体联动铣削工序中承担工件定位夹紧功能。不同于普通平口钳需要反复找正工件中心的操作逻辑，该台钳采用对向同步驱动的结构设计，两侧钳身可沿中部导轨做等距相向或背向移动，装夹工件时能自动将工件中心对齐台钳的定位基准，大幅减少多工序加工、多面加工时的找正辅助时间，尤其适合轴类、方块类对称零件的批量装夹作业。从结构设计逻辑来看，台钳主体采用分体式组合结构，底座设置有四个沉头安装孔，可直接通过T型螺栓固定在机床工作台的标准槽位上，安装孔的孔位间距匹配主流五轴机工作台的槽距参数，无需额外制作过渡转接板即可完成装夹固定。

　　钳身的滑动导轨采用矩形导轨结构，配合中部的双驱动螺杆实现同步传动，螺杆采用正反牙一体式设计，转动驱动端时两侧钳口的移动量完全一致，从机械结构上保证定心精度，避免单侧夹紧带来的工件偏移问题。钳口部分预留了标准的软钳口安装螺孔，使用者可根据加工工件的外形自行铣制适配的钳口型面，针对异形件、薄壁件的装夹需求，也可更换为定制钳口来增大接触面积，减少装夹变形。台钳的整体外形紧凑，闭合状态下的总高度控制在五轴加工的摆头安全行程范围内，不会在工作台摆动时与主轴头发生干涉，钳身两侧的让位槽设计也给刀具走刀留出了足够的空间，加工工件侧面时无需二次装夹抬升工件高度。在实际加工应用中，这类自动定心台钳常被用于五轴加工的首件定位、批量零件的快速换装，

　　相比传统手动平口钳，其重复定位精度可控制在0.02mm以内，能满足绝大多数精密零件的加工公差要求，同时对操作工人的找正技能要求更低，可有效降低数控班组的辅助工时占比。驱动端设置在台钳的侧部，采用标准内六角驱动接口，可配合扭矩扳手控制夹紧力，避免夹紧力过大导致工件变形或是夹紧力不足带来的加工窜动问题，底座的导轨面还设计有防尘刮屑结构，可阻挡加工过程中的切屑进入滑动副，延长台钳的维护周期与使用寿命。
