机用重型台虎钳夹持工装结构

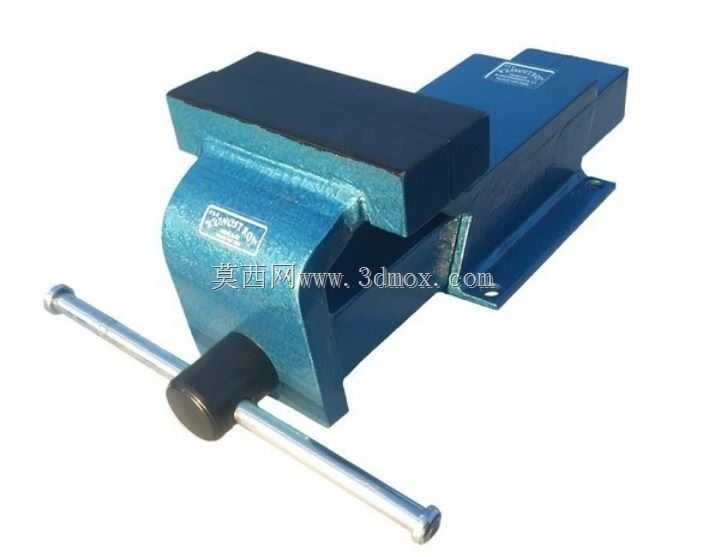

　　这款台虎钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，在常规台虎钳的结构基础上做了多处贴合一线使用的优化。从实际应用场景来看，这类虎钳多安装在钳工操作台、铣床、钻床的工作台面，承担工件锯切、锉修、钻孔、轻量铣削、零件装配时的夹持固定作用，是车间工位最基础也最高频使用的工装之一。

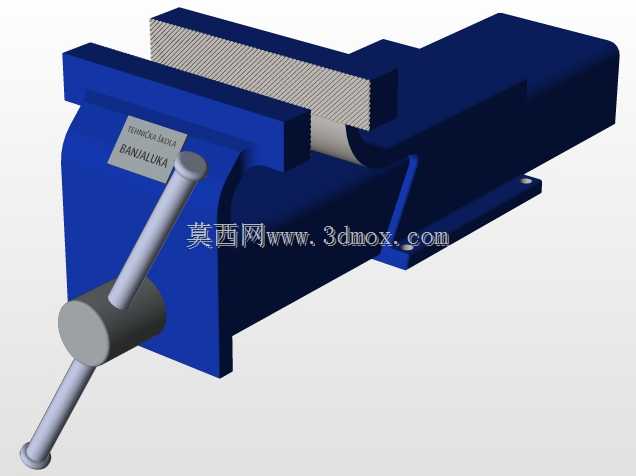

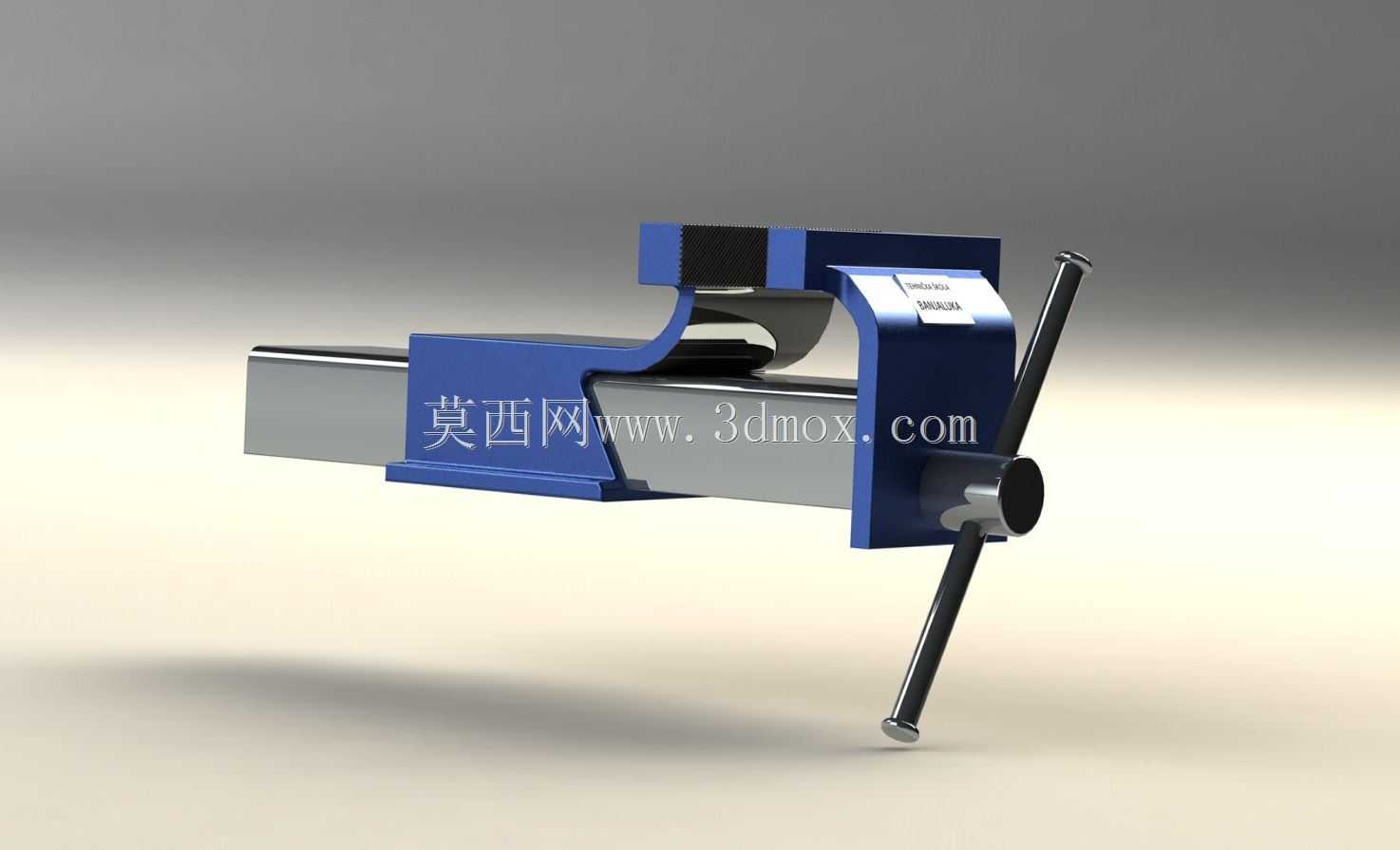

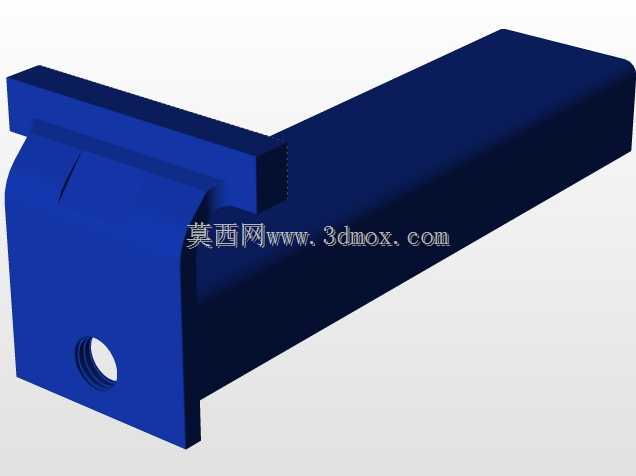

　　功能特性上，它采用固定钳身搭配活动钳身的丝杠传动结构，转动操作手柄即可带动活动钳身沿导轨方向平移，实现对工件的夹紧与松脱，钳身的导轨配合面做了加长设计，相比普通轻型台虎钳，夹持过程中活动钳身的晃动量更小，夹持同轴度更稳定，即使夹持不规则外形的铸件、锻件毛坯，也能保证夹紧力均匀分布，不会出现工件受力偏移的问题。钳口部位预留了可更换式钳口板的安装位，日常使用中钳口磨损后只需拆卸固定螺丝即可更换新的钳口板，无需整体更换钳身，大幅降低了长期使用的维护成本，钳口板表面的交叉齿纹设计，能在夹紧时嵌入工件表层，避免工件在钻削、锉削受力时出现打滑位移。

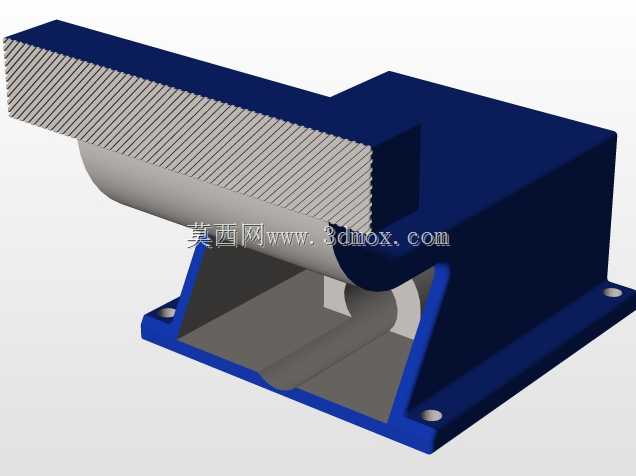

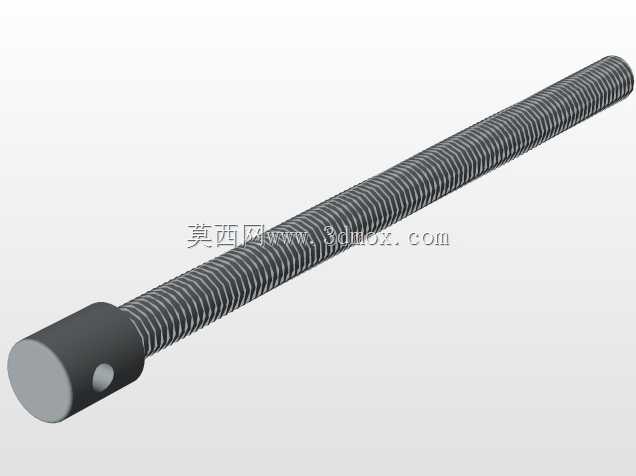

　　设计思路层面，这款虎钳没有做多余的装饰性结构，所有结构都服务于刚性与操作便利性：固定钳身底部设计了带安装孔的法兰底座，安装时可通过螺栓穿过安装孔将虎钳牢牢固定在工作台面，底座的安装孔位做了长圆孔设计，允许安装时微调虎钳的固定位置，适配不同工作台的预留安装孔距；丝杠的端部做了限位结构，避免活动钳身张开到最大行程时从钳身导轨上脱出，操作手柄采用穿杆式设计，需要更大夹紧力时可在手柄端套加力管延长力臂，适配大尺寸重型工件的夹紧需求，同时手柄在不使用时可自然下垂，不会占用工位额外的操作空间。

　　从安装边界与外形尺寸来看，这款虎钳的整体宽度控制在适配常规钳工工位的范围，钳身最大张开行程可覆盖绝大多数常规机加工零件的夹持尺寸，固定钳身的高度设计兼顾了操作时的手臂高度适配，操作人员站立操作时无需过度弯腰或抬臂，长时间进行锉修、装配作业时的疲劳度更低；钳身的活动导轨与固定钳身之间预留了润滑脂加注间隙，日常维护时只需定期在导轨配合面、丝杠传动面涂抹润滑脂，即可保证操作顺滑无卡滞，即使在车间多粉尘、多切屑的环境下，也能通过定期清理导轨缝隙的切屑维持稳定的操作手感。整体结构没有易损的复杂传动部件，所有受力部位都做了加厚处理，能承受敲击、重载夹持的工况，完全满足车间一线的高强度使用需求。
