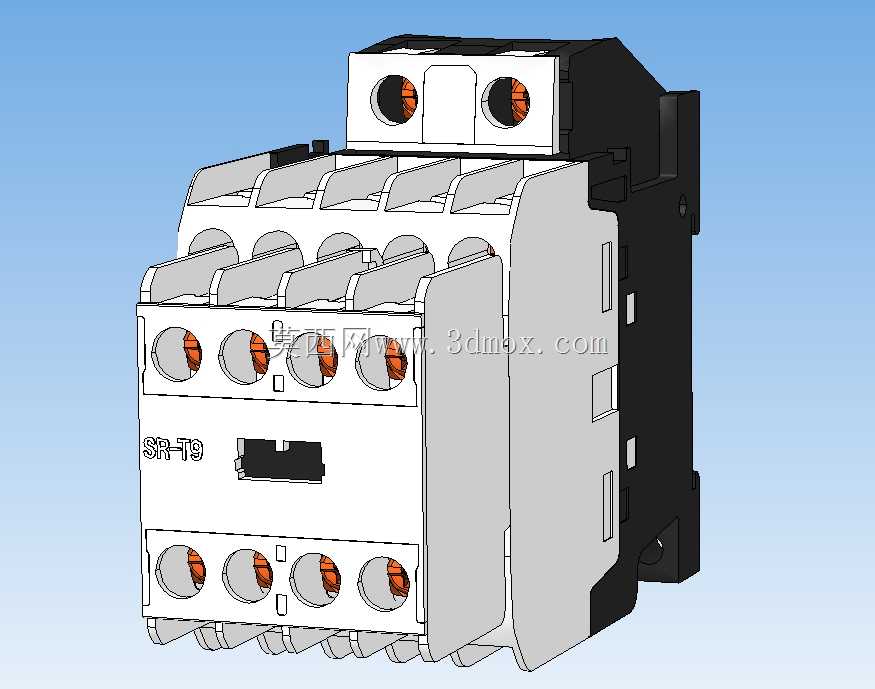

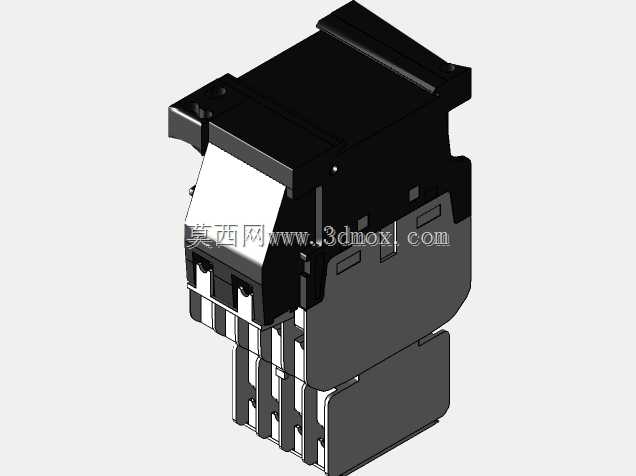

三岛电气S-T12搭配SR-T9四极接触器结构

　　这款组合式低压接触器结构，主要面向工业配电、小型设备控制回路的通断需求设计，在机床控制回路、小型生产线配电、民用建筑动力配电场景中都有广泛适配空间，核心作用是通过小电流控制信号实现主回路大电流负载的分合，同时四极结构可同时实现三相主回路加中性线的同步通断，避免三相断零带来的设备损坏风险。从结构设计逻辑来看，整体采用上下分层的布局，上部为辅助触头与接线端区域，下部为主触头腔体与安装基座，主回路接线端采用带压线框的螺钉接线结构，适配1.5-6平方毫米的多股铜芯导线，接线端的隔弧栅采用一体化注塑成型，每相接线位之间设置独立隔挡，避免分断时的电弧飞弧引发相间短路。侧面预留标准35mmDIN导轨安装卡扣，同时基座上设置两个φ4.

　　5mm的固定安装孔，既可以快速卡装在标准电气柜导轨上，也可以通过螺钉直接固定在安装板上，安装边界尺寸适配常规小型配电箱的元件排布间距，相邻元件安装时预留10mm散热间隙即可满足长期工作的散热需求。主触头区域采用银合金触点材质，可承载额定工作电流下的长期通电，分断时的灭弧室采用栅片灭弧结构，能够快速切割分断产生的电弧，缩短燃弧时间，提升触点使用寿命。辅助触头部分设置两常开两常闭的触点组合，可满足控制回路的信号反馈、联锁控制等常规需求，接线端标识清晰，采用模印字符标注回路编号，长期使用不会出现标识磨损脱落的问题。整体外壳采用阻燃PA66材质注塑成型，具备良好的绝缘性能与抗冲击能力，可在-5℃到+40℃的常规工业环境温度下稳定工作，

　　外壳表面设置的散热筋结构，可将触头工作产生的热量快速导出，降低内部腔体的温升。建模过程中严格还原了实物的装配间隙，接线螺钉的行程、卡扣的弹性变形空间都按照实际装配公差做了预留，可直接用于电气柜排布的干涉检查、配电系统的虚拟装配验证，也可作为低压电器教学演示的三维素材使用。
