重载拖车球式牵引耦合连接装置结构

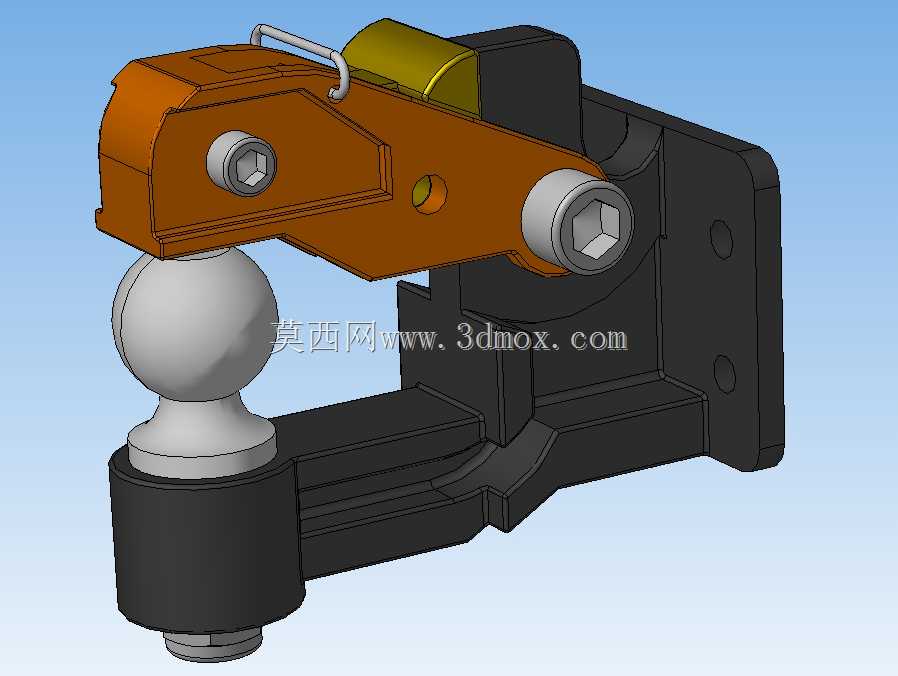

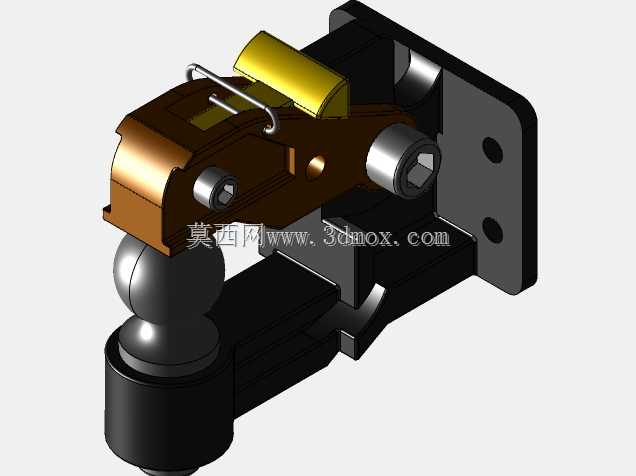

　　这类球式牵引耦合装置主要应用在拖挂式房车、轻型货运挂车、农用作业机具与牵引主机的挂接场景中，核心作用是实现牵引端与被拖挂端的可靠刚性连接，同时传递行驶过程中的纵向牵引力，还能适配挂接端在非铺装路面行驶时产生的上下、左右小幅摆动，避免连接部位出现应力集中断裂的问题。从结构设计来看，装置采用侧向锁止的摇臂式结构，主体安装基座为带加强筋的板式结构，预留了两个大规格内六角螺栓安装位，可直接固定在牵引车辆的后防撞梁或者专用牵引安装座上，安装面的平面度公差控制在0.2mm以内，保证连接后不会出现附加安装应力。下方的球头容纳座采用半包式结构，与标准50mm直径拖车球配合时，配合间隙控制在0.3-0.5mm，既保证挂接后转动灵活，

　　又不会因为间隙过大产生行驶异响。上方的锁止摇臂采用锻造合金钢材质的结构设计，摇臂与基座的铰接轴采用耐磨衬套配合，长期反复挂接使用也不会出现铰接位松旷，摇臂前端的锁止压块在闭合状态下会完全压合在拖车球的上半球面，配合下方的承托座将球头完全包裹在连接腔内，避免行驶过程中出现脱钩风险。摇臂上设置的弹簧式锁止提手，在锁止状态下会自动卡入基座的锁止槽内，需要脱开挂接时只需向上提起提手即可翻转摇臂完成脱钩操作，单人即可快速完成挂接与脱开作业。设计过程中充分考虑了安装边界的适配性，整体安装后突出安装面的纵向尺寸控制在180mm以内，不会过度影响牵引车辆的离去角，横向宽度控制在120mm范围内，不会与车尾的后踏板、尾灯等部件产生安装干涉。

　　结构上还预留了缓冲垫安装位，在承托座底部设置了橡胶缓冲块，当车辆起步、制动时，缓冲块可以吸收球头与座体之间的冲击载荷，降低金属部件之间的硬碰撞，既提升了挂接行驶的平顺性，也能延长整体结构的使用寿命。所有外露的连接螺栓都采用标准内六角圆柱头规格，日常维护时只需用常规内六角扳手即可完成拆装检修，不需要专用工具，适配户外作业场景下的维护需求。
