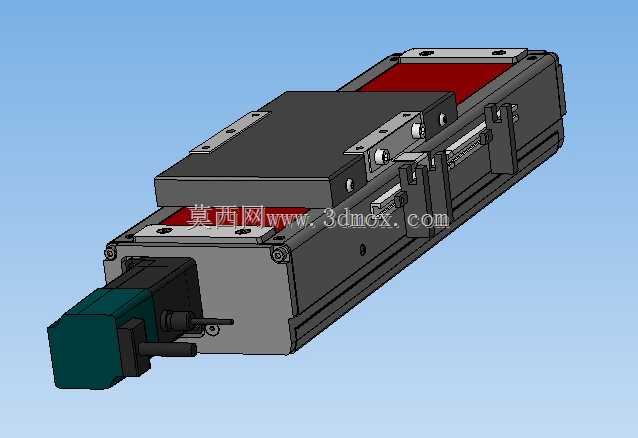

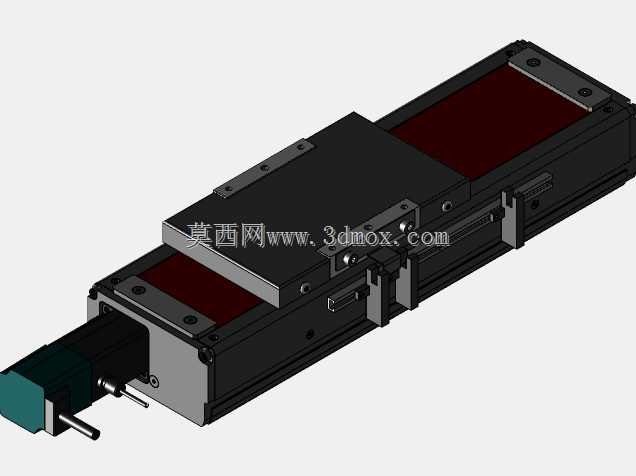

伺服驱动线性执行器XNTD10 BC-100W结构

　　这款伺服驱动线性执行器在3C电子装配、锂电电芯叠片、光伏组件串焊这类对重复定位精度要求严苛的产线场景中适配性极强，可直接作为点位搬运、精密压装、视觉检测工位的直线进给轴使用，替代传统气缸传动方案时，能实现多段速位置编程、推力可控的进给动作，避免气缸硬限位带来的工件磕碰损伤。从结构设计逻辑来看，驱动端采用侧装伺服电机的布局，通过同步带轮组将电机扭矩传递至内置的滚珠丝杠副，这种布局相比直连式结构能大幅压缩执行器整体长度，在设备内部安装空间局促的场景下优势明显，滑台部分采用双列直线导轨作为导向支撑，滑块与运动载台刚性连接，可承受一定的偏载力矩，适配载台上搭载夹爪、视觉相机、点胶阀等不同工艺负载的使用需求。

　　执行器的本体采用挤压铝型材作为基座，型材本身集成了传感器安装槽、拖链安装位以及侧边防护盖板的卡槽，装配时无需额外打孔加工，可直接通过型材槽内的T型螺母完成各附件的固定，大幅缩短现场装配的调试周期。两端的端盖处设计有机械硬限位块与原点传感器安装位，硬限位块采用聚氨酯缓冲材质，可在软件限位失效时吸收滑台的冲击动能，避免丝杠螺母与端盖发生刚性碰撞损坏传动部件。载台表面加工有标准间距的螺纹安装孔阵列，可适配不同规格的工装夹具安装，无需额外制作转接板。从安装边界来看，执行器的底部设计有直通式安装槽，可从型材底部穿入T型螺栓直接固定在设备安装面板上，也可通过两端的安装脚座完成侧装或倒装固定，不同安装姿态下导轨的预压载荷已在出厂装配时完成匹配，

　　倒装使用时不会出现滑块溜板的问题。传动部分的丝杠采用内循环滚珠结构，配合端盖处的双唇密封圈，可阻挡车间环境中的粉尘、切削液进入传动腔内部，延长日常维护的周期，同步带传动部分设计有可调节的张紧机构，长期运行出现皮带松弛时，只需松开电机安装板的锁紧螺钉调整张紧量即可，无需拆解整个执行器本体。在实际选型适配时，可根据产线的行程需求调整型材基座的长度，标准款的滑台运动重复定位精度可控制在±0.02mm以内，最大进给速度可达到1m/s，完全满足大部分中轻载精密传动工位的使用需求，载台侧方预留的拖链安装位可规整排布伺服电机动力线、编码器线以及载台上工装的气路、电路管线，避免管线随滑台运动时出现拉扯磨损的问题。
