三杆导向短行程气动执行缸结构设计

　　这款短行程三杆气动执行件，主要面向自动化产线中需要小行程精准推压、工位定位、轻载夹持的作业场景，在3C电子零部件装配工位、小型五金件压合工序、治具换位锁紧环节都有较高的适配性，相比普通单杆气缸，它自带的三根导向杆结构可以直接抵消活塞杆承受的径向偏载，不需要额外加装外置导向轴组件，能大幅缩减工位的整体安装空间。

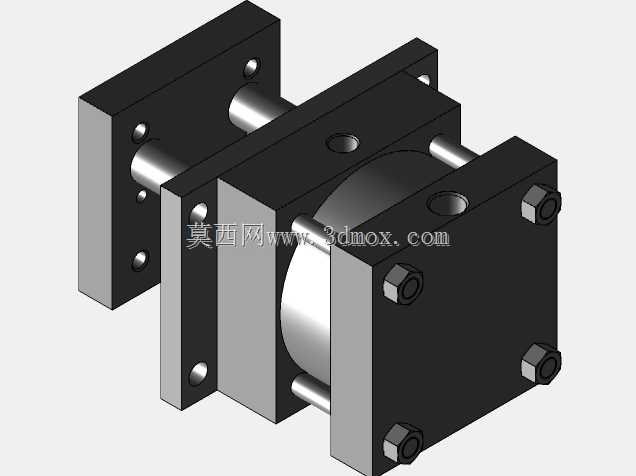

　　从结构设计逻辑来看，缸体采用上下双层板式承载结构，四根内六角螺栓将上盖板、缸筒密封段、中座主体锁紧为一体，三根导向杆呈三角分布贯穿中座导向孔，下端与底部安装法兰刚性连接，活塞输出端直接与中座联动，当压缩空气从缸体侧部的进出气口进入时，带动中座沿着三根导向杆做轴向直线运动，导向孔与杆体之间采用自润滑铜套配合，运动过程中无卡滞、侧倾量控制在极小范围内，适合对重复定位精度有要求的短行程作业。

　　安装边界方面，底部安装法兰设置了四个沉头安装孔，可直接通过螺栓固定在设备台板或治具基板上，中座的台面上也预留了对应的螺纹安装孔位，方便直接固定压头、定位块、夹爪等执行末端，不需要额外设计转接板。整体结构的外形轮廓方正，没有外凸的易磕碰结构，在密集排布的多工位转盘设备、狭小空间的内嵌式治具中安装时，不会和周边的传感器、管线、其他执行件产生干涉。

　　设计过程中特意将进出气接口设置在缸体中上部的侧端面，避免了底部走管占用安装空间，同时缸体的密封结构采用内置密封圈设计，没有外露的密封压盖，日常维护时只需要定期清理导向杆表面的粉尘即可，不需要频繁拆解密封组件。在负载适配层面，因为三杆的导向承载作用，它可以承受一定的侧向力，在薄型工件的压装、小型零件的到位阻挡、工装夹具的快速锁紧场景下，不会出现普通单杆气缸容易发生的活塞杆弯折、密封件偏磨漏气的问题，短行程的设计也让它的动作响应速度更快，适合高频次往复的作业节拍，在每分钟数十次的往复动作工况下，依然能保持稳定的输出精度，不会因为行程过长产生动作迟滞。
