三井HK-KT053W伺服电机结构设计

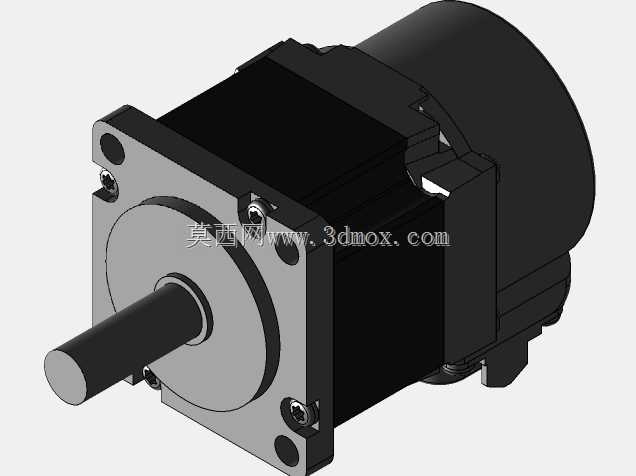

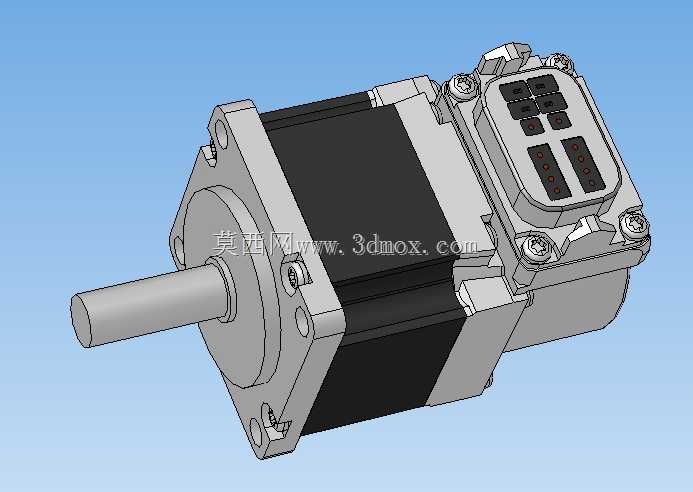

　　这款伺服电机的三维结构还原，覆盖了从前端安装法兰、输出轴到后端编码器接线模块的全部细节，在做自动化设备布局时，能直接调取模型核对安装边界，省去反复核对二维样本尺寸的繁琐。日常做非标设备设计时，这类小功率伺服常被用在3C装配工位的进给轴、小型传送带的驱动端、点胶机的Z轴升降结构上，它的输出轴径、法兰安装孔位都遵循通用伺服的安装规范，替换同功率段其他品牌型号时，不用大幅改动安装板的开孔布局。从结构设计来看，电机主体的定子外壳做了散热筋的细节还原，实际运行时能通过外壳增大散热面积，保证持续带载运行时的温升控制在合理区间；后端的编码器模块与接线端子做了分体式的结构呈现，接线端的快插接口布局清晰，现场布线时能直观看到线缆的弯折半径预留空间，

　　避免装配时线缆过度弯折导致的信号传输故障。前端输出轴的轴伸长度、键槽尺寸都做了精准还原，做联轴器选型匹配时，可以直接在装配环境里核对轴与联轴器的配合公差，不用反复测量样本尺寸；安装法兰的止口尺寸是这类伺服安装的核心定位基准，模型里止口的配合面做了明确的区分，设计安装板时能直接按照止口尺寸做定位凸台，保证电机输出轴与从动轴的同轴度，减少运行时的径向跳动。在做设备整体布局时，电机本体的外径、后端编码器模块的突出高度都能直接作为干涉检查的依据，比如设计电机旁的走线槽、防护挡板时，可以直接参照模型的外轮廓预留安全间隙，避免实际装配时出现结构干涉。另外模型里还原的电机固定孔为通孔结构，设计时可以根据安装板的厚度选择合适长度的内六角螺栓，

　　不用额外核对孔的深度参数；后端接线模块的接口朝向也做了写实呈现，做布线规划时能提前确定线缆的走向，优化设备内部的走线布局，减少后期现场改线的工作量。这类小功率伺服的转动惯量匹配区间较宽，搭配小型丝杠或者同步带传动时，能快速响应上位机的位置指令，在频繁启停的工位上也能保证定位精度，模型的细节还原度足够支撑从方案布局到详细设计的全流程使用，不管是做设备的方案演示，还是后续的工程图导出，都能直接复用模型里的结构特征，提升设计效率。
