JX RD-C7638MI-360度数字伺服执行器结构

　　在桌面级仿生机器人、小型自动化变位机构、航模舵面控制、教学实验平台这类对执行器体积、输出扭矩、控制精度有均衡要求的场景里，这类360度连续旋转的总线伺服执行器是非常核心的动力输出部件。不同于普通PWM舵机只能在有限角度内做位置闭环，这款支持360度旋转的伺服单元既可以实现角度模式下的任意位置锁止，也能切换到转速模式完成连续回转输出，适配的场景覆盖了小型机械臂关节转动、智能小车转向与驱动、云台俯仰回转机构、仿生多足机器人的关节动作，甚至是小型自动化设备里的料仓切换、挡料机构这类需要精准位置控制的工位。

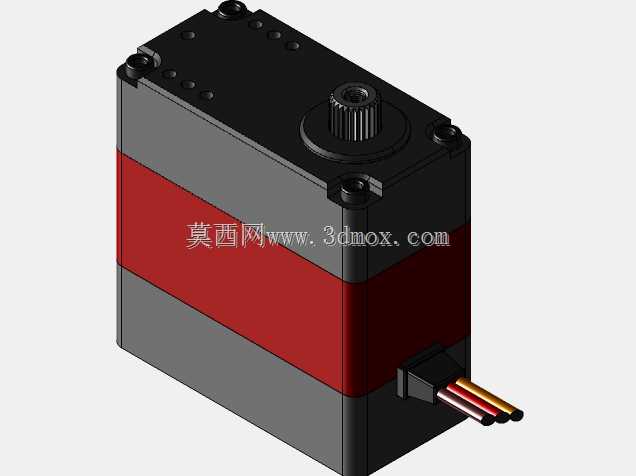

　　从结构设计的角度看，这款伺服的外壳采用分层拼接式结构，上下端盖与中间壳体通过四角的紧固螺丝完成装配，中间的红色装饰环同时也起到了壳体层级定位的作用，装配时可以快速对齐上下壳体的安装孔位，减少装配错位带来的齿轮组啮合偏差。顶部的输出轴采用标准齿形花键结构，和市面上通用的金属舵盘、塑料摇臂尺寸完全兼容，用户不需要额外定制连接件就能直接搭配标准配件使用，输出轴根部做了台阶式限位结构，既可以承受径向的负载弯矩，也能限制舵盘的安装下压深度，避免装配时压到内部的轴承与齿轮组造成卡滞。

　　壳体侧面引出的三根出线分别对应电源正、电源地与信号总线，出线位置做了嵌入式的线卡固定结构，能避免设备运行过程中线材被拉扯导致的内部焊盘脱落，出线方向平行于壳体安装面，不会额外占用垂直方向的安装空间，对于安装空间紧凑的机器人关节位置来说，这种出线方式比顶部出线或者垂直出线的结构更利于布线。壳体的四个边角做了小尺寸的安装凸台，凸台上预留的标准安装孔位可以直接通过螺丝固定在设备的安装面板上，安装孔的中心距符合通用大扭矩舵机的安装尺寸规范，用户在做设备迭代或者旧件替换的时候，不需要重新加工安装板的孔位就能完成适配。

　　内部结构的设计逻辑上，这类伺服一般采用直流有刷或者无刷电机作为动力源，通过多级金属减速齿轮组把电机的高转速低扭矩输出转化为低转速高扭矩的动力输出，齿轮组的排布沿着壳体的长度方向依次布置，充分利用壳体内的狭长空间，在保证减速比足够的前提下尽可能压缩整体的外形尺寸。内置的位置检测单元可以实时反馈输出轴的当前角度，配合内部控制板的闭环算法，在角度控制模式下可以实现0.5度以内的控制精度，360度连续旋转模式下也能通过PID算法稳定控制输出转速，不会因为负载波动出现明显的转速跳变。

　　做三维建模的时候，这类执行器的外形尺寸与安装边界是结构设计阶段最需要关注的部分，模型完整还原了壳体的所有外部特征，包括顶部的固定螺丝孔位、输出轴的齿形尺寸、出线口的位置与线材直径、底部安装面的凸台高度，所有配合尺寸都按照实物的实际公差做了还原，设计人员在做整体设备装配的时候，可以直接把这个模型导入装配体中做干涉检查，提前验证安装空间是否足够、连接件是否存在干涉、线材的弯曲半径是否满足要求，避免实际加工装配的时候才发现尺寸不匹配的问题。

　　在实际选型应用的时候，需要注意这类伺服的输出扭矩和供电电压直接相关，标称的最大扭矩一般是在额定最高供电电压下的堵转扭矩，实际应用中要根据负载的实际受力情况预留足够的扭矩余量，同时安装的时候要保证输出轴的受力尽量沿轴向传递，避免长期承受过大的径向力导致轴承过早磨损。如果是用在频繁正反转的工况下，还要注意壳体的散热空间，不要把伺服完全包裹在密闭的结构里，避免长时间大负载运行导致内部温度过高影响使用寿命。

　　不同于工业级大型伺服电机，这类小型集成式伺服把驱动板、减速箱、电机、位置传感器全部集成在同一个壳体内，不需要额外搭配伺服驱动器，只需要给对应的控制信号就能完成动作，整体的集成度非常高，非常适合对安装体积、布线复杂度有严格要求的小型自动化设备与机器人项目，在做原型机开发阶段，直接调用这类成熟的标准件三维模型，可以大幅减少结构设计的重复工作量，把更多的精力放在整体机构的功能逻辑验证上，不需要从零开始绘制每个标准配件的三维结构。
