高压管道用快装式夹紧管接头结构

　　这类夹紧管接头主要面向中高压流体输送管路的快速装拆场景，常见于化工流体输送、临时试压管路、工程机械液压辅线、车间压缩空气分支管路等需要频繁拆装维护的管路节点，相比传统法兰连接或螺纹旋接结构，能省去多组螺栓对位拧紧、螺纹缠生料带/涂密封胶的繁琐工序，单人借助翼形锁紧螺栓即可完成管路对接与锁止，大幅缩短管路拆装的作业时长。

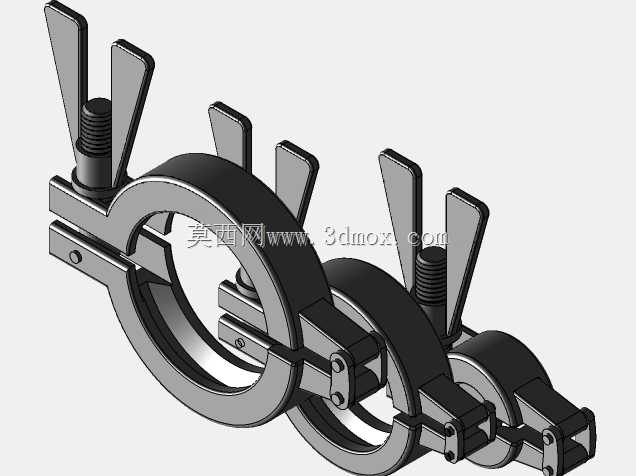

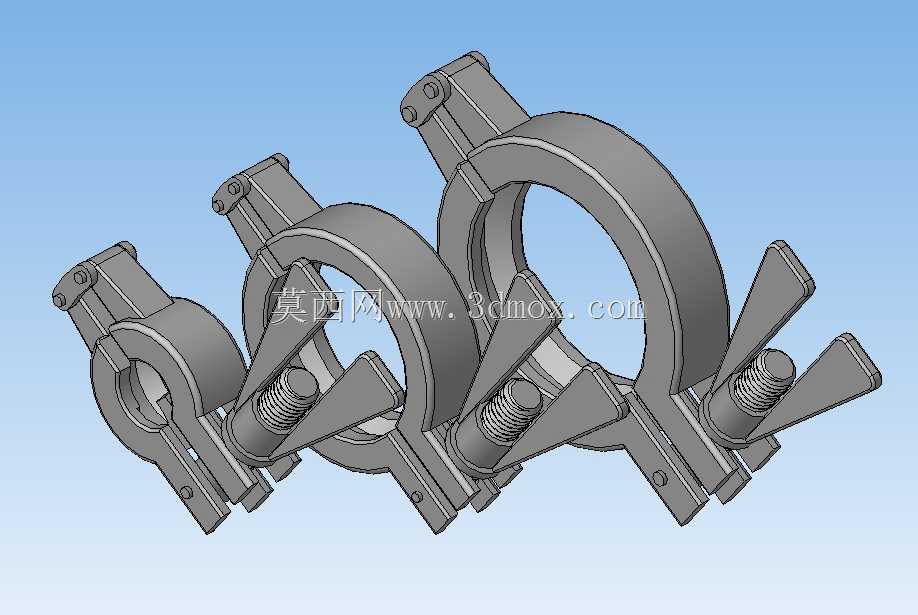

　　从结构设计逻辑来看，整体采用对开式抱箍主体作为核心承载结构，抱箍内侧加工有与管道端头凸缘匹配的限位卡槽，对接时两段管道的端头凸缘嵌入抱箍卡槽内，通过拧紧翼形螺栓带动抱箍两瓣收拢，将两段管道的对接端面牢牢压合，配合端面的密封垫即可实现压力工况下的密封，无需在管道本体上加工螺纹或焊接法兰，降低了管路端头的加工成本，也避免了焊接变形、螺纹锈蚀后无法拆卸的问题。

　　设计过程中重点考量了几个工程实际边界：首先是抱箍的铰接端采用销轴连接，两瓣抱箍可绕销轴开合足够角度，方便直接卡入已铺设完成的管道端头，无需从管道端部穿套，适配已布管现场的改造、抢修作业；其次是锁紧端采用蝶形翼型螺栓，无需额外扳手即可手动拧紧，在狭窄的管路安装空间内操作便利性更强，螺栓的螺纹长度经过匹配计算，拧紧行程刚好覆盖抱箍从张开到完全锁紧的位移量，避免出现拧入过深压伤管道凸缘、或是拧入深度不足锁止失效的问题。

　　安装尺寸方面，抱箍的内圈卡槽直径与对应规格管道的凸缘外径做了公差匹配，卡槽深度覆盖凸缘的轴向厚度，确保锁紧后管道不会出现轴向窜动；抱箍的整体外轮廓宽度、锁紧螺栓的伸出长度都做了紧凑化处理，多组接头并排布置时不会出现干涉，相邻管路的中心距只需预留出抱箍半宽加操作间隙即可，能有效压缩管路排布的占用空间。铰接销轴的直径与抱箍本体的厚度经过强度校核，可承受对应压力等级下管路内压产生的轴向脱开力，翼形螺栓的抗拉强度也匹配额定压力下的锁紧力需求，正常工况下不会出现抱箍开裂、螺栓断裂的失效问题。

　　实际使用时，只需将两段带凸缘的管道端面对齐，把密封垫放置在两管对接面之间，张开抱箍卡入两端凸缘，手动拧紧翼形螺栓至对接面密封垫被均匀压缩即可完成安装，拆卸时只需松开翼形螺栓，翻开抱箍即可分离管路，全程无需额外工具，非常适合需要定期拆解清理、临时接驳的管路系统。
