立式杠杆压紧式快速夹钳结构设计

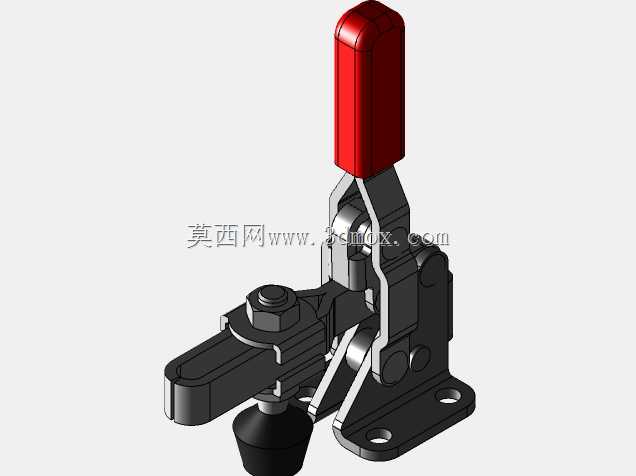

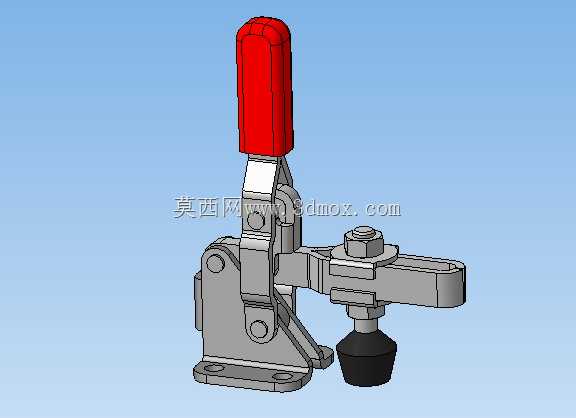

　　这款垂直式杠杆夹钳是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配治具、检具定位、小型零件机加工装夹场景中随处可见，核心作用是通过手动扳动操作手柄，快速实现对工件的压紧与松脱，相比传统螺栓压紧方式，单次装夹动作耗时可压缩至1秒内，大幅提升批量作业的装夹效率。从结构设计逻辑来看，该夹钳采用了平面连杆机构的死点自锁原理，当手柄扳动至垂直压紧工位时，连杆传动副会越过机构死点位置，此时即便工件受到切削力、焊接应力或是振动带来的反向作用力，夹钳也不会自行松脱，无需额外增加锁止结构即可保证压紧状态的可靠性，这也是这类手动夹钳能在高频振动工况下稳定使用的核心设计依据。夹钳的底座采用带安装孔的平板式结构，

　　两个对称布置的沉头安装孔可直接通过内六角螺栓固定在工装基板、工作台面或是治具框架上，安装边界清晰，底座的轮廓尺寸适配常规20系列、30系列铝型材工装的安装孔距，无需额外加工转接板即可完成装配。压头部分采用带橡胶缓冲垫的可调式螺杆结构，螺杆与压臂之间通过螺纹连接，可根据被压紧工件的实际高度调整压头伸出长度，调整范围覆盖同规格夹钳的常规压紧行程，底部的橡胶垫既能避免刚性压头刮伤工件表面，也能在压紧接触面存在微小角度偏差时提供自适应补偿，保证压紧力均匀分布在工件接触面上。操作手柄采用符合人体工学的长条形包覆结构，表面做防滑处理，操作人员扳动手柄时的施力方向与手柄运动方向一致，操作力经过杠杆放大后，压头可输出数百牛的压紧力，

　　完全满足薄板焊接、塑胶件装配、电子元件定位等场景的压紧力需求。夹钳的所有铰接销轴均做了耐磨处理，铰接位置的间隙控制在极小范围内，长期反复使用也不会出现明显的旷量，保证重复定位精度的一致性，压臂的悬臂长度经过优化，在保证足够压紧行程的前提下，尽可能减小压臂受力时的形变量，避免压紧状态下出现压臂上翘导致的工件松动问题。在实际选型应用中，这类垂直式杠杆夹钳常搭配定位销、挡块共同组成完整的工装定位夹紧系统，可适配不同形状、不同尺寸的工件装夹需求，尤其适合需要频繁拆装工件的批量生产工位，相比气动、液压夹紧元件，无需外接动力源，部署灵活，维护成本极低，是小型工装治具设计中优先选用的夹紧元件之一。
