重型D6mm万向安装脚轮结构设计

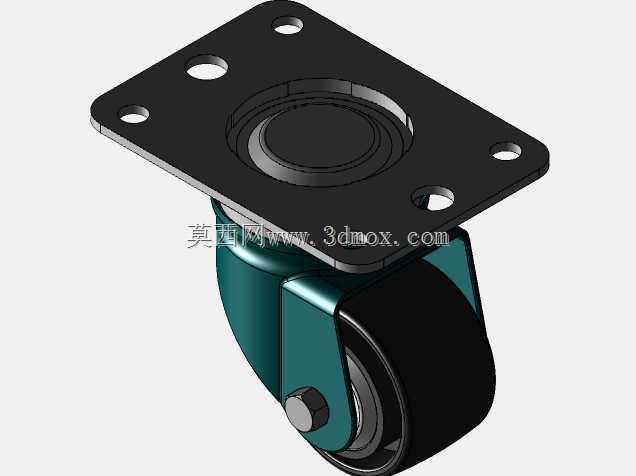

　　这款重载型万向脚轮的结构设计，核心面向大载重工业设备的短距离移位需求，常见于重型工装货架、大型工业机柜、重载自动化设备底座、重型物流周转台车的底部行走支撑场景，区别于轻型民用脚轮，其整体结构围绕高负载下的转动可靠性、抗冲击性做了针对性的结构强化。从安装结构来看，顶部采用方形法兰安装板，板上预留四个对称分布的螺栓过孔，安装时可直接通过螺栓与设备底座的安装面锁紧固定，法兰板与下方回转支座采用一体化的加厚结构设计，避免重载工况下安装板出现变形翘曲的问题，法兰中心的沉孔结构可避让设备底部的凸出定位结构，降低安装面的加工精度要求，适配更多不同结构的设备底座安装场景。回转部分采用密封式回转支承结构，可在设备转向时承受径向、轴向的复合载荷，

　　避免重载转向时出现卡滞、晃动的问题，回转支座的外壳采用圆弧过渡的加厚壳体结构，可承受移位过程中遇到路面凸起、碰撞时产生的侧向冲击力，避免支架断裂失效。滚轮部分采用小直径宽幅滚轮设计，滚轮材质为高硬度耐磨尼龙搭配金属内芯，滚轮宽度较常规轻型脚轮提升近40%，可有效降低单位面积的接地压强，在车间环氧地面、硬化水泥地面移动时不会压伤地面，同时滚轮内置双列滚珠轴承，转动阻力小，即使在满载状态下也可轻松推动设备移位。滚轮与支架的连接采用带防松结构的螺栓轴，轴端采用六角头锁紧结构，装配时可通过扭矩扳手控制锁紧力，既保证滚轮转动无旷量，又不会因锁紧力过大导致滚轮转动卡滞。支架两侧的支撑板采用加厚钢板折弯成型，与上部回转支座焊接为整体结构，

　　焊缝位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题。设计过程中充分考虑了安装边界的适配性，整体安装高度控制在低重心范围内，设备安装后整体重心更低，移位过程中不易出现侧翻风险，法兰板的安装孔位采用通用化的孔距设计，可直接替换同规格的传统重型脚轮，无需对设备底座做二次改造。滚轮的转动间隙、回转部分的配合间隙都做了公差优化，既保证转动灵活，又避免间隙过大导致设备移动时出现晃动偏移，适配车间内短距离设备移位、工位调整的实际使用需求，在频繁移位的工况下也能保持较长的使用寿命，减少日常维护更换的频次。
