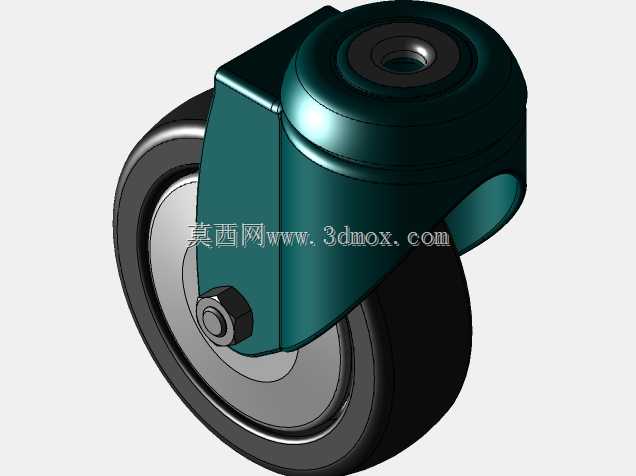

直径90mm工艺设备万向旋转脚轮结构

　　这款直径90mm的旋转脚轮，主要面向各类轻型工艺装备、工位器具、小型移动作业平台的行走支撑需求设计，在车间工位周转车、小型检测设备机架、移动式工具柜、轻型物料架等场景中应用广泛，能够满足设备在平整车间地面、环氧地坪、硬质铺装地面上的短距离移动与转向需求，兼顾移动灵活性与停放时的支撑稳定性。从结构设计来看，这款脚轮采用了全包式支架外壳设计，支架主体将轮体上部完全包覆，既可以避免车间内的切屑、灰尘、杂物缠绕进入轮轴与转向轴承位置，降低日常维护的频次，也能在设备发生轻微碰撞时起到缓冲防护作用，避免轮体直接受撞击损坏。轮体采用软硬复合结构设计，外层接触地面的部分为弹性耐磨材质，能够在移动过程中吸收地面微小不平整带来的振动，

　　降低设备移动时的噪音，同时避免硬质轮面对环氧地坪等车间地面造成划伤；内层轮芯为硬质支撑结构，保证轮体在额定负载下不会发生过度形变，维持滚动过程的顺畅性。转向结构集成在脚轮顶部的安装位置，采用内置回转支撑的设计，能够实现360度无死角旋转，在设备推行过程中可以灵活调整行进方向，转向阻力小，不会出现卡滞、偏摆的问题。顶部安装位采用标准的中心孔安装结构，安装面平整，能够适配多数工艺设备底部的通用安装接口，安装时只需通过中心紧固件将脚轮与设备底部的安装板锁紧即可，不需要额外加工复杂的适配结构，替换维护十分便捷。从安装边界尺寸来看，轮体直径90mm的规格，对应的整体安装高度适配多数轻型工艺设备的底部预留空间，

　　不会因为脚轮高度过高导致设备整体重心抬升过多，影响设备停放与移动时的稳定性；轮体宽度经过优化，在保证足够接地面积、降低接地比压的同时，不会占用过多设备底部的横向空间，即使在设备底部空间紧凑的情况下也能顺利安装。设计过程中充分考虑了车间实际使用的工况，支架的转角位置都做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在调整设备位置时被磕碰划伤；轮轴位置采用了防松的紧固结构，在长期反复移动、转向的振动工况下，紧固件不会出现松动脱落的问题，延长脚轮的整体使用寿命。在设备选型适配时，需要注意单轮的额定负载匹配设备的整体重量，通常四个脚轮配套使用时，总负载能力需要预留至少1.5倍的安全系数，避免个别脚轮因地面不平整承受过载而损坏。这款脚轮的滚动阻力较小，即使在设备满载的情况下，操作人员也可以轻松推动设备移位，不需要施加过大的推力，能够降低车间内工位调整、物料周转的劳动强度。
